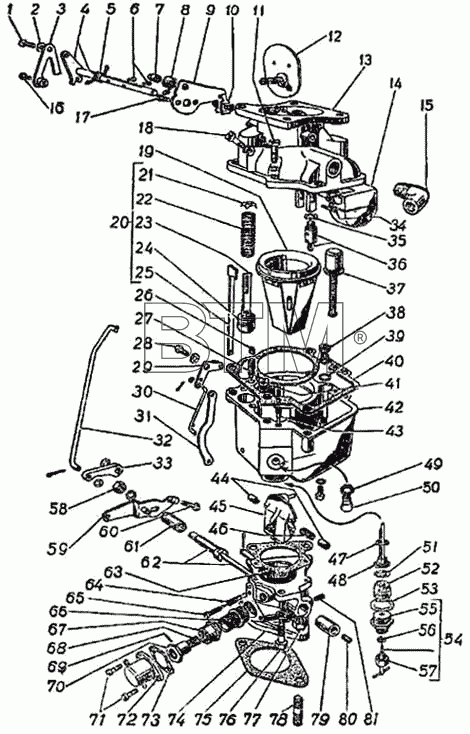

Каталог запасных частей к технике: ГАЗ-51 (63, 63А) (справочная информация). Карбюратор К49А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| К49А-1107010-1 | К49А-1107010-1 | Карбюратор в сборе | ||
| Н00413 | Н00413 | Винт М4х0,7х12 крепления зажима | ||
| Н01106 | Н01106 | Шплинт 1х10 | ||
| Н01101 | Н01101 | Шплинт 1,5х10 | ||
| Н00904 | Н00904 | Шайба 8,5 пружинная | ||
| Н01019 | Н01019 | Шайба стальная диаметром 3,1 мм | ||
| Н01018 | Н01018 | Шайба 7 стальная | ||
| Н01701 | Н01701 | Шайба 6,1 фибровая | ||
| Н00903 | Н00903 | Шайба 6,5 пружинная | ||
| Н01017 | Н01017 | Шайба 5,1 плоская | ||
| 252156-П2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | ||
| Н00902 | Н00902 | Шайба 5,4 пружинная | ||
| Н01044 | Н01044 | Шайба диаметром 4 мм | ||
| 1 | Н00109 | Винт М5х0,8х18 крепления рычага привода воздушной заслонки | ||
| 2 | Н01017 | Шайба 5,1 плоская | ||
| 3 | К23-56С | Рычаг привода воздушной заслонки в сборе | ||
| 4 | К49-1107240 | Ось воздушной заслонки в сборе | ||
| 5 | К23-51 | Пружина оси воздушной заслонки | ||
| 6 | Н00201 | Винт М3х0,5х8 | ||
| 7 | К23-70 | Втулка пружины рычага привода воздушной заслонки | ||
| 8 | К23-58 | Пружина рычага привода воздушной заслонки | ||
| 9 | К23-54 | Кронштейн тяги воздушной заслонки | ||
| 10 | К23-55 | Зажим кронштейна тяги воздушной заслонки | ||
| 11 | Н00107 | Винт крепления верхнего корпуса к поплавковой камере | ||
| 12 | К49-1107230 | Заслонка воздушная в сборе | ||
| 13 | К49-1107320 | Корпус верхний с заглушками в сборе | ||
| 14 | К24-1107320-1 | Поплавок с петлей в сборе | ||
| 15 | 280084-П8 | Штуцер | ||
| 16 | Н00113 | Винт М4х0,7х8 | ||
| 17 | Н00202 | Винт М4х0,7х8 | ||
| 18 | К49-1107305 | Распылитель ускорительного насоса в сборе | ||
| 19 | К49-1107030 | Диффузор в сборе | ||
| 20 | К49-1107120 | Механизм ускорительного насоса поршневой в сборе | ||
| 21 | К49-1107125 | Замок пружины | ||
| 22 | К49-1107127 | Пружина | ||
| 23 | К49-1107124 | Шток поршня ускорительного насоса | ||
| 24 | К49-1107123 | Поршень ускорительного насоса | ||
| 25 | К49-1107126 | Планка пружины ускорительного насоса | ||
| 26 | К49-1107412 | Замок клапана ускорительного насоса | ||
| 27 | К49-1107331 | Клапан нагнетательный ускорительного насоса | ||
| 28 | Н00106 | Винт М5х0,8х10 крепления коромысла | ||
| 29 | К49-1107050 | Коромысло привода ускорительного насоса в сборе | ||
| 30 | К49-1107046 | Тяга привода ускорительного насоса | ||
| 31 | К49-1107048 | Тяга коромысла привода ускорительного насоса | ||
| 32 | К49-1107047 | Тяга привода эксцентрика | ||
| 33 | К49-1107509 | Эксцентрик | ||
| 34 | К49-1107303 | Ось петли поплавка | ||
| 35 | Н01716 | Шайба 8,1 фибровая | ||
| 36 | К49-1107330 | Клапан подачи горючего в сборе | ||
| 37 | К49-1107130 | Привод экономайзера пневматический в сборе | ||
| 38 | К49-1107430 | Клапан экономайзера в сборе | ||
| 39 | Н01718 | Шайба диаметром 8 мм фибровая | ||
| 40 | К49-1107085 | Прокладка верхнего корпуса к поплавковой камере | ||
| 41 | К24-1107260 | Клапан ускорительного насоса перепускной в сборе | ||
| 42 | К49-1107420 | Корпус поплавковой камеры с заглушками в сборе | ||
| 43 | К49-1107414-1 | Жиклер холостого хода воздушный | ||
| 44 | К49-1107518 | Втулка дроссельной заслонки | ||
| 45 | К49-1107530 | Заслонка дроссельная в сборе | ||
| 46 | К43-63 | Игла подшипника дроссельной заслонки | ||
| 47 | Н01717 | Прокладка распылителя | ||
| 48 | К49-1107028-1 | Распылитель главного жиклера | ||
| 49 | Н01716 | Шайба 8,1 фибровая | ||
| 50 | К49-1107409 | Жиклер холостого хода бензиновый | ||
| 51 | К49-1107087 | Прокладка блока жиклеров | ||
| 52 | К49-1107027-1 | Блок жиклеров | ||
| 53 | Н01747 | Шайба 18,2 фибровая | ||
| 54 | К49-1107150 | Игла регулировочная в сборе | ||
| 55 | К49-1107151 | Корпус регулировочной иглы | ||
| 56 | К49-1107153 | Сальник регулировочной иглы | ||
| 57 | К49-1107154 | Гайка сальника | ||
| 58 | Н00804 | Гайка 1М8х1 крепления рычага | ||
| 59 | К49-1107550 | Рычаг дроссельной заслонки в сборе | ||
| 60 | Н00501 | Винт М5х0,8х19 рычага дроссельной заслонки регулировочный | ||
| 61 | К49-1107517 | Втулка оси дроссельной заслонки левая | ||
| 62 | К49-1107540 | Ось дроссельной заслонки с муфтой в сборе | ||
| 63 | К49Б-1107089 | Прокладка корпуса смесительной камеры | ||
| 64 | К49-1107302 | Пружина регулировочного винта холостого хода | ||
| 65 | К23-59 | Винт регулировочный холостого хода | ||
| 66 | К43-25 | Втулка ограничителя оборотов | ||
| 67 | К43-29 | Гайка ограничителя оборотов | ||
| 68 | К49-1107511 | Пружина ограничителя оборотов | ||
| 69 | К43-40 | Шпилька крепления пружины | ||
| 70 | К43-26 | Муфта ограничителя оборотов | ||
| 71 | Н00702 | Винт М5х0,8х12 крепления крышки | ||
| 72 | К43-28 | Крышка ограничителя оборотов | ||
| 73 | К43-57 | Прокладка крышки ограничителя оборотов | ||
| 74 | К49-1107560 | Корпус смесительной камеры в сборе | ||
| 75 | 51-1107015 | Прокладка между карбюратором и всасывающей трубой | ||
| 76 | Н00504 | Болт М8х 1,25х25 крепления смесительной камеры | ||
| 77 | 250513-П8 | Гайка М10х1-6Н | ||
| 78 | 291790-П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора | ||
| 79 | К43-39 | Втулка оси дроссельной заслонки правая | ||
| 80 | К43-36 | Упор оси дроссельной заслонки | ||
| 81 | К43-47А | Винт стопорный |
