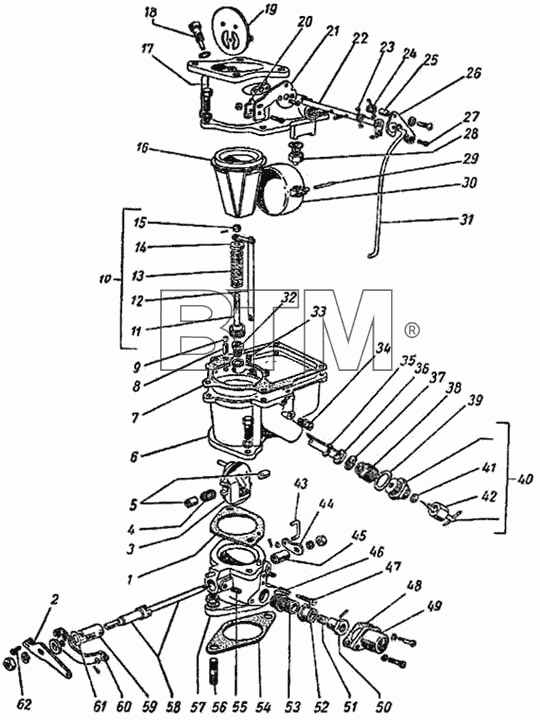

Каталог запасных частей к технике: ГАЗ-51 (63, 63А) (справочная информация). Карбюратор К22Г
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| К43-40 | К43-40 | Шпилька крепления пружины | ||
| Н00508 | Н00508 | Болт М8х1,25х28 крепления смесительной камеры к поплавковой | ||
| 280084-П2 | 280084-П2 | Штуцер 1/4"х18 угловой | ||
| К22-1107134 | К22-1107134 | Штифт цилиндрический | ||
| Н01106 | Н01106 | Шплинт 1х10 | ||
| Н00902 | Н00902 | Шайба 5,4 пружинная | ||
| Н00904 | Н00904 | Шайба 8,5 пружинная | ||
| Н01716 | Н01716 | Шайба 8,1 фибровая | ||
| Н01059 | Н01059 | Шайба диаметром 8 мм | ||
| Н00903 | Н00903 | Шайба 6,5 пружинная | ||
| Н01701 | Н01701 | Шайба 6,1 фибровая | ||
| Н00902 | Н00902 | Шайба 5,4 пружинная | ||
| Н01017 | Н01017 | Шайба 5,1 плоская | ||
| 252156-П2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | ||
| 43-75 | 43-75 | Винт крепления крышки | ||
| Н00201 | Н00201 | Винт М3х0,5х8 | ||
| Н00413 | Н00413 | Винт М4х0,7х12 крепления зажима | ||
| Н00202 | Н00202 | Винт М4х0,7х8 | ||
| Н00109 | Н00109 | Винт М5х0,8х18 крепления рычага привода воздушной заслонки | ||
| Н00107 | Н00107 | Винт крепления верхнего корпуса к поплавковой камере | ||
| Н00804 | Н00804 | Гайка 1М8х1 крепления рычага | ||
| Н01019 | Н01019 | Шайба стальная диаметром 3,1 мм | ||
| Н01742 | Н01742 | Шайба диаметром 10,2 мм фибровая | ||
| К22Г-1107000 | К22Г-1107000 | Карбюратор в сборе | ||
| 250513-П8 | 250513-П8 | Гайка М10х1-6Н | ||
| Н00807 | Н00807 | Гайка М5х0,8 крепления рычага привода ускорительного насоса | ||
| 1 | К22-1107086А | Прокладка | ||
| 2 | К22Г-1107551 | Рычаг дроссельной заслонки | ||
| 3 | К22Г-1107530 | Заслонка дроссельная в сборе | ||
| 4 | К43-63 | Игла подшипника дроссельной заслонки | ||
| 5 | К22Г-1107518 | Втулка дроссельной заслонки | ||
| 6 | К22-1107420 | Корпус поплавковой камеры карбюратора с заглушками в сборе | ||
| 7 | К22-1107085-А | Прокладка корпуса карбюратора | ||
| 8 | К49-1107331 | Клапан нагнетательный ускорительного насоса | ||
| 9 | К49-1107412 | Замок клапана ускорительного насоса | ||
| 10 | К22-1107120 | Ускорительный насос в сборе | ||
| 11 | К22-1107130 | Поршень со штоком ускорительного насоса в сборе | ||
| 12 | К22-1107050 | Тяга ускорительного насоса с соединительной планкой в сборе | ||
| 13 | Н07102 | Пружина ускорительного насоса | ||
| 14 | К22-1107124 | Шайба фасонная ускорительного насоса | ||
| 15 | К23-27 | Гайка крепления штока | ||
| 16 | К22-1107030 | Диффузор в сборе | ||
| 17 | К22-1107300 | Корпус карбюратора верхний в сборе | ||
| 18 | К221107160 | Распылитель ускорительного насоса | ||
| 19 | К22-1107230 | Заслонка воздушная в сборе | ||
| 20 | К23-55 | Зажим кронштейна тяги воздушной заслонки | ||
| 21 | К23-54 | Кронштейн тяги воздушной заслонки | ||
| 22 | К22Г-1107240 | Ось воздушной заслонки в сборе | ||
| 23 | К23-51Б | Пружина оси воздушной заслонки | ||
| 24 | К23-58Б | Пружина рычага привода воздушной заслонки | ||
| 25 | К23-70 | Втулка пружины рычага привода воздушной заслонки | ||
| 26 | К22Г-1107250 | Рычаг привода воздушной заслонки в сборе | ||
| 27 | Н00113 | Винт М4х0,7х8 | ||
| 28 | К22-1107330 | Клапан подачи топлива в сборе | ||
| 29 | К14-42Н | Ось петли поплавка | ||
| 30 | К22-1107600А | Поплавок в сборе | ||
| 31 | К22Г-1107047 | Тяга привода рычага минимального газа | ||
| 32 | К22-1107450 | Клапан экономайзера в сборе | ||
| 33 | К22-1107440 | Клапан обратный ускорительного насоса в сборе | ||
| 34 | К22Г-1107409 | Жиклер холостого хода | ||
| 35 | К49-1107088-А | Прокладка распылителя | ||
| 36 | К22-1107028 | Распылитель главного жиклера | ||
| 37 | К49-1107087 | Прокладка блока жиклеров | ||
| 38 | К22Г-1107027 | Блок жиклеров | ||
| 39 | Н01747 | Шайба 18,2 фибровая | ||
| 40 | К49-1107150 | Игла регулировочная в сборе | ||
| 41 | К49-1107153 | Сальник регулировочной иглы | ||
| 42 | К49-1107154 | Гайка сальника | ||
| 43 | К22Г-1107546 | Серьга привода ускорительного насоса | ||
| 44 | К22Г-1107048 | Рычаг привода ускорительного насоса | ||
| 45 | К22Г-1107516 | Втулка оси дроссельной заслонки задняя | ||
| 46 | К49-1107802 | Пружина регулировочного винта холостого хода | ||
| 47 | К22Г-1107503 | Винт холостого хода регулировочный | ||
| 48 | К43-57 | Прокладка крышки ограничителя оборотов | ||
| 49 | К43-28 | Крышка ограничителя оборотов | ||
| 50 | К43-26 | Муфта ограничителя оборотов | ||
| 51 | К22Г-1107519 | Пружина ограничителя оборотов | ||
| 52 | К43-29 | Гайка ограничителя оборотов | ||
| 53 | К49А-1117501 | Втулка ограничителя оборотов | ||
| 54 | 51-1107015 | Прокладка между карбюратором и всасывающей трубой | ||
| 55 | К43-47 | Винт втулки оси заслонки стопорный | ||
| 56 | 291790-П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора | ||
| 57 | К22Г-1107507 | Корпус смесительной камеры карбюратора | ||
| 58 | К22Г-1107540 | Ось дроссельной заслонки с муфтой в сборе | ||
| 59 | К22Г-1107517 | Втулка оси дроссельной заслонки передняя | ||
| 60 | К22Г-1107552 | Рычаг привода | ||
| 61 | К22Г-1107554-Б | Регулировочная шайба | ||
| 62 | М6-3728213 | Винт М5х0,8х18 |
