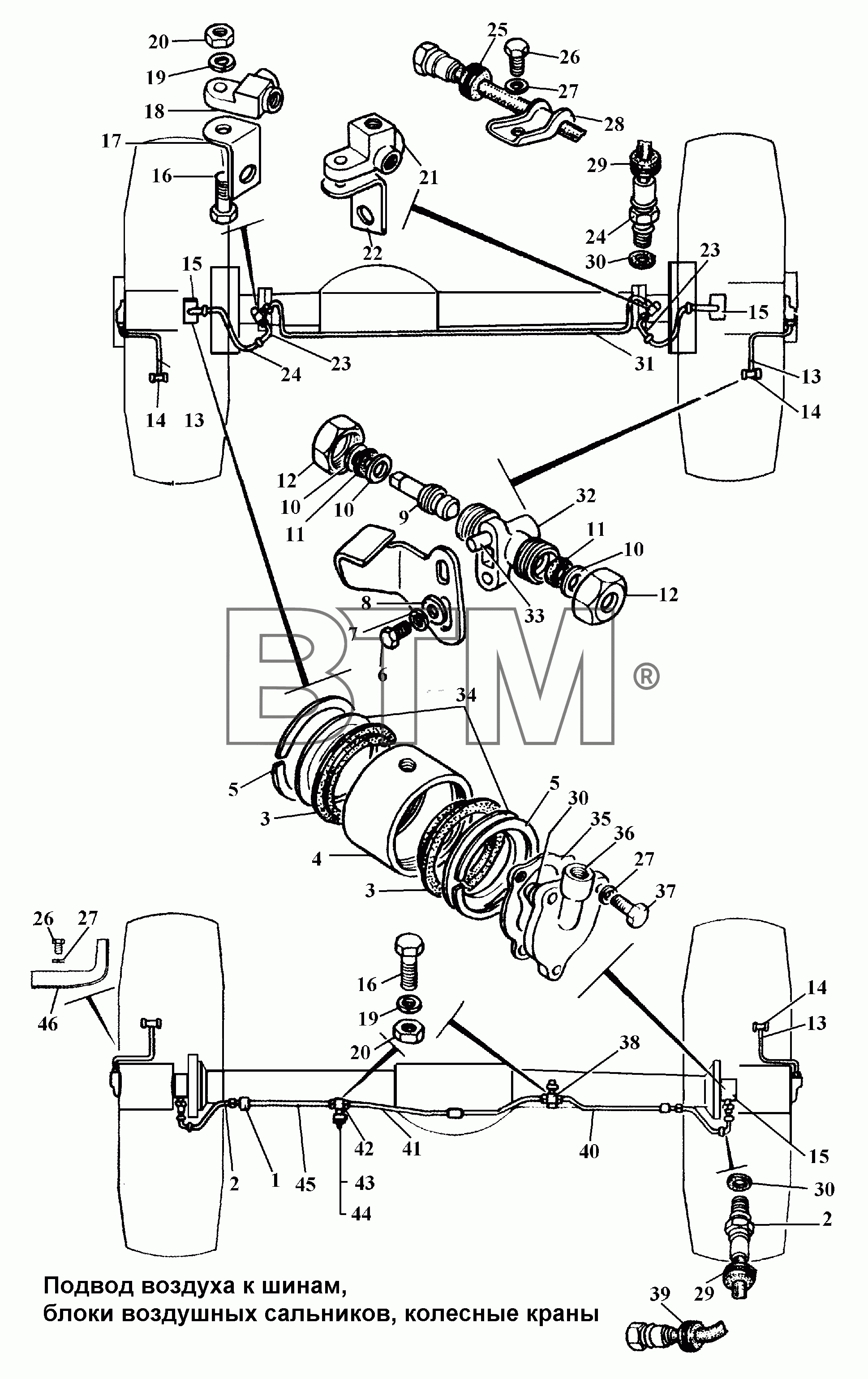

Каталог запасных частей к технике: ГАЗ-3308 (справочная информация). Подвод воздуха к шинам
1
2
2
3
3
4
5
5
6
8
9
10
10
10
11
11
12
12
13
13
13
14
14
14
15
15
15
17
18
19
19
20
20
21
22
23
23
24
24
25
26
26
27
27
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20-3506046 | Втулка защитная | ||
| 2 | 66-02-4224039 | Шланг гибкий подвода воздуха к задним колесам в сборе | ||
| 3 | 66-02-4224028-01 | Манжета в сборе | ||
| 4 | 41-4224024 | Корпус блока сальников подвода воздуха к шинам | ||
| 5 | 12-1603252 | Кольцо стопорное сальника | ||
| 6 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | ||
| 8 | 293246-П29 | Шайба 6,5 | ||
| 9 | 41-4224204 | Пробка крана запора воздуха в сборе | ||
| 10 | 293271-П29 | Шайба 8 | ||
| 11 | 40П-4225207 | Сальник воздушного крана | ||
| 12 | 40П-4225208 | Гайка М20х1,5 | ||
| 13 | 66-01-4224011 | Трубка подвода воздуха к воздушному крану в сборе | ||
| 14 | 66-01-4224202 | Кран воздушный в сборе | ||
| 15 | 41-4224023 | Блок сальников подвода воздуха к шинам в сборе | ||
| 17 | 66-02-4224053 | Кронштейн двойника подвода воздуха на левое колесо | ||
| 18 | 66-02-4224051 | Двойник подвода воздуха к передним колесам левый | ||
| 19 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | ||
| 20 | 250612-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | ||
| 21 | 66-02-4224058 | Тройник подвода воздуха к передним колесам правый | ||
| 22 | 66-02-4224052 | Кронштейн тройника | ||
| 23 | 66-02-4224049 | Трубка к гибкому шлангу переднего колеса в сборе | ||
| 24 | 66-02-4224038 | Шланг гибкий подвода воздуха к передним колесам в сборе | ||
| 25 | 66-02-4224047 | Втулка защитная шланга подвода воздуха на щите переднего тормоза | ||
| 26 | 201452-П29 | Болт М8-6gх12 ОСТ 37.001.123-96 | ||
| 27 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | ||
| 28 | 66-1104145 | Скоба крепления трубки | ||
| 29 | 66-02-4224045 | Втулка защитная шланга подвода воздуха на сальнике ступицы колеса | ||
| 30 | 13-3510273 | Кольцо уплотнительное | ||
| 31 | 66-02-4224055 | Трубка к передним колесам в сборе | ||
| 32 | 66-01-4224203 | Корпус воздушного крана | ||
| 33 | 295033-П | Штифт 6х14 установочный | ||
| 34 | 41-4224027-01 | Подшипник блока сальников подвода воздуха к шинам | ||
| 35 | 66-02-4224021 | Прокладка крышки фланца | ||
| 36 | 66-02-4224020 | Крышка фланца ступицы | ||
| 37 | 201454-П29 | Болт М8-6gх16 ОСТ 37.001.123-96 | ||
| 38 | 66-02-4224070 | Тройник подвода воздуха к задним колесам | ||
| 39 | 66-02-4224048 | Втулка защитная | ||
| 40 | 66-02-4224074 | Трубка к заднему правому колесу в сборе | ||
| 41 | 66-11-4224084 | Трубка к заднему левому колесу первая в сборе | ||
| 42 | 66-11-4224090 | Тройник клапана контрольного вывода | ||
| 43 | 52-04-3505024 | Прокладка штуцера главного цилиндра тормозов | ||
| 44 | 100-3515310 | Клапан контрольного вывода в сборе | 50,40 руб. | |
| 45 | 66-11-4224086 | Трубка к заднему левому колесу вторая в сборе | ||
| 46 | 66-02-4224017 | Кожух защитный трубки подвода воздуха к задним шинам |
