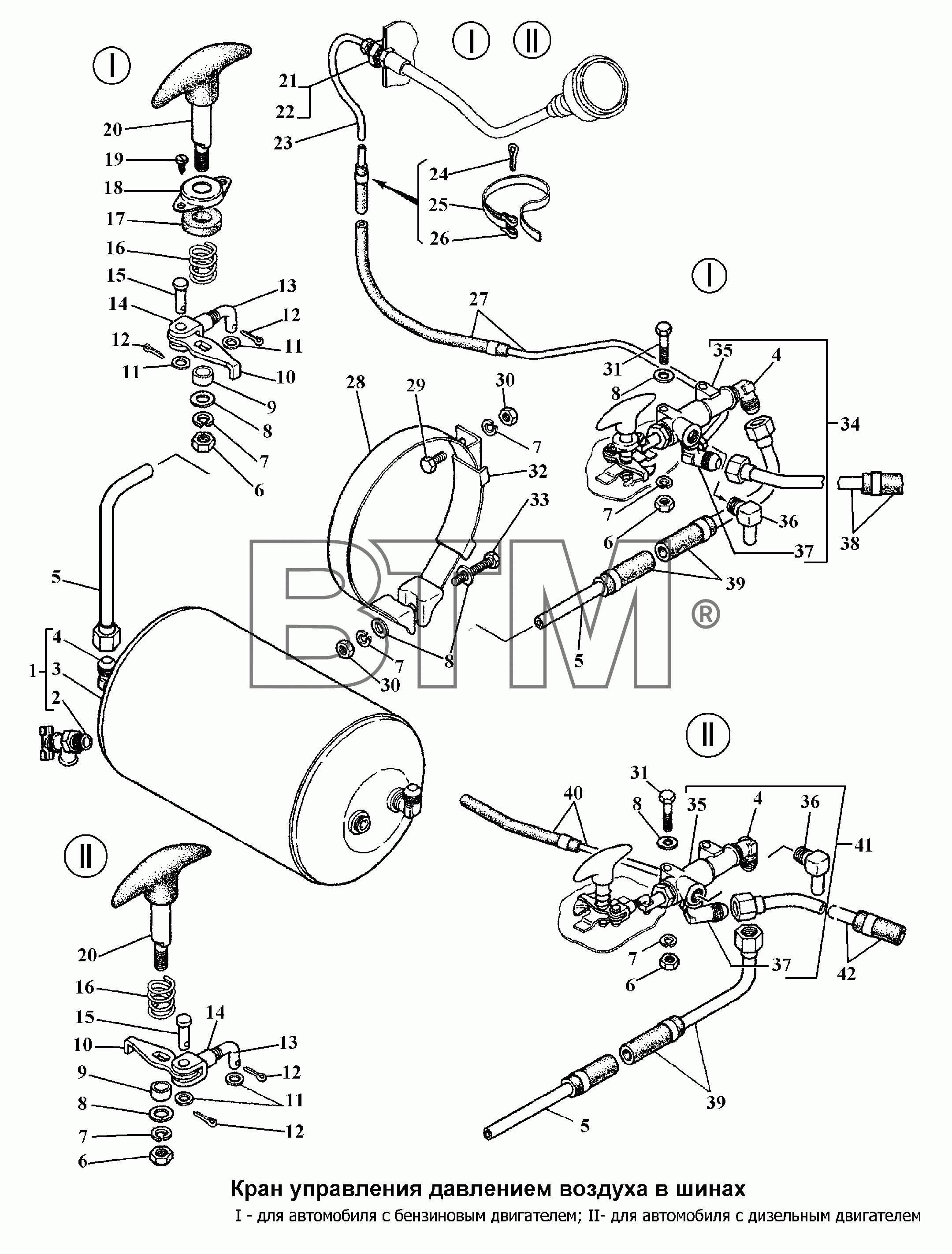

Каталог запасных частей к технике: ГАЗ-3308 (справочная информация). Кран управления давлением воздуха в шинах
1
2
3
4
4
4
5
5
5
7
7
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
35
36
36
37
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3308-3121010 | Воздушный баллон | ||
| 2 | ВС8-1-Т | Кран (Г-21Ю-1305010-А) | ||
| 3 | 66-11-3513015 | Баллон воздушный в сборе | ||
| 4 | 40П-4221020 | Штуцер угловой | ||
| 5 | 3308-3125034 | Трубка от воздушного баллона к крану управления первая | ||
| 7 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | 2,60 руб. | |
| 8 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | ||
| 9 | 66-52-4222021 | Втулка направляющая | ||
| 10 | 66-02-4222026-Б2 | Фиксатор рукоятки | ||
| 11 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | ||
| 12 | 258012-П29 | Шплинт 2х12 ОСТ 37.001.171-93 | ||
| 13 | 66-02-4222020 | Тяга рукоятки крана управления | ||
| 14 | 40П-4222022 | Вилка тяги | ||
| 15 | 2600012-П29 | Палец 6х20 | ||
| 15 | 2600012-П29 | Палец 6х20 | ||
| 16 | 51-3401033 | Пружина трубки провода сигнала нижней крышки картера | ||
| 17 | 3308-3122028 | Уплотнитель | ||
| 18 | 3308-3122029 | Крышка уплотнителя | ||
| 19 | 240817-П29 | Винт М4х10 ОСТ 37.001.188-81 | ||
| 20 | 66-02-4222012 | Рукоятка крана управления давлением в сборе | ||
| 21 | 250636-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | 15,00 руб. | |
| 22 | 252239-П29 | Шайба 2-16 ОСТ 37.001.146-75 | ||
| 23 | 3308-3125135 | Трубка от крана управления к манометру шин вторая | ||
| 24 | 297535-П29 | Шплинт 2,7х12 | ||
| 25 | 297533-П29 | Лента хомута 5х110 | ||
| 26 | 297540-П29 | Пряжка 3,3х5,5 | ||
| 27 | 3308-3125128 | Трубка к манометру шин со шлангом первая | ||
| 28 | 3307-3513072 | Хомут крепления вакуумного баллона в сборе | ||
| 29 | 201456-П29 | Болт М8-6gх20 ОСТ 37.001.123-96 | ||
| 30 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 5,10 руб. - 6,80 руб. | |
| 31 | 201460-П29 | Болт М8-6gх30 ОСТ 37.001.123-96 | ||
| 32 | 3307-3513082 | Кронштейн крепления вакуумного баллона передний | ||
| 33 | 290693-П29 | Болт М8-6gх55 | ||
| 34 | 3308-3122010 | Кран управления | ||
| 35 | 131-4222011 | Кран управления давлением | ||
| 36 | 66-02-4222017 | Штуцер угловой | ||
| 37 | 66-02-4222016 | Тройник крана управления давлением | ||
| 38 | 3308-3125040 | Трубка от крана управления к колесам со шлангом первая | ||
| 39 | 3308-3125032 | Трубка от воздушного баллона к крану управления вторая со шлангом | ||
| 40 | 33081-3125128 | Трубка от крана управления к манометру шин со шлангом первая | ||
| 41 | 33081-3422010 | Кран управления в сборе | ||
| 42 | 33081-3125040 | Трубка от крана управления к колесам со шлангом первая |
