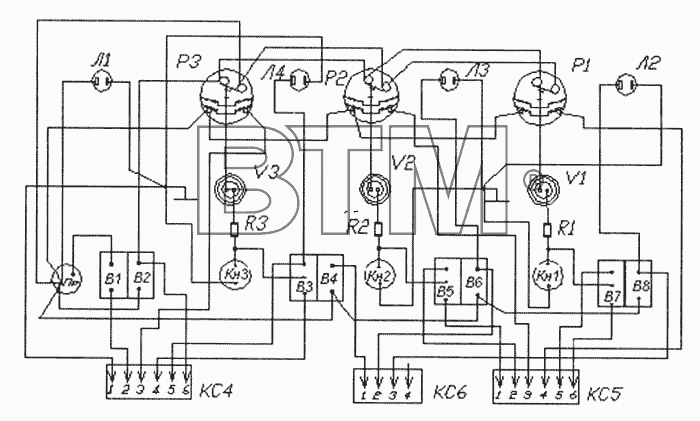

Каталог запасных частей к технике: НефАЗ-9693 (справочная информация). Щиток приборов (электрическая схема)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| В4, В6, В8 | В4, В6, В8 | Выключатели ЭПК | ||
| В2 | В2 | Выключатель освещения | ||
| В1 | В1 | Выключатель питания | ||
| Кн1, Кн2, Кн3 | Кн1, Кн2, Кн3 | Кнопки контроля | ||
| КС4, КС5 | КС4, КС5 | Колодка гнездовая 02-6.3-06 ОСТ 37.003.032-88 | ||
| Л1 | Л1 | Лампа контроля питания | ||
| Л2, Л3, Л4 | Л2, Л3, Л4 | Лампы контроля ЭПК | ||
| В3, В5, В7 | В3, В5, В7 | Переключатели режима работ («Налив-Слив») | ||
| Пр | Пр | Предохранитель | ||
| R1, R2, R3 | R1, R2, R3 | Резисторы | ||
| V1, V2, V3 | V1, V2, V3 | Тиристоры | ||
| Р1, Р2, Р3 | Р1, Р2, Р3 | Указатели уровня |
