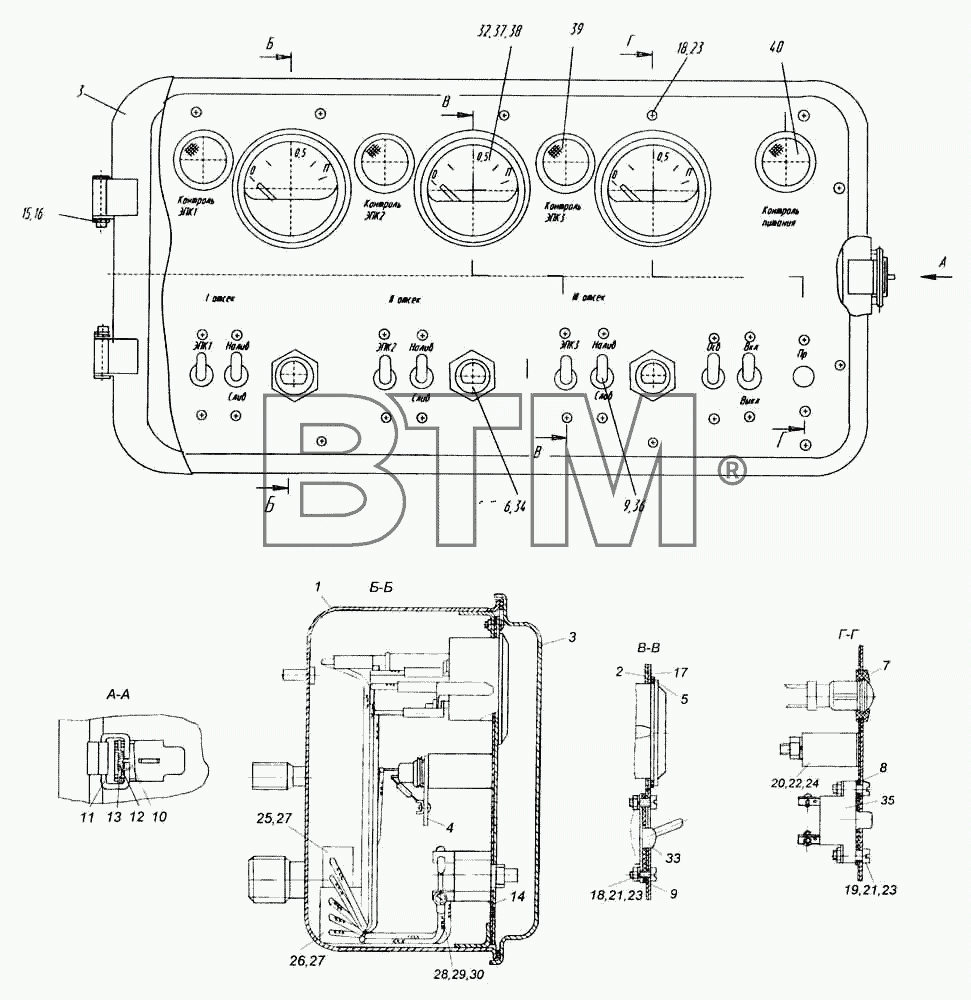

Каталог запасных частей к технике: НефАЗ-9693 (справочная информация). Щиток приборов 9693-3718400
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
23
23
23
25
26
27
27
28
29
30
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9693-3718410 | Корпус | ||
| 2 | 9693-3718417 | Панель в сборе | ||
| 3 | 9693-3718421 | Крышка | ||
| 4 | 96741-3718315 | Плата монтажная | ||
| 5 | 9674-3718237 | Прокладка | ||
| 6 | 9674-3718238 | Прокладка | ||
| 7 | 9674-3718243 | Прокладка | ||
| 8 | 9674-3718244 | Прокладка | ||
| 9 | 9674-3718245 | Прокладка | ||
| 10 | 9674-3718251 | Рычаг | ||
| 11 | 9674-3718252 | Скоба | ||
| 12 | 9674-3718253 | Пружина | ||
| 13 | 9674-3718254 | Ось (Проволока 2,0-ОС ГОСТ 3282-74) | ||
| 14 | 9693-3718413 | Прокладка | ||
| 15 | 9674-3718256 | Шайба замковая | ||
| 16 | 9674-3718257 | Ось | ||
| 17 | 9693-3718419 | Фальшпанель | ||
| 18 | 1/32719/01 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | ||
| 19 | 1/32724/01 | Винт | ||
| 20 | 1/09021/21 | Болт | ||
| 21 | 1/07940/11 | Гайка | ||
| 23 | 1/11953/70 | Шайба пружинная 4 | ||
| 25 | Колодка штыревая 02-6,3-04 ОСТ 37,003,032 88 | Колодка штыревая 02-6,3-04 ОСТ 37,003,032 88 | ||
| 26 | Колодка штыревая 02-6,3-06 ОСТ37.003.032 88 | Колодка штыревая 02-6,3-06 ОСТ37.003.032 88 | ||
| 27 | 03-6,3-12 | Штырь | ||
| 28 | Гнездо 02 6,3-12 | Гнездо 02 6,3-12 | ||
| 29 | Наконечник диам. 4,2 | Наконечник диам. 4,2 | ||
| 30 | Наконечник диам. 5,5 | Наконечник диам. 5,5 | ||
| 31 | Наконечник диам. 6,5 | Наконечник диам. 6,5 | ||
| 32 | Лампа А-24-1 ГОСТ 2023.1-88 | Лампа А-24-1 ГОСТ 2023.1-88 | ||
| 33 | Выключатель 46.3710 ТУ 37.003.1079-81 | Выключатель 46.3710 ТУ 37.003.1079-81 | ||
| 34 | Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 | Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 | ||
| 35 | Предохранитель Пр310 ТУ37.003.008-80 | Предохранитель Пр310 ТУ37.003.008-80 | ||
| 36 | Переключатель 51.3709 ТУ37.003.1079-81 | Переключатель 51.3709 ТУ37.003.1079-81 | ||
| 37 | Указатель уровня топлива УБ 170ТУ37.003.614-79 | Указатель уровня топлива УБ 170ТУ37.003.614-79 | ||
| 38 | Патрон ЛВ 211-329 ТУ37.458.063-90 | Патрон ЛВ 211-329 ТУ37.458.063-90 | ||
| 39 | Фонарь контрольной лампы 123.3803 ТУ37.003.293-72 | Фонарь контрольной лампы 123.3803 ТУ37.003.293-72 | ||
| 40 | Фонарь контрольной лампы 124.3803 ТУ37.003.293-72 | Фонарь контрольной лампы 124.3803 ТУ37.003.293-72 | ||
| 41 | Провод ПГВА -0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m | Провод ПГВА -0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m | ||
| 42 | Трубка 3,31 ТВ40,4. белая Высшего сорта ГОСТ 19034-82 L=(6.3+/-0.1)m | Трубка 3,31 ТВ40,4. белая Высшего сорта ГОСТ 19034-82 L=(6.3+/-0.1)m |
