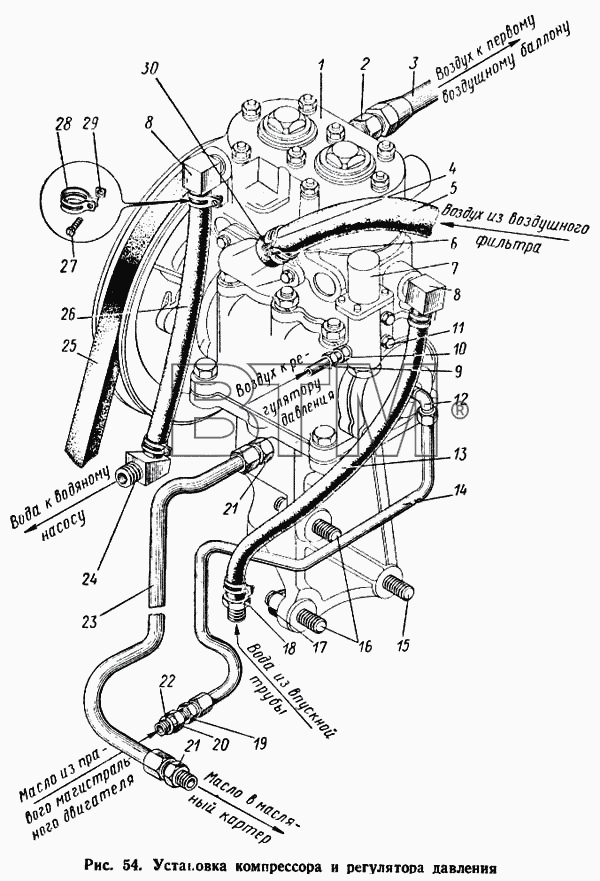

Каталог запасных частей к технике: КАЗ 608 (справочная информация). Установка компрессора и регулятора давления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 130-3500012-В | Компрессор пневматической системы в сборе (укомплектованный для подачи на конвейер - со шкивом, нижней крышкой, патрубком, регулятором давления, штуцерами и угольником) | ||
| 2 | 421174-П | Угольник компрессора концевой | ||
| 3 | 608-3506450-А | Трубка ел компрессора к правому воздушному баллону в сборе | ||
| 4 | 288007-П8 | Хомут крепления шланга | ||
| 5 | 130-3509276-А | Шланг подвода воздуха к компрессору | ||
| 6 | 251084-П8 | Гайка | ||
| 7 | 130-3512010-А2 | Регулятор давления в сборе | ||
| 8 | 130-1013149 | Угольник слива масла | ||
| 9 | 608-3506225 | Трубка от тормозного крана к регулятору давления в сборе | ||
| 10 | 421149-П8 | Штуцер вверткой | ||
| 11 | 201458-П8 | Болт крепления кронштейна основного замка | ||
| 12 | 421172-П | Угольник трубки | ||
| 13 | 130-3509293 | Шланг подвода воды к компрессору | ||
| 14 | 130-3509260 | Трубка подвода масла к компрессору в сборе | ||
| 15 | 307179-П8 | Шпилька крепления компрессора | ||
| 16 | 308614-П8 | Шпилька крепления компрессора | ||
| 17 | 250515-П8 | Гайка | ||
| 18 | 140-8104076 | Штуцер системы отопителя | ||
| 19 | 300225-П8 | Переходник трубки | ||
| 20 | 300300-П8 | Штуцер трубки | ||
| 21 | 421152-П | Штуцер концевой | ||
| 22 | 305554-П | Шайба | ||
| 23 | 130-3509270 | Трубка отвода масла от компрессора в сборе | ||
| 24 | 115-1011103 | Угольник шланга отвода воды | ||
| 25 | 130-3509250 | Ремень привода компрессора | 119,60 руб. - 2 070,40 руб. | |
| 26 | 130-3509290-Б | Шланг отвода поды от компрессора | ||
| 27 | 220082-П8 | Винт крепления хомута | ||
| 28 | 288004-П8 | Хомут крепления шланга | ||
| 29 | 251084-П8 | Гайка | ||
| 30 | 220086-П8 | Винт хомута |
