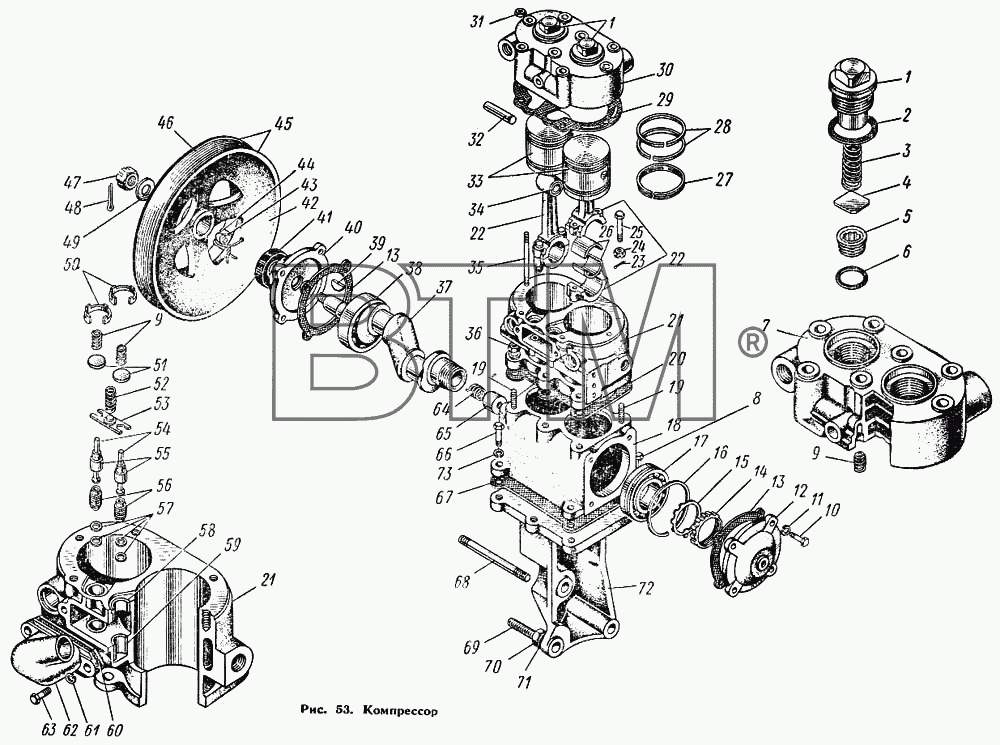

Каталог запасных частей к технике: КАЗ 608 (справочная информация). Компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 301134-П8 | 301134-П8 | Болт регулировочный | ||
| 250515-П8 | 250515-П8 | Гайка | ||
| 250515-П8 | 250515-П8 | Гайка | ||
| 120-3509171 | 120-3509171 | Заглушка поршневого пальца | ||
| 130-3509172 | 130-3509172 | Кольцо поршневого пальца стопор вое | ||
| 130-3509167 | 130-3509167 | Комплект поршневых колец компрессора | ||
| 130-3509015 | 130-3509015 | Компрессор пневматической системы в сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | ||
| 130-3509015-Б | 130-3509015-Б | Компрессор пневматической системы сборе (со шкивом и нижней крышкой, без патрубка и регулятора давления) | ||
| 130-3509012-Г | 130-3509012-Г | Компрессор с нижней крышкой, патрубком и регулятором давления в сборе | ||
| 150-3509012-В | 150-3509012-В | Компрессор с нижней крышкой, патрубком и регулятором давления в сборе | ||
| 250512-П8 | 250512-П8 | Гайка клина | ||
| 133-3509125 | 133-3509125 | Кронштейн креплении компрессора | ||
| 130-3509100-Б | 130-3509100-Б | Крышка картера компрессора нижняя | ||
| 133-3509100 | 133-3509100 | Крышка картера компрессора нижняя | ||
| 133-3509098 | 133-3509098 | Крышка картера компрессора нижняя с ушком а сборе | ||
| 130-3509355 | 130-3509355 | Направляющая пружины коромысла впускных клапанов | ||
| 130-3500170 | 130-3500170 | Палец компрессора поршневой | ||
| 130-3509270 | 130-3509270 | Трубка отвода масла от компрессора в сборе | ||
| 130-3509270 | 130-3509270 | Трубка отвода масла от компрессора в сборе | ||
| 130-3509260 | 130-3509260 | Трубка подвода масла к компрессору в сборе | ||
| 130-3509260 | 130-3509260 | Трубка подвода масла к компрессору в сборе | ||
| 130-3509371 | 130-3509371 | Угольник шланга подвода воды к компрессору (от впускной трубы) | ||
| 252007-П8 | 252007-П8 | Шайба | ||
| 252136-П2 | 252136-П2 | Шайба пружинная | ||
| 130-3509128 | 130-3509128 | Шкив с регулировочной муфтой в сборе | ||
| 120-3509130 | 120-3509130 | Шкив чугунный | ||
| 308614-П8 | 308614-П8 | Шпилька крепления компрессора | ||
| 308614-П8 | 308614-П8 | Шпилька крепления компрессора | ||
| 307179-П8 | 307179-П8 | Шпилька крепления компрессора | ||
| 308014-П8 | 308014-П8 | Шпилька крепления кронштейна | ||
| 307179-П8 | 307179-П8 | Шпилька крепления компрессора | ||
| 140-8104076 | 140-8104076 | Штуцер системы отопителя | ||
| 1 | 120-3509044 | Пробка нагнетательного клапана | ||
| 2 | 120-3509045 | Прокладка пробки | ||
| 3 | 120-3509048 | Пружина нагнетательного клапана | ||
| 4 | 130-3509050 | Клапан нагнетательный | ||
| 5 | 130-3509051-А | Седло нагнетательного клапана | ||
| 6 | 130-3509055 | Прокладка седла нагнетательного клапана | ||
| 7 | 130-3509040 | Головка компрессора | ||
| 8 | 201501-П8 | Болт кропления корпуса масляного фильтра | ||
| 9 | 130-3509328 | Пружина впускного клапана | ||
| 10 | 201458-П8 | Болт крепления кронштейна основного замка | ||
| 11 | 252135-П2 | Шайба пружинная | ||
| 12 | 130-3509090 | Крышка картера компрессора задняя | ||
| 13 | 120-3509063 | Прокладка передней и задней крышек компрессора | ||
| 14 | 120-1701061 | Гайка упорная | ||
| 15 | 120-3509117 | Шайба гайки замковая упорная | ||
| 16 | 120-3509116 | Кольцо заднего подшипника стопорное | ||
| 17 | 120-3509112 | Подшипник коленчатого вала задний и сборе | ||
| 18 | 130-3509018-Б | Картер компрессора со шпильками крепления блока а сборе | ||
| 19 | 304020-П | Шпилька крепления блока цилиндров компрессора | ||
| 20 | 130-35019038 | Прокладка блока цилиндров компрессора | ||
| 21 | 130-3509028 | Блок цилиндров компрессора с седлами впускного клапана | ||
| 22 | 130-3509180-А | Шатун компрессора с крышкой в сборе | ||
| 23 | 258013-П | Шплинт | ||
| 24 | 303032-П | Гайка болта шатуна | ||
| 25 | 120-3509200 | Болт крышки шатуна компрессора | ||
| 26 | 130-3509092 | Вкладыш шатуна компрессора | ||
| 27 | 130-3509166 | Кольцо поршня маслосъемное | ||
| 28 | 130-3509164 | Кольцо поршня компрессионное | ||
| 29 | 130-3509043-А | Прокладка головки компрессора | ||
| 30 | 130-3509039 | Головка компрессора с нагнетательным клапаном в сборе | ||
| 31 | 250511-П8 | Гайка | ||
| 32 | 130-3509169-А | Палец со стопорами поршневой (комплект для запасных частей) | ||
| 33 | 130-3509160-А | Поршень компрессора | ||
| 34 | 130-3509194 | В гулка верхней головки шатуна | ||
| 35 | 308612-П8 | Шпилька крепления головки компрессора | ||
| 36 | 303112-П8 | Гайка | ||
| 37 | 130-3509110 | Вал коленчатый | ||
| 38 | 120-3509113 | Подшипник коленчатого вала с сборе | ||
| 39 | 418251-П | Шпонка шкива | ||
| 40 | 130-3509060 | Крышка картера компрессора передняя | ||
| 41 | 130-3509070-А2 | Сальник передней крышки в сборе | ||
| 42 | 120-3509130 | Шкив чугунный | ||
| 43 | 258251-П8 | Шплинт-проволока | ||
| 44 | 301350-П8 | Болт стопорный | ||
| 45 | 130-3509128 | Шкив с регулировочной муфтой в сборе | ||
| 46 | 130-3509135 | Муфта регулировочная | ||
| 47 | 250978-П8 | Гайка нижнего рычага верхней крышки | ||
| 48 | 258040-П8 | Шплинт | ||
| 49 | В-19164 | Шайба | ||
| 50 | 130-3509363 | Направляющая впускного клапана | ||
| 51 | 130-3509056 | Клапан впускной | ||
| 52 | 130-3509342 | Пружина коромысла впускных клапанов | ||
| 53 | 130-3509337-Б2 | Коромысло впускного клапана | ||
| 54 | 130-3509344-Б | Шток впускного клапана | ||
| 55 | 130-3509099-Б | Гнездо штока впускного клапана | ||
| 56 | 130-3509065-В | Плунжер впускного клапана | ||
| 57 | 130-3509067-А | Кольцо плунжера уплотнительное | ||
| 58 | 130-3509069 | Седло впускного клапана | ||
| 59 | 130-3509068-Б | Втулка плунжера компрессора | ||
| 60 | 130-3509240 | Прокладка впускного патрубка | ||
| 61 | 252135-П2 | Шайба пружинная | ||
| 62 | 130-3509275 | Патрубок подвода воздуха к компрессору впускной | ||
| 63 | 201456-П8 | Болт крепления сиденья | ||
| 64 | 120-3309093 | Пружина уплотнителя | ||
| 65 | 120-3509094 | Уплотнитель задней крышки компрессора | ||
| 66 | 201499-П8 | Болт крепленая крышки картера сцепления | ||
| 67 | 131-3509103-Б | Прокладка нижней крышки | ||
| 68 | 307179-П8 | Шпилька крепления компрессора | ||
| 69 | 308614-П8 | Шпилька крепления компрессора | ||
| 70 | 250515-П8 | Гайка | ||
| 71 | 252137-П2 | Шайба пружинная | ||
| 72 | 130-3509100-Б | Крышка картера компрессора нижняя | ||
| 73 | 252136-П2 | Шайба пружинная |
