Каталог запасных частей к технике: ЗИЛ-5301 (2006) (справочная информация). №13
/177.gif)
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
3
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
9
10
10
11
12
12
12
12

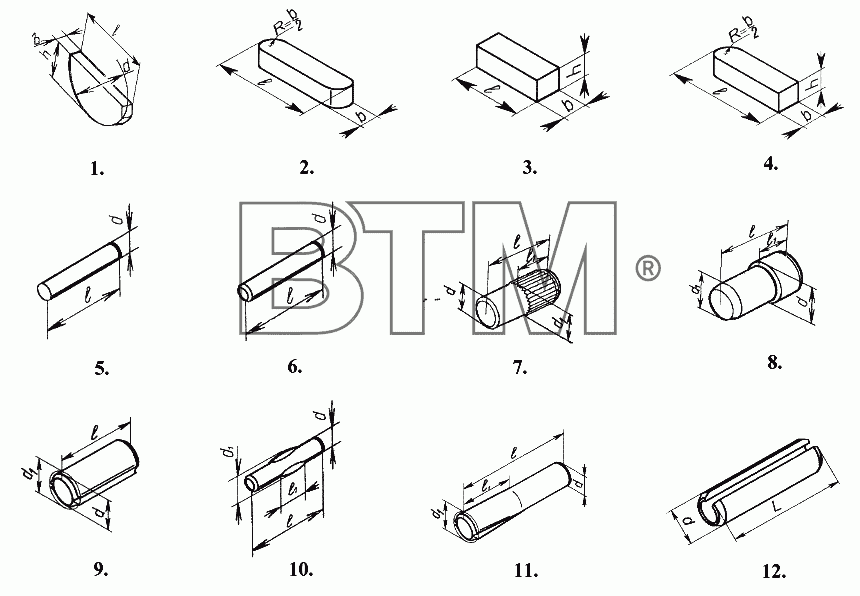

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 418258-П | Шпонка сегментная | ||
| 1 | 304918-П | Шпонка сегментная | ||
| 1 | 482702-П | Шпонка | ||
| 1 | 418255-П | Шпонка сегментная | ||
| 1 | 418256-П | Шпонка сегментная | ||
| 1 | 418251-П | Шпонка сегментная | ||
| 1 | 418247-П | Шпонка рычага | ||
| 1 | 260402-П | Шпонка сегментная оси блока шестерен промежуточного вала коробки передач | ||
| 1 | 304905-П | Шпонка | ||
| 1 | 304931-П | Шпонка сегментная | ||
| 1 | 304919-П | Шпонка | ||
| 1 | 304902-П | Шпонка | ||
| 2 | 304928-П | Шпонка | ||
| 2 | 418355-П | Шпонка ведомой конической шестерни | ||
| 2 | 418321-П | Шпонка | ||
| 3 | 304926-П29 | Шпонка призматическая специальная (bномин=12, bпред.откл=-0,035, h=8, l=25) | ||
| 4 | 304917 | Шпонка призматическая специальная (bномин=14, bпред.откл=-0,035, h=10, l=55) | ||
| 5 | 258425 | Штифт цилиндрический (bномин=6, bпред.откл=-0,075, l=45) | ||
| 5 | 258387 | Штифт цилиндрический (bномин=4, bпред.откл=-0,075, l=8) | ||
| 5 | 258423 | Штифт цилиндрический (bномин=6, bпред.откл=-0,075, l=36) | ||
| 6 | 484102-1129 | Штифт цилиндрический (специальный) (bномин=3,0, bпред.откл=+0,003, l=9) | ||
| 6 | 306172-П | Штифт установочный | ||
| 6 | 306196-П | Штифт цилиндрический (специальный) (bномин=15, bпред.откл=-0,12, l=84) | ||
| 6 | 305459 | Штифт цилиндрический (специальный) (bномин=18, bпред.откл=-0,018, l=35) | ||
| 6 | 305491-П | Штифт установочный | ||
| 6 | 305498-П | Штифт 2,3Х9,7 | ||
| 6 | 305498-П | Штифт 2,3Х9,7 | ||
| 6 | 484102-1129 | Штифт цилиндрический (специальный) (bномин=3,0, bпред.откл=+0,003, l=9) | ||
| 6 | 305490-П | Штифт 2,8Х9,7 | ||
| 6 | 305490-П | Штифт 2,8Х9,7 | ||
| 6 | 305453-П | Штифт | ||
| 6 | 305422 | Штифт привода масляного насоса до 1993 г | ||
| 6 | 305455-П | Штифт | ||
| 6 | 305416-П | Штифт | ||
| 6 | 305421-П | Штифт цилиндрический (специальный) (bномин=6, bпред.откл=-0,025, l=22) | ||
| 6 | 305443-П8 | Штифт | ||
| 6 | 305443-П8 | Штифт | ||
| 6 | 484107-П29 | Штифт | ||
| 6 | 484107-П29 | Штифт | ||
| 6 | 258600 | Штифт цилиндрический (bномин=3, bпред.откл=-0,025, l=16) | ||
| 6 | 258602 | Штифт цилиндрический (bномин=3, bпред.откл=-0,025, l=20) | ||
| 6 | 258613 | Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=16) | ||
| 6 | 258619 | Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=30) | ||
| 6 | 258620 | Штифт цилиндрический (bномин=4, bпред.откл=-0,030, l=36) | ||
| 6 | 258626 | Штифт цилиндрический (bномин=5, bпред.откл=-0,030, l=16) | ||
| 6 | Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26) | |||
| 6 | Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26) | |||
| 6 | 305400-П | Штифт установочный | ||
| 6 | 306178-П | Штифт цилиндрический (специальный) (bномин=10, bпред.откл=-0,100, l=30) | ||
| 6 | 305436 | Штифт установочный картера демультипликатора | ||
| 6 | 306148-П | Штифт цилиндрический (специальный) (bномин=12, bпред.откл=+0,045, l=24) | ||
| 6 | 305436 | Штифт установочный картера демультипликатора | ||
| 6 | 306148-П | Штифт цилиндрический (специальный) (bномин=12, bпред.откл=+0,045, l=24) | ||
| 6 | 306199-П29 | Штифт установочный | ||
| 6 | 306172-П | Штифт установочный | ||
| 6 | Болт с шестигранной головкой и направляющим подголовком (d=М10, S=14, H=6±0,24, L=70+0,95, L0=26) | |||
| 7 | 305417-П8 | Штифт цилиндрический с накаткой (dномин=10, dпред.откл=-0,03, d1=10,35, l=30, l1=16) | ||
| 7 | 481120-01 | Штифт цилиндрический с накаткой (dномин=4, dпред.откл=-0,08, d1=4,06, l=16, l1=10) | ||
| 7 | 484125 | Штифт цилиндрический с накаткой (dномин=4, dпред.откл=-0,08, d1=4,06, l=30, l1=30) | ||
| 7 | 305402-П | Штифт | ||
| 8 | 305497-П | Штифт установочный | ||
| 8 | 484110 | Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,30, d1номин=5, d1пред.откл=-0,18, l1=22, l=13) | ||
| 8 | 305412-П | Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,16, d1номин=5, d1пред.откл=+0,05, l1=11, l=7) | ||
| 8 | 305412-П | Штифт цилиндрический ступенчатый (dномин=6, dпред.откл=-0,16, d1номин=5, d1пред.откл=+0,05, l1=11, l=7) | ||
| 8 | 305497-П | Штифт установочный | ||
| 9 | 484103-П29 | Штифт с канавками (bномин=4, bпред.откл=-0,075, d1=4,3, l1=9) | ||
| 10 | 484104-П29 | Штифт | ||
| 10 | 484105-П29 | Штифт | ||
| 11 | 484106-П29 | Штифт | ||
| 12 | 305498-П | Штифт 2,3Х9,7 | ||
| 12 | 305498-П | Штифт 2,3Х9,7 | ||
| 12 | 305490-П | Штифт 2,8Х9,7 | ||
| 12 | 305490-П | Штифт 2,8Х9,7 |
