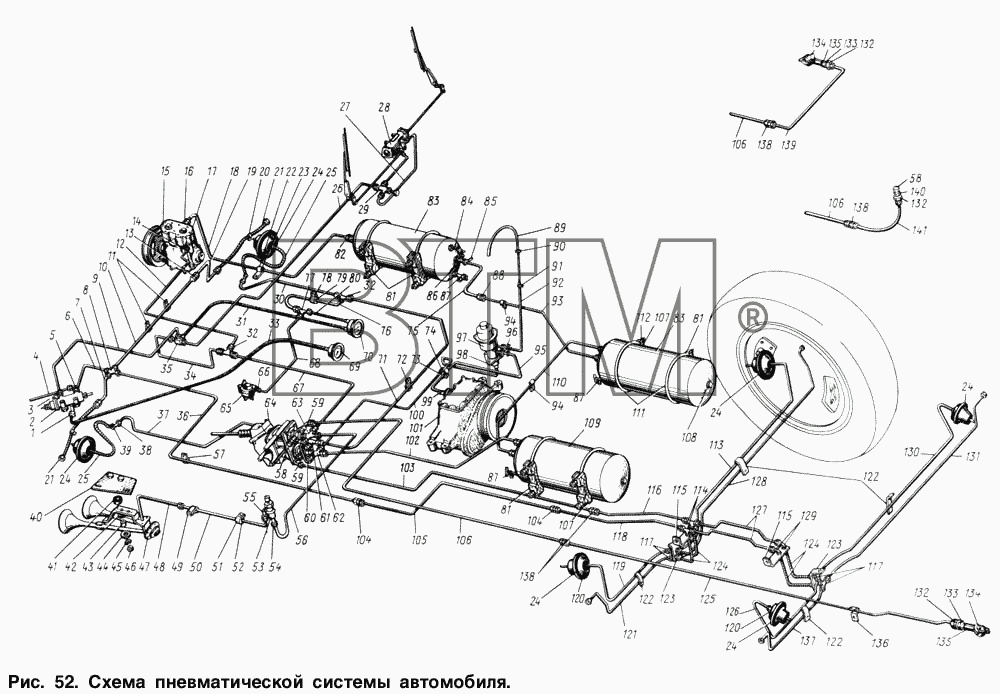

Каталог запасных частей к технике: ЗИЛ-131 (справочная информация). Схема пневматической системы автомобиля
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
24
24
24
24
25
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
81
81
82
83
83
84
85
86
87
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
104
105
106
106
106
106
107
107
108
109
110
111
111
112
113
114
115
115
116
117
118
119
120
120
121
122
122
122
123
123
124
124
124
124
125
126
127
127
128
129
130
131
132
132
132
133
133
134
134
135
135
136
137
138
138
138
139
140
141
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 131-3519011 | 131-3519011 | Камера тормозная в сборе | ||
| 130-3509009-Б | 130-3509009-Б | Компрессор с пробками в сборе (без шкива, нижней крышки, регулятора давления и патрубка) | ||
| 421218-П | 421218-П | Тройник проходной | ||
| 130-5205042 | 130-5205042 | Трубка от стеклоочистителя к клапану | ||
| 137-4225332 | 137-4225332 | Трубка от тройника к разобщительному крану | ||
| 300331-П8 | 300331-П8 | Штуцер ввертной | ||
| 1 | 300274-П | Тройник крана | ||
| 2 | 131-4222010-Б | Кран управления давлением системы накачки шин с клапаном ограничителем | ||
| 3 | 300160-П8 | Штуцер ввертной | ||
| 4 | 131-4225194 | Трубка выпуска воздуха из системы накачки шин в сборе | ||
| 5 | 42114-П | Угольник крана | ||
| 6 | 131-4225100 | Трубка от крана управления к раздаточной крестовине в сборе | ||
| 7 | 131-4225045 | Трубка от раздаточной крестовины к переднему колесу в сборе | ||
| 8 | 300276-П | Крестовина раздаточная | ||
| 9 | 131-4225302 | Трубка от тройника пневмотормозов к крану управления накачкой шин вторая в сборе | ||
| 10 | 131-4225104 | Трубка от раздаточной крестовины к переднему правому колесу первая в сборе | ||
| 11 | 306724-П29 | Скоба крепления трубки | ||
| 12 | 131-3506225 | Трубка вторая от тормозного крана к регулятору давления в сборе | ||
| 13 | 300275-П8 | Штуцер проходной | ||
| 14 | 421149-П8 | Штуцер ввертной | ||
| 15 | 130Т-3509012-Б | Компрессор с нижней крышкой и регулятором давления в сборе | ||
| 16 | 421152-П8 | Штуцер | ||
| 17 | 130Т-3512010 | Регулятор давления типа АР12 в сборе | ||
| 18 | 130-3506450 | Трубка от компрессора к первому воздушному баллону в сборе | ||
| 19 | 131-4225045 | Трубка от раздаточной крестовины к переднему колесу в сборе | ||
| 20 | 131-4225256 | Кронштейн шланга | ||
| 21 | 131-4225075-А | Шланг переднего колеса гибкий в сборе | ||
| 22 | 130-3506206 | Кронштейн крепления трубки от компрессора к первому воздушному баллону | ||
| 23 | 120-3506207 | Втулка кронштейна | ||
| 24 | 131-3519008 | Комплект тормозной камеры | ||
| 25 | 131-3506060-А | Шланг передних тормозных камер гибкий в сборе | ||
| 26 | 131-5205041 | Трубка от тройника к клапану стеклоочистителя в сборе | ||
| 27 | 130-5205109 | Трубка отвода воздуха от стеклоочистителя | ||
| 28 | 130Т-5205010 | Стеклоочиститель типа СЛ440Т в сборе | ||
| 29 | 130Т-5205040-А | Клапан стеклоочистителя типа КР-30Т в сборе | ||
| 30 | 131-3506270 | Трубка вторая от тормозного крана к правой передней тормозной камере в сборе | ||
| 31 | 130-3810094-А | Шланг манометра давления воздуха в системе пневматического привода тормозов в сборе | ||
| 32 | 300196-П | Тройник | ||
| 32 | 300196-П | Тройник | ||
| 33 | 131-3810115-А | Шланг манометра давления воздуха в шинах в сборе | ||
| 34 | 131-4225058 | Трубка от тройника пневмотормозов к крану управления накачкой шин первая в сборе | ||
| 35 | 131-4225447 | Крестовина в сборе | ||
| 36 | 131-4225320 | Трубка от раздаточной крестовины к задним колесам первая в сборе | ||
| 37 | 131-3506281 | Трубка от тормозного крана к левой передней тормозной камере | ||
| 37 | 137-3506281 | Трубка от тормозного крана к левой передней тормозной камере | ||
| 38 | 300215-П | Угольник шланга передних тормозных камер | ||
| 39 | 250636-П8 | Гайка | ||
| 40 | 131В-3721290-Б | Кронштейн пневматического сигнала в сборе | ||
| 41 | 110-3721019 | Втулка крепления сигнала буферная | ||
| 42 | 110-3721023 | Шайба буферная крепления пневмосигнала | ||
| 43 | 131В-3721249 | Втулка распорная кронштейна сигнала | ||
| 44 | 155Ю-3721026 | Шайба плоская специальная | ||
| 45 | 252136-П2 | Шайба пружинная | ||
| 46 | 250510-П8 | Гайка | ||
| 47 | 130В-3721250 | Сигнал пневматический типа С40-В в сборе | ||
| 48 | 131В-3721430-А | Шланг пневматического сигнала в сборе | ||
| 49 | 308355-П8 | Хомут крепления трубки | ||
| 50 | 130В-3721262 | Трубка от ножного выключателя к пневматическому сигналу в сборе | ||
| 51 | 306787-П8 | Хомут крепления трубки к щитку мотора | ||
| 52 | 120-3802046 | Втулка | ||
| 53 | 157К-3721270 | Выключатель пневматического сигнала типа ВК-40-А в сборе | ||
| 54 | 300300-П8 | Штуцер ввертной | ||
| 55 | 300301-П8 | Угольник ввертной выключателя пневматического сигнала | ||
| 56 | 131В-3721258-А | Трубка от крестовины к ножному выключателю пневматического сигнала | ||
| 57 | 306725-П29 | Скоба | ||
| 58 | 483014-П29 | Пробка | ||
| 59 | 421174-П | Угольник тормозного крана | ||
| 60 | 131-3506770-Б | Трубка от крестовины к верхней полости тормозного крана в сборе | ||
| 61 | 300192-П | Тройник тормозного крана | ||
| 62 | 300208-П | Крестовина тормозного крана | ||
| 63 | 300239-П | Крестовина тормозного крана | ||
| 64 | 131-3514010-Б | Кран тормозной в сборе | ||
| 65 | 131-3720010-А2 | Выключатель сигнала торможения типа ВК13-Б в сборе | ||
| 66 | 305241-П8 | Ниппель | ||
| 67 | 131-3506320 | Трубка первая от тормозного крана к регулятору давления в сборе | ||
| 68 | 131-3720120 | Трубка от пневматической системы к выключателю сигнала торможения в сборе | ||
| 69 | 131-3810090-Б | Манометр давления воздуха в шинах типа МД223-Б в сборе | ||
| 70 | Манометр давления воздуха в системе пнев | Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе | ||
| 71 | 131-3506274 | Трубка первая от тормозного крана к правой передней тормозной камере в сборе | ||
| 72 | 306724-П8 | Скоба крепления трубки | ||
| 73 | 306725-П8 | Скоба | ||
| 74 | 306762-П8 | Скоба | ||
| 75 | 131-3506546-Б | Трубка первая от первого ко второму воздушному баллону в сборе | ||
| 76 | 130-3810340-А | Трубка манометра давления воздуха в тормозных камерах в сборе | ||
| 77 | 130-3810111 | Переходник | ||
| 78 | 306787-П29 | Хомут | ||
| 79 | 130-3506325 | Втулка | ||
| 80 | 130-3810094-А | Шланг манометра давления воздуха в системе пневматического привода тормозов в сборе | ||
| 81 | 157-3513092 | Подкладка воздушных баллонов | ||
| 82 | 421152-П8 | Штуцер | ||
| 83 | 127-3513015 | Баллон воздушный тормозов первый в сборе | ||
| 84 | 120-3513050 | Клапан предохранительный в сборе | 235,70 руб. - 640,60 руб. | |
| 85 | 120-3506350-А2 | Кран отбора воздуха в сборе | ||
| 86 | 300209-П | Тройник | ||
| 87 | 130-1015370 | Кран сливной в сборе | ||
| 88 | 300320-П8 | Штуцер проходной | ||
| 89 | 131-1604259 | Трубка сапуна клапана управления раздаточной коробкой | ||
| 90 | 308742-П | Скоба | ||
| 91 | 308724-П2 | Хомут | ||
| 92 | 131-1804319 | Шланг клапана управления раздаточной коробкой соединительный | ||
| 93 | 131-3506362-10 | Трубка вторая от первого ко второму воздушному баллону в сборе | ||
| 94 | 306722-П8 | Скоба крепления трубок | ||
| 95 | 300312-01 | Наконечник шланга | ||
| 96 | 300312-01 | Наконечник шланга | ||
| 97 | 131-1804270 | Клапан управления с электромагнитом в сборе | ||
| 98 | 421149-П8 | Штуцер ввертной | ||
| 99 | 300200-П8 | Штуцер ввертной | ||
| 100 | 131-1804250 | Трубка от тормозного крана к клапану управления раздаточной коробкой первая в сборе | ||
| 101 | 131-1800010 | Раздаточная коробка со стояночным тормозом в сборе | ||
| 102 | 131-3506784-Б | Трубка от третьего воздушного баллона к тормозному крану в сборе | ||
| 103 | 131-3506260 | Трубка первая от тормозного крана к задним тормозным камерам в сборе | ||
| 104 | 421163-П8 | Штуцер проходной | ||
| 105 | 131-4224324 | Трубка от раздаточной крестовины к задним колесам вторая в сборе | ||
| 106 | 131-3506392 | Трубка первая от тормозного крана к соединительной головке в сборе | ||
| 106 | 137-3506392 | Трубка первая от тормозного крана к соединительной головке в сборе | ||
| 107 | 157-3513092 | Подкладка воздушных баллонов | ||
| 108 | 483014-П29 | Пробка | ||
| 109 | 130-3513014-Б | Баллон воздушный тормозов второй в сборе | ||
| 110 | 131-3506250-20 | Трубка от второго воздушного баллона к третьему в сборе | ||
| 111 | 120-3513085-Г | Хомут крепления воздушных баллонов | ||
| 112 | 250510-П8 | Гайка | ||
| 113 | 131-3506310 | Трубка к правой тормозной камере среднего моста в сборе | ||
| 114 | 300213-П | Тройник фланцевый проходной | ||
| 115 | 131-3506059 | Кронштейн тройника и угольника | ||
| 116 | 131-3506316 | Трубка вторая от тормозного крана к задним тормозным камерам в сборе | ||
| 117 | 300193-П | Тройник фланцевый переходной | ||
| 118 | 131-4225326-Б | Трубка от раздаточной крестовины к задним колесам третья в сборе | ||
| 119 | 131-3506311 | Трубка к левой тормозной камере среднего моста в сборе | ||
| 120 | 300271-П8 | Штуцер ввертной | ||
| 121 | 131-4225314 | Трубка к среднему левому колесу в сборе | ||
| 122 | 131-4225331 | Скоба крепления трубок | ||
| 123 | 131-3506094 | Кронштейн тройника | ||
| 124 | 130-3506085 | Шланг гибкий тормозных камер среднего и заднего мостов в сборе | ||
| 124 | 130-3506085 | Шланг гибкий тормозных камер среднего и заднего мостов в сборе | ||
| 125 | 131-3506290-Б | Трубка вторая от тормозного крана к соединительной головке в сборе | ||
| 126 | 131-3506301 | Трубка к левой тормозной камере заднего моста | ||
| 127 | 131-3506692 | Трубка от раздаточной крестовины к задним колесам четвертая в сборе | ||
| 127 | 131-3506692 | Трубка от раздаточной крестовины к задним колесам четвертая в сборе | ||
| 128 | 131-4225310 | Трубка к среднему правому колесу в сборе | ||
| 129 | 300210-П | Угольник фланцевый проходной | ||
| 130 | 131-3506300 | Трубка к правой тормозной камере заднего моста | ||
| 131 | 131-4225300 | Трубка к заднему правому колесу в сборе | ||
| 132 | 250638-П8 | Гайка крепления штуцера | ||
| 133 | 300206-П8 | Штуцер соединительной головки | ||
| 134 | 130-3521010-А2 | Головка соединительная типа А в сборе | ||
| 135 | 305643-П | Шайба штуцера | ||
| 136 | 306725-П8 | Скоба | ||
| 137 | 131-4225304 | Трубка к заднему левому колесу в сборе | ||
| 138 | 421163-П8 | Штуцер проходной | ||
| 139 | 131В-3506468-Б | Трубка вторая от тормозного крана к соединительной головке в сборе | ||
| 140 | 137-3506999-Б | Штуцер ввертной конечный | ||
| 141 | 137-3506290 | Трубка вторая от тормозного крана к соединительной головке в сборе |
