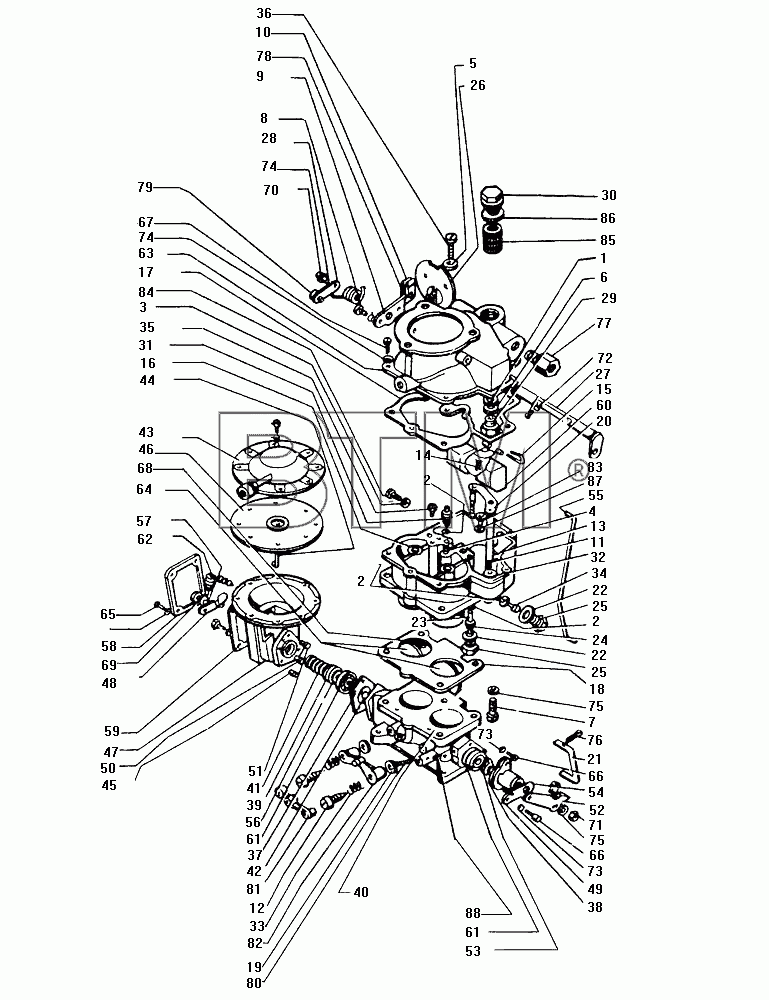

Каталог запасных частей к технике: ЗИЛ-130 (справочная информация). Карбюратор К88АТ
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
66
67
68
69
70
71
72
73
73
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 431410-1107011 | 431410-1107011 | Карбюратор К88АТ | ||
| 130-1107010-42 | 130-1107010-42 | Карбюратор К88АТ со штуцером в сборе | 576,20 руб. | |
| 130-1107500-В3 | 130-1107500-В3 | Камера смесительная в сборе | ||
| 130-1107540-Г | 130-1107540-Г | Привод дроссельных заслонок в сборе | ||
| 1 | 110-1106021 | Прокладка | ||
| 2 | 110-1107073 | Прокладка механического экономайзера и жиклера холостого хода | ||
| 3 | 110-1107177 | Прокладка | ||
| 4 | 110-1107221 | Игла насоса ускорения | ||
| 5 | 11-1046 | Прокладка | ||
| 6 | 120Д-1107247 | Прокладка клапана подачи топлива | ||
| 7 | 121-1107042 | Болт крепления смесительной камеры | ||
| 8 | 121-1107260 | Пружина валика | ||
| 9 | 121-1107270-А | Кронштейн троса воздушной заслонки | ||
| 10 | 121-1107274 | Зажим троса | ||
| 11 | 121-1107428 | Клапан насоса ускорения шариковый впускной | ||
| 12 | 121-1107434-Б | Игла регулировочная холостого хода | ||
| 13 | 121-1107441 | Кольцо клапана запорное | ||
| 14 | 121-1107605 | Пружина | ||
| 15 | 121-1107627 | Ось рычажка поплавка | ||
| 16 | 130-1107044-Б | Диффузор малый | ||
| 17 | 130-1107085-10 | Прокладка | ||
| 18 | 130-1107089 | Прокладка корпуса смесительной камеры | ||
| 19 | 130-1107117 | Шайба уплотнительная | ||
| 20 | 130-1107120-Б | Поршень насоса в сборе | ||
| 21 | 130-1107142-В2 | Тяга ускорительного насоса | ||
| 22 | 130-1107184 | Прокладка уплотнительная пробок | ||
| 23 | 130-1107208-Б | Толкатель экономайзера | ||
| 24 | 130-1107210-16 | Механический экономайзер в сборе | ||
| 25 | 130-1107214-10 | Пробка канала экономайзера | ||
| 26 | 130-1107230-Г2 | Заслонка воздушная в сборе | ||
| 27 | 130-1107240-В2 | Валик воздушной заслонки в сборе | ||
| 28 | 130-1107250-А | Рычаг воздушной заслонки в сборе | ||
| 29 | 130-1107330 | Клапан подачи топлива в сборе | ||
| 30 | 130-1107342 | Пробка фильтра подачи топлива | ||
| 31 | 130-1107409-Б | Жиклер холостого хода | ||
| 32 | 130-1107422-70 | Корпус поплавковой камеры | ||
| 32 | 130-1107400-90 | Корпус поплавковой камеры в сборе | ||
| 32 | 130-1107400-23 | Корпус поплавковой камеры для запасных частей | ||
| 33 | 130-1107436 | Пружина иглы холостого хода | ||
| 34 | 130-1107442-Б | Жиклер полной мощности | ||
| 35 | 130-1107445-А2 | Жиклер воздушный | ||
| 36 | 130-1107447 | Винт | ||
| 37 | 130-1107501 | Прокладка корпуса диафрагменного механизма | ||
| 38 | 130-1107502 | Прокладка корпуса привода дроссельных заслонок карбюратора | ||
| 39 | 130-1107506-В | Манжета уплотнительная | ||
| 40 | 130-1107507-В2 | Корпус смесительной камеры | ||
| 41 | 130-1107508 | Пружина | ||
| 42 | 130-1107509-Г | Ось дроссельных заслонок с рычагом в сборе | ||
| 43 | 130-1107513-10 | Крышка | ||
| 44 | 130-1107515-Б | Диафрагма с тягой в сборе | ||
| 45 | 130-1107516-Б | Винт упорный | ||
| 46 | 130-1107519 | Диск диафрагмы | ||
| 47 | 130-1107524-30 | Корпус диафрагменного механизма в сборе | ||
| 47 | 130-1107523-30 | Корпус диафрагменного механизма | ||
| 48 | 130-1107525-40 | Рычаг в сборе | ||
| 49 | 130-1107533-В2 | Корпус привода в сборе | ||
| 50 | 130-1107537 | Жиклер ограничителя вакуумный | ||
| 51 | 130-1107538 | Жиклер ограничителя воздушный | ||
| 52 | 130-1107541-Е | Рычаг привода | ||
| 53 | 130-1107547-А2 | Валик привода | ||
| 54 | 130-1107553 | Рычаг связи дроссельных заслонок | ||
| 55 | 130-1107554 | Тяга рычага связи | ||
| 56 | 130-1107558 | Опора манжеты | ||
| 57 | 130-1107581-Б | Шайба рычага | ||
| 58 | 130-1107586 | Крышка ограничителя | ||
| 59 | 130-1107589 | Прокладка крышки ограничителя оборотов | ||
| 60 | 130-1107625-10 | Поплавок с рычагом в сборе | ||
| 61 | 130-1107814-Б | Подшипник оси дроссельных заслонок в сборе | ||
| 62 | 133-1107236-Б | Пружина ограничителя | ||
| 63 | 157Д-1107300 | Корпус верхний в сборе | ||
| 63 | 157Д-1107322 | Корпус верхний | ||
| 64 | 157К-1107531 | Заслонка дроссельная | ||
| 65 | 220077-П8 | Винт | ||
| 66 | 220078-П29 | Винт | ||
| 67 | 222525-П8 | Винт | ||
| 68 | 222963-П8 | Винт | ||
| 69 | 250464-П8 | Гайка | ||
| 70 | 250508-П8 | Гайка | ||
| 71 | 250510-П8 | Гайка | ||
| 72 | 252132-П2 | Шайба пружинная | ||
| 73 | 252153-П2 | Шайба пружинная | ||
| 75 | 252155-П2 | Шайба пружинная | ||
| 76 | 258000-П29 | Шплинт | ||
| 77 | 300304-П8 | Штуцер | ||
| 78 | 301047-П8 | Болт | ||
| 79 | 301052-П8 | Болт | ||
| 80 | 301495-П8 | Болт регулировочный | ||
| 81 | 431410-1107099 | Крышка пломбировочная | ||
| 82 | 431410-1107433 | Обойма пломбировочная | ||
| 83 | 431410-1107444-30 | Жиклер главный | ||
| 84 | К80-1107076 | Пробка | ||
| 85 | К80-1107341-Б | Сетка фильтра | ||
| 86 | К80-1107343 | Прокладка фильтра подачи топлива | ||
| 87 | К80-1107447-А | Прокладка главного жиклера | ||
| 88 | К80-1107536 | Пружина винта |
