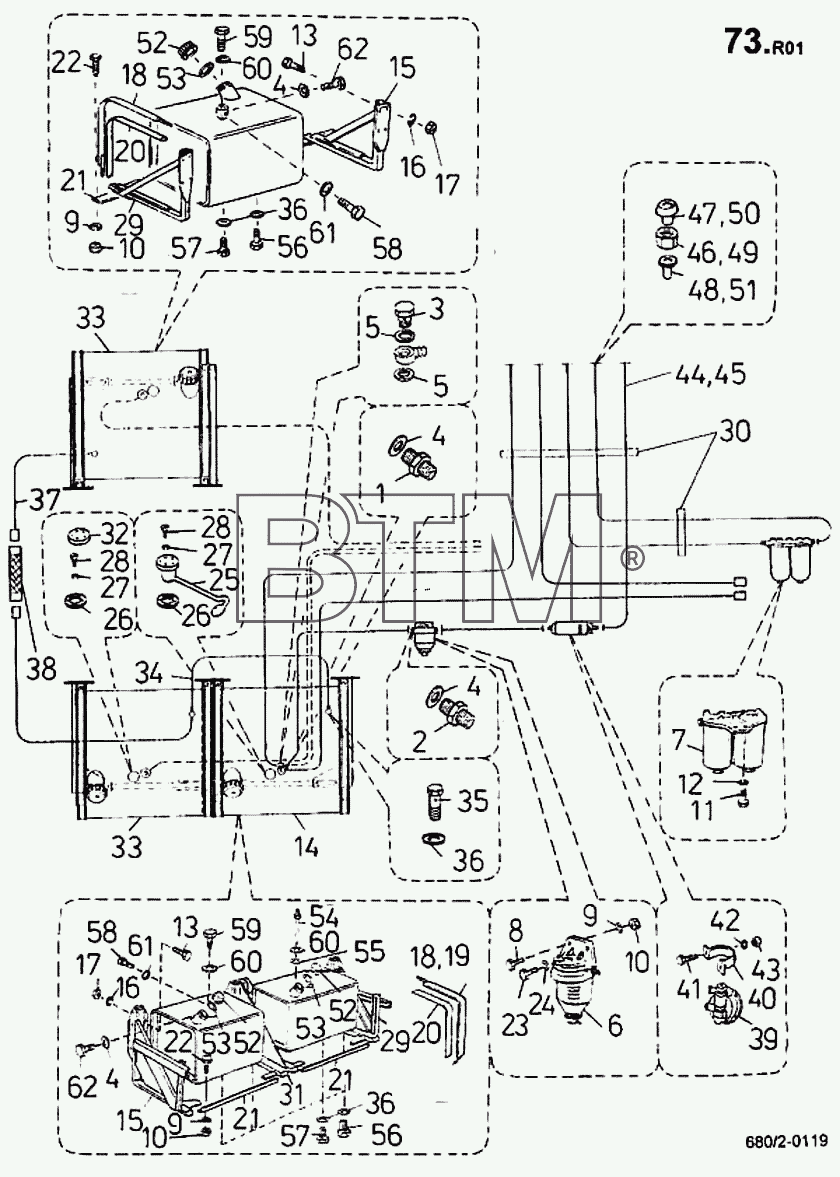

Каталог запасных частей к технике: ТАТРА 815-2 EURO II (справочная информация). Установка топливопровода (680/2)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
60
61
61
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 5365 1294 {73R01/01} | Горловина | ||
| 2 | 20 5362 {73R01/02} | Штуцер переходный | ||
| 3 | Зажим РRО РRIРОJКU 6 СSN 13 | Зажим РRО РRIРОJКU 6 СSN 13 | ||
| 4 | Кольцо уплотнительное 14Х18 | Кольцо уплотнительное 14Х18 | ||
| 4 | Кольцо уплотнительное 14Х18 СSN | Кольцо уплотнительное 14Х18 СSN | ||
| 5 | Кольцо уплотнительное 12Х16 СSN | Кольцо уплотнительное 12Х16 СSN | ||
| 6 | Топливный фильтр грубой | Топливный фильтр грубой | ||
| 7 | 443 741 {73R01/07} | Топливный фильтр | ||
| 8 | 309 110 {73R01/08} | Болт ISО 4017 М8Х25-5.6-А4G | ||
| 9 | Шайба пружинная 8 СSN 02 | Шайба пружинная 8 СSN 02 | ||
| 10 | 311 110 {73R01/10} | Гайка ISО 4032 М8-5-А2G | ||
| 11 | 309 {73R01/11} | Болт ISО 4014 М12Х40-5.8-А5G | ||
| 12 | Шайба пружинная 12 СSN 02 | Шайба пружинная 12 СSN 02 | ||
| 13 | 309 {73R01/13} | Болт ISО 4017 М16Х35-8.8-А5G | ||
| 13 | 309 114 {73R01/13} | Болт ISО 4017 М16Х35-8.8-А5G | ||
| 14 | 20 7650 {73R01/14} | Топливный бак | ||
| 15 | 20 7652 {73R01/15} | Кронштейн левый | ||
| 16 | Шайба пружинная 16 СSN 02 | Шайба пружинная 16 СSN 02 | ||
| 17 | 311 110 {73R01/17} | Гайка ISО 4032 М16-8-А3G | ||
| 18 | 20 7656 {73R01/18} | Лента крепления | ||
| 19 | 20 7656 {73R01/19} | Лента крепления | ||
| 20 | 20 5416 1514 {73R01/20} | Прокладка | ||
| 21 | 20 3321 0274 {73R01/21} | Балка | ||
| 22 | 309 111 {73R01/22} | Болт ISО 4017 М8Х16-5.8-А4G | ||
| 23 | 309 110 {73R01/23} | Болт ISО 4017 М8Х30-5.6-А4G | ||
| 24 | 311 110 {73R01/24} | Шайба 8.4 СSN 02 1702.15 | ||
| 25 | 443 {73R01/25} | Поплавок топливомера 12 V | ||
| 26 | 20 5416 1864 {73R01/26} | Прокладка | ||
| 27 | Шайба пружинная 5 СSN 02 | Шайба пружинная 5 СSN 02 | ||
| 28 | 309 111 {73R01/28} | Болт ISО 1207 М5Х25-5.8-А4G | ||
| 29 | 20 7652 {73R01/29} | Кронштейн правый | ||
| 30 | 443 400 {73R01/30} | Хомут 140Х3.6 ТSL 140-I | ||
| 31 | 20 7652 {73R01/31} | Кронштейн средний | ||
| 32 | 20 5593 0194 {73R01/32} | Крышка | ||
| 33 | 20 7650 {73R01/33} | Бак топливный | ||
| 34 | 20 7660 6354 {73R01/34} | Трубопровод | ||
| 35 | Зажим РRО РRIРОJКU 10 СSN 13 | Зажим РRО РRIРОJКU 10 СSN 13 | ||
| 36 | Кольцо уплотнительное 16Х20 | Кольцо уплотнительное 16Х20 | ||
| 37 | 20 7660 7834 {73R01/37} | Трубопровод | ||
| 38 | 443 {73R01/38} | Шланг JS 8Х500-1111 ОN 63 5412.02 | ||
| 39 | 443 {73R01/39} | Электронасос СS 1А-2260 | ||
| 40 | 29 4760 0144 {73R01/40} | Хомут | ||
| 41 | 309 {73R01/41} | Болт ISО 4017 М10Х20-8.8-А5G | ||
| 42 | Шайба пружинная 10 СSN 02 | Шайба пружинная 10 СSN 02 | ||
| 43 | 311 110 {73R01/43} | Гайка ISО 4032 М10-5-А3G | ||
| 44 | 144 {73R01/44} | Трубка 10Х1 11353.1 426712.2С | ||
| 45 | 144 {73R01/45} | Трубка 8Х1 11353.1 426712.2С | ||
| 46 | Гайка накидная JS 8 СSN 13 | Гайка накидная JS 8 СSN 13 | ||
| 47 | 20 5361 0114 {73R01/47} | Кольцо | ||
| 48 | 319 110 {73R01/48} | Трубка 8 СSN 13 7901.04 | ||
| 49 | Гайка накидная JS 6 СSN 13 | Гайка накидная JS 6 СSN 13 | ||
| 50 | 20 5361 0104 {73R01/50} | Кольцо | ||
| 51 | 319 110 {73R01/51} | Трубка 6 СSN 13 7901.04 | ||
| 52 | 321 841 {73R01/52} | Затвор горловины | ||
| 53 | Кольцо уплотнительное 80Х70 | Кольцо уплотнительное 80Х70 | ||
| 54 | 20 7660 {73R01/54} | Трубка всасывающая | ||
| 55 | Кольцо уплотнительное 14Х2 | Кольцо уплотнительное 14Х2 | ||
| 56 | 20 5136 {73R01/56} | Пробка М16Х1.5 | ||
| 56 | 20 5136 1294 {73R01/56} | Пробка М16Х1.5 | ||
| 57 | 311 {73R01/57} | Пробка М16Х1.5 СSN 02 1915.15 | ||
| 58 | 311 908 {73R01/58} | Пробка М8Х1 СSN 02 1915.15 | ||
| 59 | 20 5136 {73R01/59} | Болт запорный М18Х1.5 | ||
| 60 | Кольцо уплотнительное 18Х24 | Кольцо уплотнительное 18Х24 | ||
| 60 | Кольцо уплотнительное 18Х24 СSN | Кольцо уплотнительное 18Х24 СSN | ||
| 61 | Кольцо уплотнительное 8Х12 | Кольцо уплотнительное 8Х12 | ||
| 61 | Кольцо уплотнительное 8Х12 СSN | Кольцо уплотнительное 8Х12 СSN | ||
| 62 | 20 5136 0664 {73R01/62} | Пробка М14Х1.5 | ||
| 62 | 20 5136 0664 {73R01/62} | Пробка М14Х1.5 |
