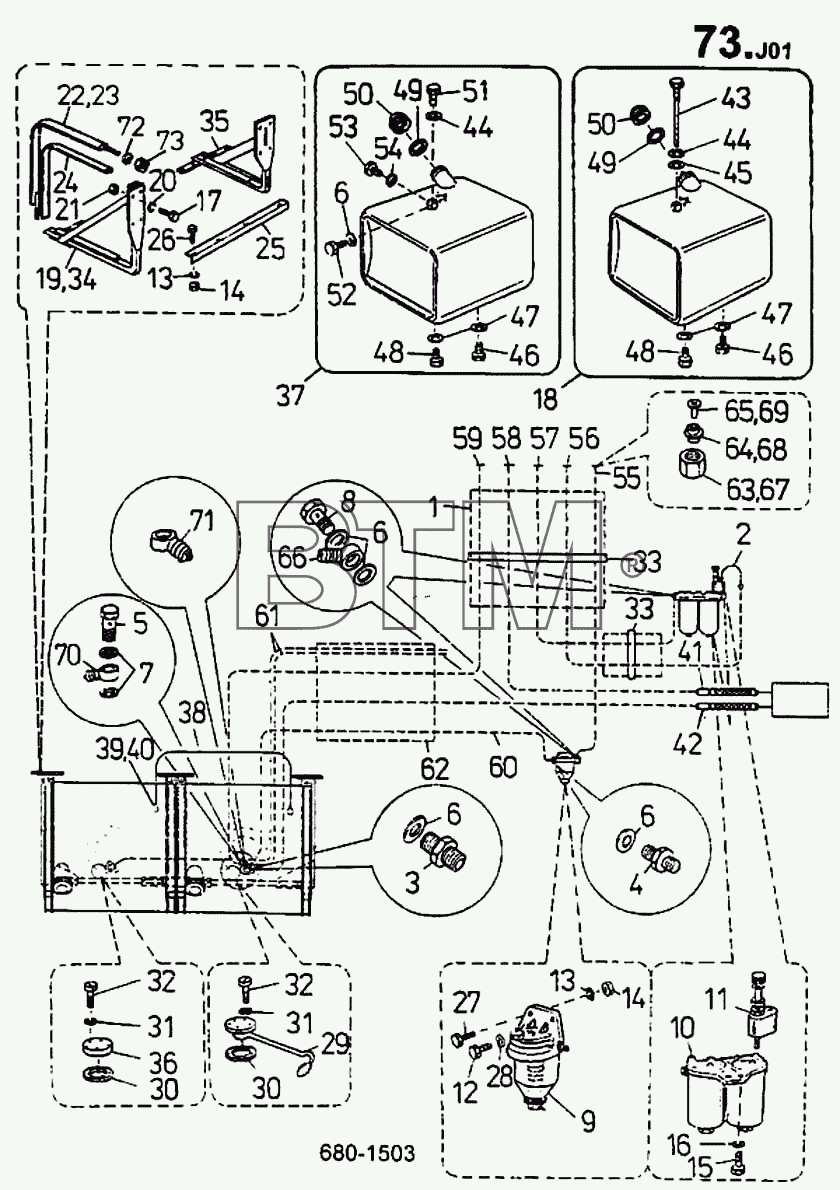

Каталог запасных частей к технике: ТАТРА 815-2 EURO II (справочная информация). Установка топливопровода (680)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 7491 {73J01/01} | Топливопровод | ||
| 2 | 20 7686 7164 {73J01/02} | Трубопровод | ||
| 3 | 20 5365 1294 {73J01/03} | Горловина | ||
| 4 | 20 5362 {73J01/04} | Штуцер переходный | ||
| 5 | Зажим РRО РRIРОJКU 6 СSN 13 | Зажим РRО РRIРОJКU 6 СSN 13 | ||
| 6 | Кольцо уплотнительное 14Х18 | Кольцо уплотнительное 14Х18 | ||
| 6 | Кольцо уплотнительное 14Х18 СSN | Кольцо уплотнительное 14Х18 СSN | ||
| 7 | Кольцо уплотнительное 12Х16 СSN | Кольцо уплотнительное 12Х16 СSN | ||
| 8 | Зажим РRО РRIРОJКU 8 СSN 13 | Зажим РRО РRIРОJКU 8 СSN 13 | ||
| 9 | Топливный фильтр грубой | Топливный фильтр грубой | ||
| 10 | 443 741 {73J01/10} | Топливный фильтр | ||
| 11 | 443 724 {73J01/11} | Насос ручной СR1 2261 | ||
| 12 | 309 110 {73J01/12} | Болт ISО 4017 М8Х25-5.6-А4G | ||
| 13 | Шайба пружинная 8 СSN 02 | Шайба пружинная 8 СSN 02 | ||
| 14 | 311 110 {73J01/14} | Гайка ISО 4032 М8-5-А2G | ||
| 15 | 309 110 {73J01/15} | Болт ISО 4014 М12Х40-5.8-А5G | ||
| 16 | Шайба пружинная 12 СSN 02 | Шайба пружинная 12 СSN 02 | ||
| 17 | 309 114 {73J01/17} | Болт ISО 4017 М16Х35-8.8-А5G | ||
| 18 | 20 7650 {73J01/18} | Топливный бак | ||
| 19 | 20 7652 {73J01/19} | Кронштейн левый | ||
| 20 | Шайба пружинная 16 СSN 02 | Шайба пружинная 16 СSN 02 | ||
| 21 | 311 110 {73J01/21} | Гайка ISО 4032 М16-8-А3G | ||
| 22 | 20 7656 {73J01/22} | Лента крепления | ||
| 23 | 20 7656 {73J01/23} | Лента крепления | ||
| 24 | 20 5416 1514 {73J01/24} | Прокладка | ||
| 25 | 20 3321 0274 {73J01/25} | Балка | ||
| 26 | 309 111 {73J01/26} | Болт ISО 4017 М8Х16-5.8-А4G | ||
| 27 | 309 110 {73J01/27} | Болт ISО 4017 М8Х30-5.6-А4G | ||
| 28 | 311 110 {73J01/28} | Шайба 8.4 СSN 02 1702.15 | ||
| 29 | 443 {73J01/29} | Поплавок топливомера 12 V | ||
| 30 | 20 5416 1864 {73J01/30} | Прокладка | ||
| 31 | Шайба пружинная 5 СSN 02 | Шайба пружинная 5 СSN 02 | ||
| 32 | 309 111 {73J01/32} | Болт ISО 1207 М5Х25-5.8-А4G | ||
| 33 | 443 400 {73J01/33} | Хомут 140Х3.6 ТSL 140-I | ||
| 34 | 20 7652 {73J01/34} | Кронштейн правый | ||
| 35 | 20 7652 {73J01/35} | Кронштейн средний | ||
| 36 | 20 5593 0194 {73J01/36} | Крышка | ||
| 37 | 20 7650 {73J01/37} | Бак топливный | ||
| 38 | 20 7660 6354 {73J01/38} | Трубопровод | ||
| 39 | Зажим РRО РRIРОJКU 10 СSN 13 | Зажим РRО РRIРОJКU 10 СSN 13 | ||
| 40 | Кольцо уплотнительное 16Х20 СSN | Кольцо уплотнительное 16Х20 СSN | ||
| 41 | 319 411 {73J01/41} | Штуцер JS 6 СSN 13 7880 | ||
| 42 | 319 411 {73J01/42} | Штуцер JS 8 СSN 13 7880 | ||
| 43 | 20 7660 {73J01/43} | Трубка всасывающая | ||
| 44 | Кольцо уплотнительное 18Х24 СSN | Кольцо уплотнительное 18Х24 СSN | ||
| 45 | Кольцо уплотнительное 14Х2 СSN | Кольцо уплотнительное 14Х2 СSN | ||
| 46 | 20 5136 1294 {73J01/46} | Пробка М16Х1.5 | ||
| 47 | Кольцо уплотнительное 16Х20 СSN | Кольцо уплотнительное 16Х20 СSN | ||
| 47 | Кольцо уплотнительное 16Х20 | Кольцо уплотнительное 16Х20 | ||
| 48 | 311 113 {73J01/48} | Пробка М16Х1.5 СSN 02 1915.15 | ||
| 49 | Кольцо уплотнительное 80Х70 СSN | Кольцо уплотнительное 80Х70 СSN | ||
| 50 | 321 841 {73J01/50} | Затвор горловины | ||
| 51 | 20 5136 {73J01/51} | Болт запорный М18Х1.5 | ||
| 52 | 20 5136 0664 {73J01/52} | Пробка М14Х1.5 | ||
| 53 | 311 908 {73J01/53} | Пробка М8Х1 СSN 02 1915.15 | ||
| 54 | Кольцо уплотнительное 8Х12 СSN | Кольцо уплотнительное 8Х12 СSN | ||
| 55 | 20 7690 1294 {73J01/55} | Трубопровод | ||
| 56 | 20 7693 2764 {73J01/56} | Трубопровод | ||
| 57 | 20 7690 0394 {73J01/57} | Трубопровод | ||
| 58 | 20 7692 2554 {73J01/58} | Трубопровод | ||
| 59 | 20 7690 1314 {73J01/59} | Трубопровод | ||
| 60 | 20 7690 1084 {73J01/60} | Трубопровод | ||
| 61 | 28 3311 0220 {73J01/61} | Трубка RРЕ D 5Х7 | ||
| 62 | 28 3311 {73J01/62} | Пружина 17Х2 РЕ 1800 ММ | ||
| 63 | Гайка накидная М16Х1.5 JS 8 2360 | Гайка накидная М16Х1.5 JS 8 2360 | ||
| 64 | 20 {73J01/64} | Кольцо уплотнительное JS 8 | ||
| 65 | 548 212 {73J01/65} | Втулка 8Х13 20 366 00 | ||
| 66 | 20 5362 {73J01/66} | Угольник поворотный | ||
| 67 | 319 {73J01/67} | Гайка накидная JS 6 СSN 13 7950 | ||
| 68 | 20 {73J01/68} | Кольцо уплотнительное JS 6 | ||
| 69 | 548 212 {73J01/69} | Втулка 6Х15 20 363 00 | ||
| 70 | 20 5363 0234 {73J01/70} | Штуцер | ||
| 71 | 20 5362 1664 {73J01/71} | Соединение | ||
| 72 | Шайба пружинная 10 СSN 02 | Шайба пружинная 10 СSN 02 | ||
| 73 | 311 110 {73J01/73} | Гайка ISО 4032 М10-5-А3G |
