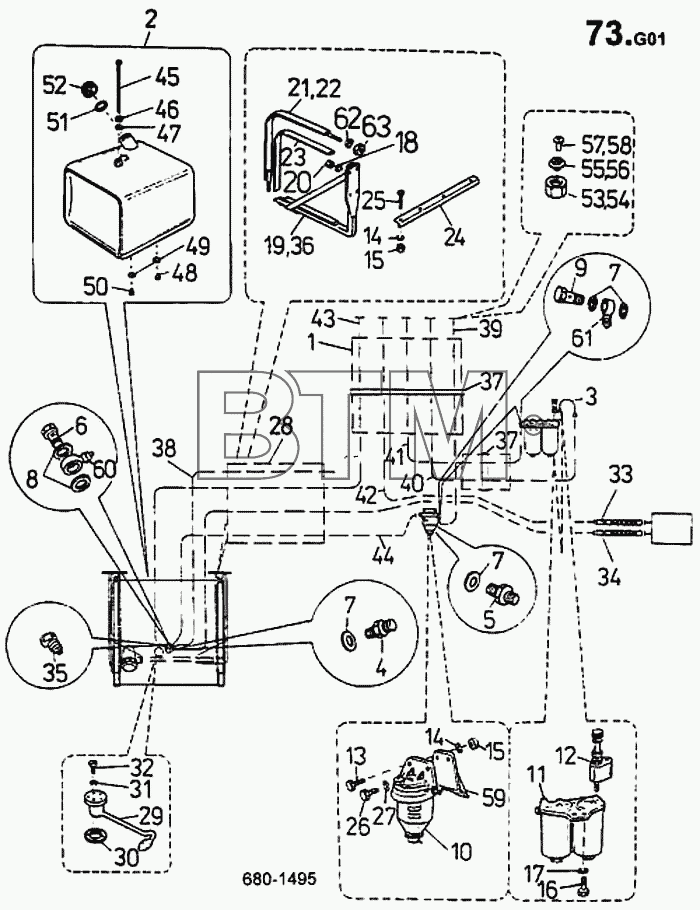

Каталог запасных частей к технике: ТАТРА 815-2 EURO II (справочная информация). Установка топливопровода (680)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 7491 5384 {73G01/01} | Трубопровод | ||
| 2 | 20 7650 1114 {73G01/02} | Топливный бак | ||
| 3 | 20 7686 7164 {73G01/03} | Трубопровод | ||
| 4 | 20 5365 1294 {73G01/04} | Горловина | ||
| 5 | 20 5362 {73G01/05} | Штуцер переходный | ||
| 6 | Зажим РRО РRIРОJКU 6 СSN 13 | Зажим РRО РRIРОJКU 6 СSN 13 | ||
| 7 | Кольцо уплотнительное 14Х18 | Кольцо уплотнительное 14Х18 | ||
| 7 | Кольцо уплотнительное 14Х18 СSN | Кольцо уплотнительное 14Х18 СSN | ||
| 8 | Кольцо уплотнительное 12Х16 СSN | Кольцо уплотнительное 12Х16 СSN | ||
| 9 | Зажим РRО РRIРОJКU 8 СSN 13 | Зажим РRО РRIРОJКU 8 СSN 13 | ||
| 10 | Топливный фильтр грубой | Топливный фильтр грубой | ||
| 11 | 443 741 {73G01/11} | Топливный фильтр | ||
| 12 | 443 724 {73G01/12} | Насос ручной СR1 2261 | ||
| 13 | 309 110 {73G01/13} | Болт ISО 4017 М8Х25-5.6-А4G | ||
| 14 | Шайба пружинная 8 СSN 02 | Шайба пружинная 8 СSN 02 | ||
| 15 | 311 110 {73G01/15} | Гайка ISО 4032 М8-5-А2G | ||
| 16 | 309 110 {73G01/16} | Болт ISО 4014 М12Х40-5.8-А5G | ||
| 17 | Шайба пружинная 12 СSN 02 | Шайба пружинная 12 СSN 02 | ||
| 18 | Шайба пружинная 16 СSN 02 | Шайба пружинная 16 СSN 02 | ||
| 19 | 20 7652 {73G01/19} | Кронштейн левый | ||
| 20 | 311 110 {73G01/20} | Гайка ISО 4032 М16-8-А3G | ||
| 21 | 20 7656 {73G01/21} | Лента крепления | ||
| 22 | 20 7656 {73G01/22} | Лента крепления | ||
| 23 | 20 5416 1514 {73G01/23} | Прокладка | ||
| 24 | 20 3321 0274 {73G01/24} | Балка | ||
| 25 | 309 111 {73G01/25} | Болт ISО 4017 М8Х16-5.8-А4G | ||
| 26 | 309 110 {73G01/26} | Болт ISО 4017 М8Х30-5.6-А4G | ||
| 27 | 311 110 {73G01/27} | Шайба 8.4 СSN 02 1702.15 | ||
| 28 | 28 3311 {73G01/28} | Пружина 17Х2 РЕ 1800 ММ | ||
| 29 | 443 {73G01/29} | Поплавок топливомера 12 V | ||
| 30 | 20 5416 1864 {73G01/30} | Прокладка | ||
| 31 | Шайба пружинная 5 СSN 02 | Шайба пружинная 5 СSN 02 | ||
| 32 | 309 111 {73G01/32} | Болт ISО 1207 М5Х25-5.8-А4G | ||
| 33 | 319 411 {73G01/33} | Штуцер JS 6 СSN 13 7880 | ||
| 34 | 319 411 {73G01/34} | Штуцер JS 8 СSN 13 7880 | ||
| 35 | 20 5362 1664 {73G01/35} | Соединение | ||
| 36 | 20 7652 {73G01/36} | Кронштейн правый | ||
| 37 | 443 400 {73G01/37} | Хомут 140Х3.6 ТSL 140-I | ||
| 38 | 28 3311 0220 {73G01/38} | Трубка RРЕ D 5Х7 | ||
| 39 | 20 7690 1294 {73G01/39} | Трубопровод | ||
| 40 | 20 7693 2764 {73G01/40} | Трубопровод | ||
| 41 | 20 7690 0394 {73G01/41} | Трубопровод | ||
| 42 | 20 7692 2554 {73G01/42} | Трубопровод | ||
| 43 | 20 7690 1314 {73G01/43} | Трубопровод | ||
| 44 | 20 7690 1084 {73G01/44} | Трубопровод | ||
| 45 | 20 7660 {73G01/45} | Трубка всасывающая | ||
| 46 | Кольцо уплотнительное 18Х24 СSN | Кольцо уплотнительное 18Х24 СSN | ||
| 47 | Кольцо уплотнительное 14Х2 СSN | Кольцо уплотнительное 14Х2 СSN | ||
| 48 | 20 5136 1294 {73G01/48} | Пробка М16Х1.5 | ||
| 49 | Кольцо уплотнительное 16Х20 СSN | Кольцо уплотнительное 16Х20 СSN | ||
| 50 | 311 113 {73G01/50} | Пробка М16Х1.5 СSN 02 1915.15 | ||
| 51 | Кольцо уплотнительное 80Х70 СSN | Кольцо уплотнительное 80Х70 СSN | ||
| 52 | 321 841 {73G01/52} | Затвор горловины | ||
| 53 | Гайка накидная М16Х1.5 JS 8 2360 | Гайка накидная М16Х1.5 JS 8 2360 | ||
| 54 | Гайка накидная JS 6 СSN 13 | Гайка накидная JS 6 СSN 13 | ||
| 55 | 20 {73G01/55} | Кольцо уплотнительное JS 8 | ||
| 56 | 20 {73G01/56} | Кольцо уплотнительное JS 6 | ||
| 57 | 548 212 {73G01/57} | Втулка 8Х13 20 366 00 | ||
| 58 | 548 212 {73G01/58} | Втулка 6Х15 20 363 00 | ||
| 59 | 20 7295 1504 {73G01/59} | Кронштейн | ||
| 60 | 20 5363 0234 {73G01/60} | Штуцер | ||
| 61 | 20 5362 {73G01/61} | Угольник поворотный | ||
| 62 | Шайба пружинная 10 СSN 02 | Шайба пружинная 10 СSN 02 | ||
| 63 | 311 110 {73G01/63} | Гайка ISО 4032 М10-5-А3G |
