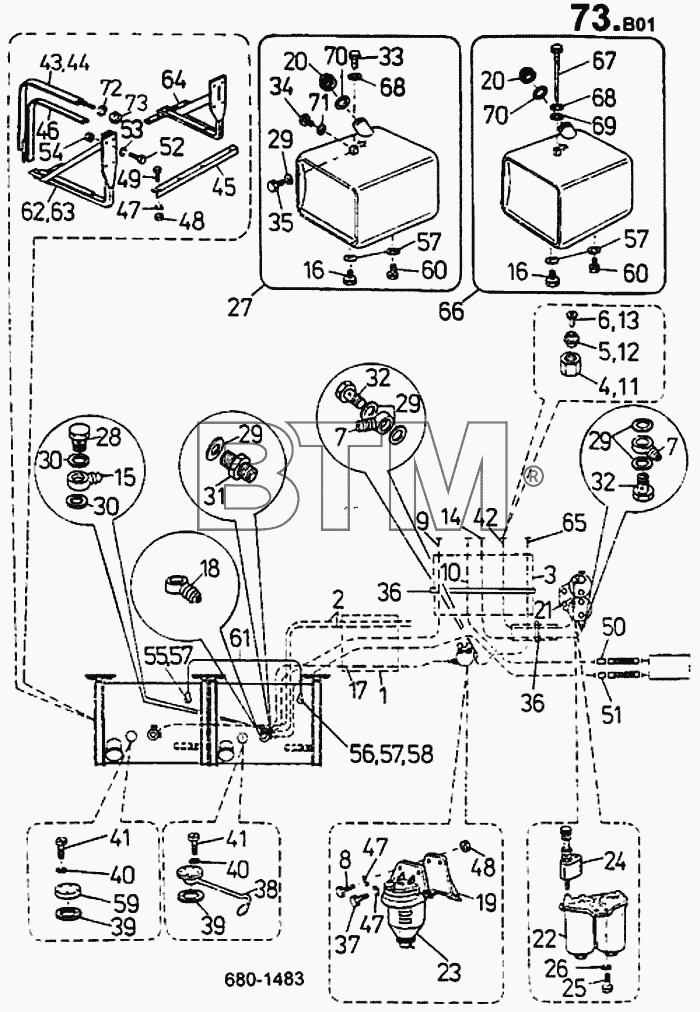

Каталог запасных частей к технике: ТАТРА 815-2 EURO II (справочная информация). Установка топливопровода (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 28 3311 {73В01/01} | Пружина 17Х2 РЕ 1800 ММ | ||
| 2 | 28 3311 0220 {73В01/02} | Трубка RРЕ D 5Х7 | ||
| 3 | 20 7491 3194 {73В01/03} | Труба | ||
| 4 | Гайка накидная М16Х1.5 JS 8 2360 СSN | Гайка накидная М16Х1.5 JS 8 2360 СSN | ||
| 5 | 20 5361 {73В01/05} | Кольцо уплотнительное JS 8 | ||
| 6 | 548 212 {73В01/06} | Втулка 8Х13 20 366 00 | ||
| 7 | 20 5362 {73В01/07} | Угольник поворотный | ||
| 8 | 309 110 {73В01/08} | Болт ISО 4017 М8Х25-5.6-А4G | ||
| 9 | 20 7690 1344 {73В01/09} | Трубопровод | ||
| 10 | 20 7692 1904 {73В01/10} | Трубопровод | ||
| 11 | 319 {73В01/11} | Гайка накидная JS 6 СSN 13 7950 | ||
| 12 | 20 {73В01/12} | Кольцо уплотнительное JS 6 | ||
| 13 | 548 212 {73В01/13} | Втулка 6Х15 20 363 00 | ||
| 14 | 20 7690 1224 {73В01/14} | Трубопровод | ||
| 15 | 20 5363 0234 {73В01/15} | Штуцер | ||
| 16 | 311 113 {73В01/16} | Пробка М16Х1.5 СSN 02 1915.15 | ||
| 17 | 20 7690 0964 {73В01/17} | Трубопровод | ||
| 18 | 20 5362 1664 {73В01/18} | Соединение | ||
| 19 | 20 7295 1504 {73В01/19} | Кронштейн | ||
| 20 | 321 841 {73В01/20} | Затвор горловины | ||
| 21 | 20 7660 7244 {73В01/21} | Трубопровод | ||
| 22 | 443 741 {73В01/22} | Топливный фильтр | ||
| 23 | Топливный фильтр грубой | Топливный фильтр грубой | ||
| 24 | 443 724 {73В01/24} | Насос ручной СR1 2261 | ||
| 25 | 309 110 {73В01/25} | Болт ISО 4014 М12Х40-5.8-А5G | ||
| 26 | Шайба пружинная 12 СSN 02 | Шайба пружинная 12 СSN 02 | ||
| 27 | 20 7650 {73В01/27} | Бак топливный | ||
| 28 | Зажим РRО РRIРОJКU 6 СSN 13 | Зажим РRО РRIРОJКU 6 СSN 13 | ||
| 29 | Кольцо уплотнительное 14Х18 СSN | Кольцо уплотнительное 14Х18 СSN | ||
| 30 | Кольцо уплотнительное 12Х16 СSN | Кольцо уплотнительное 12Х16 СSN | ||
| 31 | 20 5365 1294 {73В01/31} | Горловина | ||
| 32 | Зажим РRО РRIРОJКU 8 СSN 13 | Зажим РRО РRIРОJКU 8 СSN 13 | ||
| 33 | 20 5136 {73В01/33} | Болт запорный М18Х1.5 | ||
| 34 | 311 908 {73В01/34} | Пробка М8Х1 СSN 02 1915.15 | ||
| 35 | 20 5136 0664 {73В01/35} | Пробка М14Х1.5 | ||
| 36 | 443 400 {73В01/36} | Хомут 140Х3.6 ТSL 140-I | ||
| 37 | 309 110 {73В01/37} | Болт ISО 4017 М8Х30-5.6-А4G | ||
| 38 | 443 {73В01/38} | Поплавок топливомера 12 V | ||
| 39 | 20 5416 1864 {73В01/39} | Прокладка | ||
| 40 | Шайба пружинная 5 СSN 02 | Шайба пружинная 5 СSN 02 | ||
| 41 | 309 111 {73В01/41} | Болт ISО 1207 М5Х25-5.8-А4G | ||
| 42 | 20 7693 2094 {73В01/42} | Трубопровод | ||
| 43 | 20 7656 {73В01/43} | Лента крепления | ||
| 44 | 20 7656 {73В01/44} | Лента крепления | ||
| 45 | 20 3321 0274 {73В01/45} | Балка | ||
| 46 | 20 5416 1514 {73В01/46} | Прокладка | ||
| 47 | Шайба пружинная 8 СSN 02 | Шайба пружинная 8 СSN 02 | ||
| 48 | 311 110 {73В01/48} | Гайка ISО 4032 М8-5-А2G | ||
| 49 | 309 111 {73В01/49} | Болт ISО 4017 М8Х16-5.8-А4G | ||
| 50 | 319 411 {73В01/50} | Штуцер JS 6 СSN 13 7880 | ||
| 51 | 319 411 {73В01/51} | Штуцер JS 8 СSN 13 7880 | ||
| 52 | 309 114 {73В01/52} | Болт ISО 4017 М16Х35-8.8-А5G | ||
| 53 | Шайба пружинная 16 СSN 02 | Шайба пружинная 16 СSN 02 | ||
| 54 | 311 110 {73В01/54} | Гайка ISО 4032 М16-8-А3G | ||
| 55 | Зажим РRО РRIРОJКU 10 СSN 13 | Зажим РRО РRIРОJКU 10 СSN 13 | ||
| 56 | 20 5370 0604 {73В01/56} | Зажим | ||
| 57 | Кольцо уплотнительное 16Х20 | Кольцо уплотнительное 16Х20 | ||
| 57 | Кольцо уплотнительное 16Х20 СSN | Кольцо уплотнительное 16Х20 СSN | ||
| 58 | 20 5104 {73В01/58} | Ступица клапана | ||
| 59 | 20 5593 0194 {73В01/59} | Крышка | ||
| 60 | 20 5136 1294 {73В01/60} | Пробка М16Х1.5 | ||
| 61 | 20 7660 6354 {73В01/61} | Трубопровод | ||
| 62 | 20 7652 {73В01/62} | Кронштейн правый | ||
| 63 | 20 7652 {73В01/63} | Кронштейн левый | ||
| 64 | 20 7652 {73В01/64} | Кронштейн средний | ||
| 65 | 20 7690 0824 {73В01/65} | Трубопровод | ||
| 66 | 20 7650 {73В01/66} | Топливный бак | ||
| 67 | 20 7660 {73В01/67} | Трубка всасывающая | ||
| 68 | Кольцо уплотнительное 18Х24 СSN | Кольцо уплотнительное 18Х24 СSN | ||
| 69 | Кольцо уплотнительное 14Х2 СSN | Кольцо уплотнительное 14Х2 СSN | ||
| 70 | Кольцо уплотнительное 80Х70 СSN | Кольцо уплотнительное 80Х70 СSN | ||
| 71 | Кольцо уплотнительное 8Х12 СSN | Кольцо уплотнительное 8Х12 СSN | ||
| 72 | Шайба пружинная 10 СSN 02 | Шайба пружинная 10 СSN 02 | ||
| 73 | 311 110 {73В01/73} | Гайка ISО 4032 М10-5-А3G |
