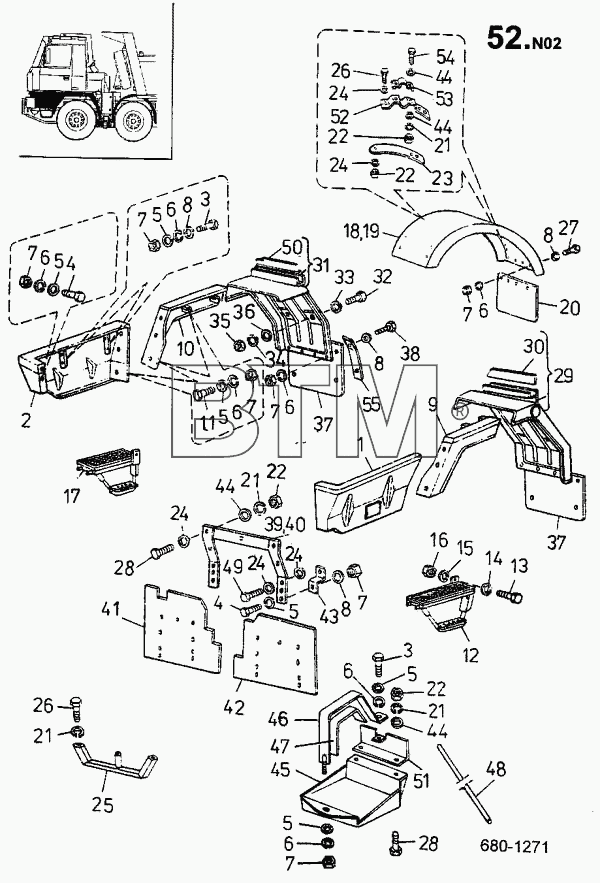

Каталог запасных частей к технике: ТАТРА 815-2 EURO II (справочная информация). Крылья, кожухи защитные (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 29 7307 {52N02/01} | Кожух боковой левый | ||
| 2 | 29 7310 {52N02/02} | Кожух боковой правый | ||
| 3 | 309 111 {52N02/03} | Болт ISО 4017 М6Х20-5.8-А4G | ||
| 4 | 309 111 {52N02/04} | Болт ISО 4017 М6Х16-5.8-А4G | ||
| 5 | 311 110 {52N02/05} | Шайба 6.4 СSN 02 1702.15 | ||
| 6 | Шайба пружинная 6 СSN 02 | Шайба пружинная 6 СSN 02 | ||
| 7 | 311 110 {52N02/07} | Гайка ISО 4032 М6-5-А2G | ||
| 8 | 311 110 {52N02/08} | Шайба 6.6 СSN 02 1727.15 | ||
| 9 | 29 8906 {52N02/09} | Крыло. левая часть | ||
| 10 | 29 8906 {52N02/10} | Крыло. правая часть | ||
| 11 | 309 110 {52N02/11} | Болт ISО 4017 М6Х16-5.6-А4G | ||
| 12 | 29 8796 {52N02/12} | Подножка нижняя левая | ||
| 13 | 309 111 {52N02/13} | Болт ISО 4017 М12Х30-5.6-А5G | ||
| 14 | 311 110 {52N02/14} | Шайба 13 СSN 02 1702.15 | ||
| 15 | Шайба пружинная 12 СSN 02 | Шайба пружинная 12 СSN 02 | ||
| 16 | 311 110 {52N02/16} | Гайка ISО 4032 М12-5-А3G | ||
| 17 | 29 8796 {52N02/17} | Подножка правая | ||
| 18 | 29 8932 0514 {52N02/18} | Крыло левое | ||
| 19 | 29 8932 0504 {52N02/19} | Крыло правое | ||
| 20 | 29 6505 1224 {52N02/20} | Фартук | ||
| 21 | Шайба пружинная 8 СSN 02 | Шайба пружинная 8 СSN 02 | ||
| 22 | 311 110 {52N02/22} | Гайка ISО 4032 М8-5-А2G | ||
| 23 | 29 6505 1444 {52N02/23} | Шайба | ||
| 24 | 311 110 {52N02/24} | Шайба 9 СSN 02 1727.15 | ||
| 25 | 29 8796 0694 {52N02/25} | Подножка | ||
| 26 | 309 111 {52N02/26} | Болт ISО 4017 М8Х25-5.8-А4G | ||
| 27 | 309 111 {52N02/27} | Болт ISО 4017 М6Х25-5.8-А4G | ||
| 28 | 309 110 {52N02/28} | Болт ISО 4017 М8Х20-5.6-А4G | ||
| 29 | 29 {52N02/29} | Крыло заднее. левая часть | ||
| 30 | 29 5125 0134 {52N02/30} | Прокладка 3 ММ | ||
| 31 | 29 8906 {52N02/31} | Часть крыла задняя правая | ||
| 32 | 309 111 {52N02/32} | Болт ISО 4017 М10Х30-5.6-А5G | ||
| 33 | 311 110 {52N02/33} | Шайба 10.5 СSN 02 1702.15 | ||
| 34 | Шайба пружинная 10 СSN 02 | Шайба пружинная 10 СSN 02 | ||
| 35 | 311 110 {52N02/35} | Гайка ISО 4032 М10-5-А3G | ||
| 36 | 311 110 {52N02/36} | Шайба 11 СSN 02 1727.15 | ||
| 37 | 29 6505 1024 {52N02/37} | Брызговик | ||
| 38 | 309 110 {52N02/38} | Болт ISО 4017 М6Х20-5.6-А4G | ||
| 39 | 29 8720 0264 {52N02/39} | Рамка левая | ||
| 40 | 29 8720 0254 {52N02/40} | Рамка правая | ||
| 41 | 29 6505 {52N02/41} | Фартук правый | ||
| 42 | 29 6505 1084 {52N02/42} | Фартук | ||
| 43 | 29 {52N02/43} | Держатель грязеуловителя | ||
| 44 | 311 110 {52N02/44} | Шайба 8.4 СSN 02 1702.15 | ||
| 45 | 29 4887 0184 {52N02/45} | Держатель | ||
| 46 | 29 8716 {52N02/46} | Лента крепления | ||
| 47 | 20 5416 1554 {52N02/47} | Уплотнитель | ||
| 48 | 20 5318 0204 {52N02/48} | Шланг | ||
| 49 | 309 110 {52N02/49} | Болт ISО 4017 М8Х40-5.6-А4G | ||
| 50 | 29 5125 {52N02/50} | Прокладка 3 ММ | ||
| 51 | 29 7879 0414 {52N02/51} | Кронштейн | ||
| 52 | 29 6507 1454 {52N02/52} | Держатель | ||
| 53 | 29 6616 0204 {52N02/53} | Хомут | ||
| 54 | 309 111 {52N02/54} | Болт ISО 4017 М8Х30-5.8-А4G | ||
| 55 | 29 6507 1204 {52N02/55} | Держатель |
