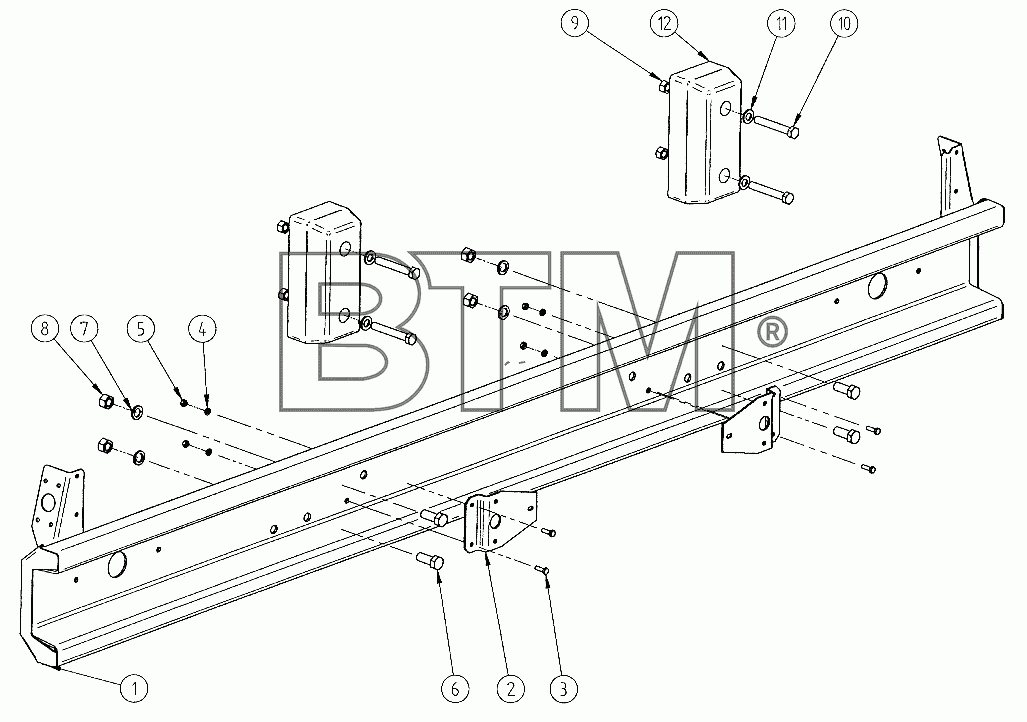

Каталог запасных частей к технике: СЗАП-9327 (справочная информация). Устройство опорное правое
1
2
3
4
5
6
7
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9328.002721.150 | Башмак | ||
| 2 | 9328.002721.204 | Кольцо внутреннее | ||
| 3 | 9328.002723.084 | Винт | ||
| 4 | Подшипник упорный 8209 | Подшипник упорный 8209 | ||
| 5 | 9328.002721.202 | Прокладка резиновая | ||
| 6 | Шпонка 10х8х45 | Шпонка 10х8х45 | ||
| 7 | 9328.002721.068 | Палец 12х38.018 | ||
| 8 | 1/05170/70 | Шайба пружинная 12 | ||
| 9 | 9328.002721.066 | Шайба концевая нижняя | ||
| 10 | 9328.002721.100 | Стойка выдвижная | ||
| 11 | 201538 | Болт М12х25 | ||
| 12 | Подшипник радиальный 108 | Подшипник радиальный 108 | ||
| 13 | 93281.002721.050 | Корпус правый | ||
| 14 | Подшипник радиальный 106 | Подшипник радиальный 106 | ||
| 15 | 93281.002721.060 | Шайба концевая верхняя | ||
| 16 | 9328.002723.082 | Гайка | ||
| 17 | Кольцо СГ 37-24-5 | Кольцо СГ 37-24-5 | ||
| 18 | 9328.002723.050 | Вал-шестерня входной правый | ||
| 19 | 9328.002721.064 | Шайба сферическая | ||
| 20 | 9328.002723.060 | Колесо зубчатое коническое | ||
| 21 | 9328.002723.056 | Колесо зубчатое | ||
| 22 | 9328.002723.090 | Стакан правого редуктора | ||
| 23 | 9328.002723.052 | Вал-шестерня промежуточный | ||
| 24 | 9328.002723.054 | Вал-шестерня выходной правый | ||
| 25 | 201456 | Болт М8х20 | ||
| 26 | 9328.002723.064 | Крышка резьбовая | ||
| 27 | 9328.002723.058 | Шестерня коническая | ||
| 28 | 9328.002723.068-01 | Подшипник промежуточного вала | ||
| 29 | 5320-3501134 | Чека осей колодок | ||
| 30 | 9328.002723.028 | Крышка корпуса | ||
| 31 | 1/03767/01 | Винт М6х16 | ||
| 32 | 9328.002723.098 | Палец | ||
| 33 | 1/05196/01 | Шайба плоская 8х17 | 4,20 руб. | |
| 34 | 9328.002721.086 | Рукоятка откидная | ||
| 35 | 9328.002721.082 | Пластина кронштейна | ||
| 36 | 9328.002721.084 | Ребро | ||
| 37 | 1/07342/01 | Шплинт разводной | ||
| 38 | 9328.002723.120 | Спецболт | ||
| 39 | 1/05173/70 | Шайба пружинная 18 | ||
| 40 | 9328.002723.070-01 | Подшипник входного вала | ||
| 41 | 9328.002723.104-10 | Планка отгибная | ||
| 42 | 1/26444/01 | Шайба плоская 6х15 |
