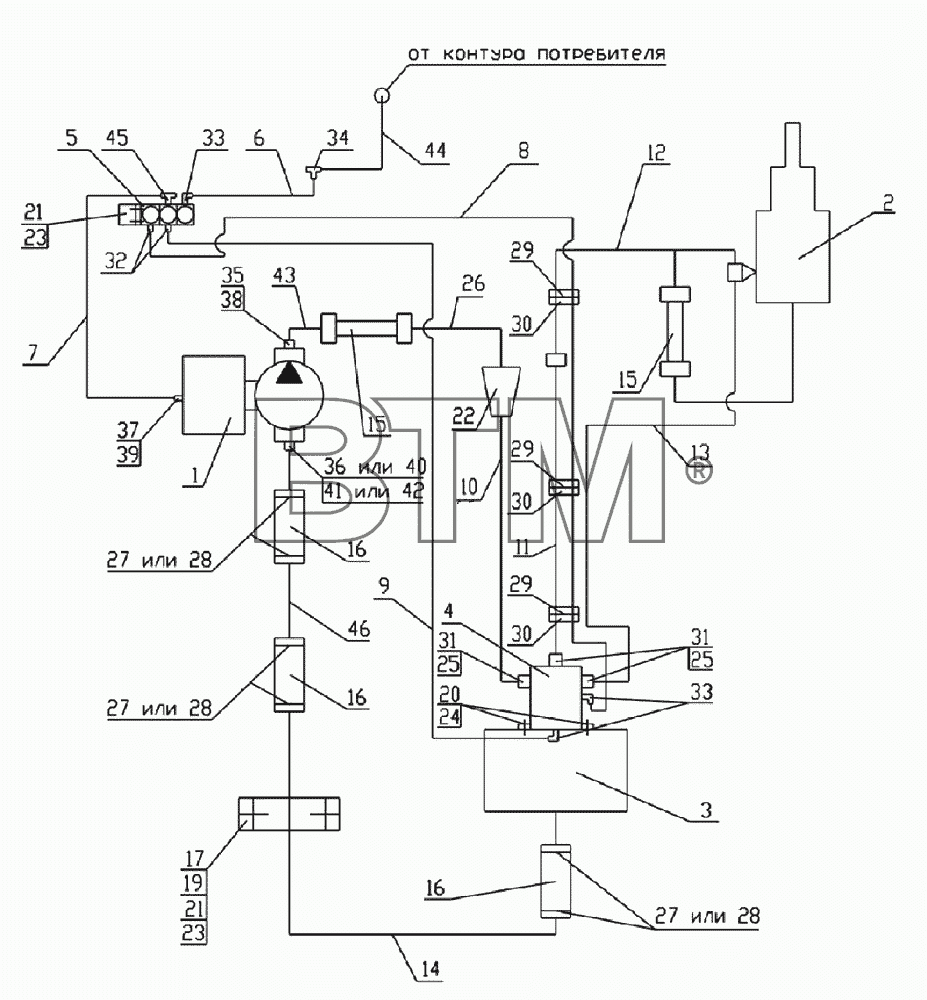

Каталог запасных частей к технике: ПАО "КамАЗ" КамАЗ-65201 (справочная информация). Гидросхема - 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
19
20
21
21
22
23
23
24
25
25
26
27
27
27
28
28
28
29
29
29
30
30
30
31
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | HYVA | Насос | ||
| 2 | 65201-8603001СБ | Установка гидроцилиндра | ||
| 3 | 65201-8608001СБ | Установка гидробака | ||
| 4 | 6520-8607010-10СБ | Гидрораспределитель | ||
| 5 | БЭК 37.000-02ГЧ | Блок электромагнитных клапанов | ||
| 6 | 65201-8606015СБ | Трубка подвода воздуха | ||
| 7 | 65201-8606020СБ | Трубка подвода воздуха | ||
| 8 | 6520-8606030СБ | Трубка подвода воздуха | ||
| 9 | 6520-8606035СБ | Трубка подвода воздуха | ||
| 10 | 65201-8609012СБ | Труба высокого давления | ||
| 11 | 65201-8609016СБ | Труба высокого давления | ||
| 12 | 6540-8609018СБ | Труба высокого давления | ||
| 13 | 65201-8609024CB | Труба высокого давления | ||
| 14 | 65201-8609141 | Труба низкого давления | ||
| 15 | 6522-8609090СБ | Рукав высокого давления | ||
| 16 | 6520-8609119 | Рукав, длина 155 | ||
| 17 | 6522-8609127 | Скоба диаметр 42 | ||
| 19 | 1/60434/21 | Болт М8-6gх20 | ||
| 20 | Винт М10х1.25х25.56.05 | Винт М10х1.25х25.56.05 ГОСТ 11738-84 | ||
| 21 | 1/61008/11 | Гайка М8х1,25-6Н | ||
| 22 | 65201-8607110СБ | Установка фильтра | ||
| 23 | 1/05166/73 | Шайба 8 пружинная | ||
| 24 | 1/05168/77 | Шайба 10 пружинная | ||
| 25 | Кольцо 024-028-25-2-2 | Кольцо 024-028-25-2-2 ГОСТ 9833-73 | ||
| 26 | 65201-8609014СБ | Труба высокого давления | ||
| 27 | СБИТ 305419004-25 | Хомут стяжной (50-70)х13 СБИТ 305419003ТУ | ||
| 28 | TORRO 50-70/12-C7W1 | Хомут с червячной резьбой DIN 3017 | ||
| 29 | 1/02908/90 | Хомут 40 | ||
| 30 | 6520-8606013 | Прокладка | ||
| 31 | ОГК 67-02.001 | Штуцер | ||
| 32 | 853973 | Штуцер ввертной задних колес | ||
| 33 | 864822 | Угольник ввертной | ||
| 34 | 864919 | Тройник проходной | ||
| 35 | 6520-8609155-10 | Штуцер | ||
| 36 | 6522-8609151-10СБ | Патрубок | ||
| 37 | 65115-8606113-01 | Штуцер | ||
| 38 | Кольцо 037-041-25-2-2 | Кольцо 037-041-25-2-2 ГОСТ 9833-73 | ||
| 39 | 1/02984/60 | Прокладка 12,2х18х1,5 | 9,20 руб. - 18,30 руб. | |
| 40 | 6522-8609156-10 | Патрубок | ||
| 41 | 1/02651/60 | Прокладка | ||
| 42 | 6520-8609057 | Прокладка | ||
| 43 | 6460-8609030-20СБ | Труба высокого давления | ||
| 44 | БЭК 37.020 | Трубка подвода воздуха | ||
| 45 | 864892 | Тройник ввертной симметричный | ||
| 46 | 6522-8609141-30СБ | Труба низкого давления |
