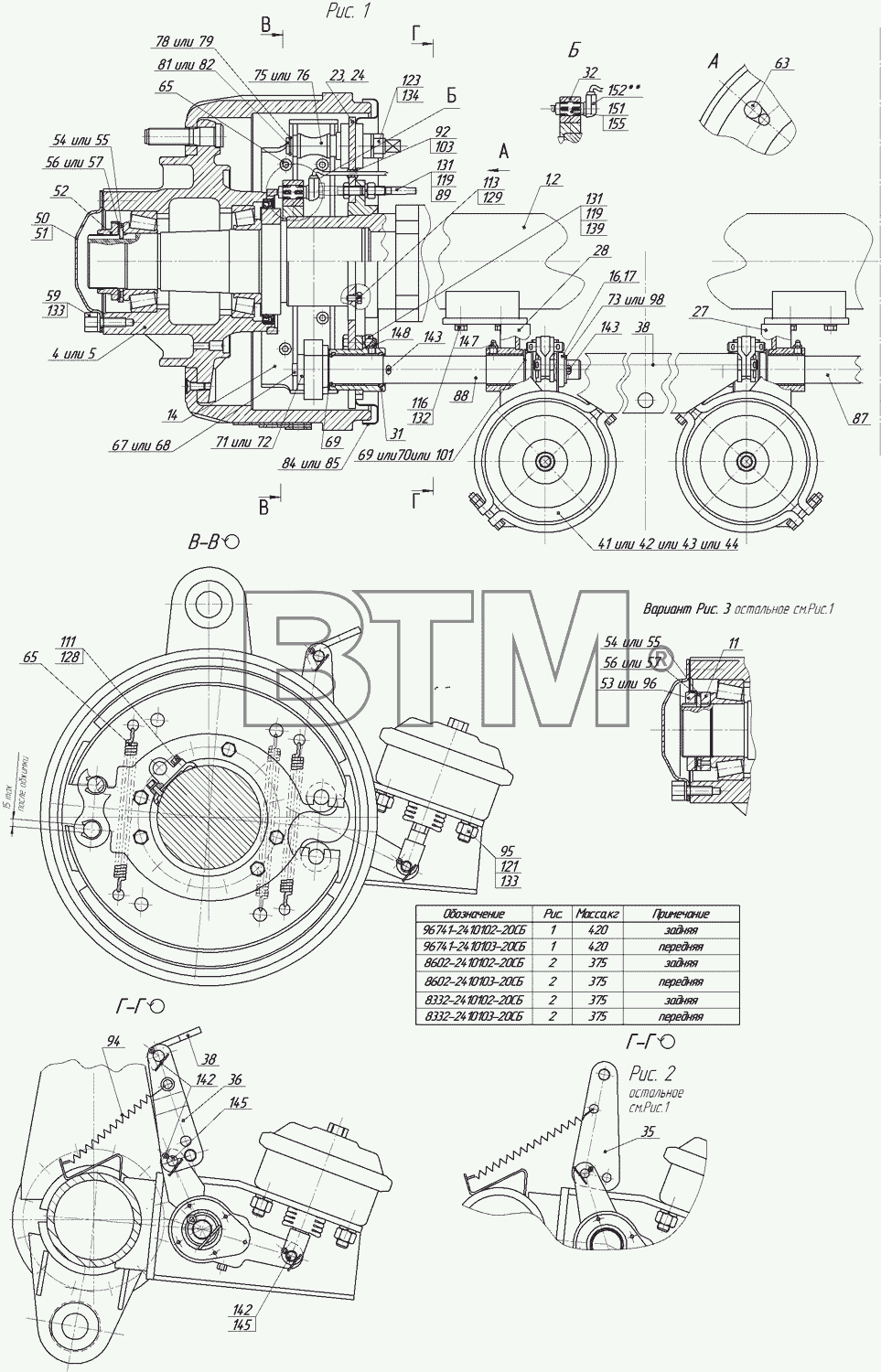

Каталог запасных частей к технике: НефАЗ-9334-20 (справочная информация). Ось со ступицами и тормозами
/4.gif)
1
1
1
2
2
2
4
5
11
14
16
17
23
24
27
28
31
32
35
36
38
38
41
42
43
44
50
51
52
53
54
54
55
55
56
56
57
57
59
63
65
65
67
68
69
69
70
71
72
73
75
76
78
79
81
82
84
85
87
88
89
92
94
95
96
98
101
103
111
113
116
119
119
121
123
128
129
131
131
132
133
133
134
139
142
142
143
143
145
145
147
148
151
152
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 96741-2410110-20 | Ось (задняя) | ||
| 1 | 8602-2410110-20 | Ось (задняя) | ||
| 1 | 8332-2410110-20 | Ось (задняя) | ||
| 2 | 96741-2410111-20 | Ось (передняя) | ||
| 2 | 8332-2410111-20 | Ось (передняя) | ||
| 2 | 8602-2410111-20 | Ось (передняя) | ||
| 4 | 65115-3104007-20 | Ступица заднего колеса с барабаном | ||
| 5 | 65115-3104007-22 | Ступица заднего колеса с барабаном и ротором | ||
| 11 | 96741-3104076 | Гайка подшипника | ||
| 14 | 53212-3501090 | Колодка с накладками в сборе | ||
| 16 | 96741-3501136 | Рычаг регулировочный | ||
| 17 | 5320-3501136 | Рычаг регулировочный | 95,70 руб. | |
| 23 | 96741-3502012 | Суппорт заднего тормоза правый | ||
| 24 | 96741-3502013 | Суппорт заднего тормоза левый | ||
| 27 | 96741-3502120-10 | Кронштейн правый с втулкой | ||
| 28 | 96741-3502121-10 | Кронштейн левый с втулкой | ||
| 31 | 96741-3502128 | Опора разжимного кулака | ||
| 32 | 96741-3502300-01 | Держатель датчика | ||
| 35 | 96742-3508150 | Рычаг | ||
| 36 | 96742-3508150-01 | Рычаг | ||
| 38 | 96742-3508220 | Уравнитель | ||
| 40 | 661-3519110 | Тормозная камера в сборе | ||
| 41 | 500-3519110-01 | Тормозная камера в сборе | ||
| 42 | 661-3519210 | Камера тормозная тип 24 | ||
| 43 | Г-100-3519210 | Тормозная камера | ||
| 44 | 96741-3519210 | Тормозная камера | ||
| 50 | 96741-2410004 | Прокладка | ||
| 51 | 96741-3104016 | Крышка | ||
| 52 | 205-3104077 | Гайка подшипника | ||
| 53 | 96741-3104078 | Контргайка | ||
| 54 | 5320-3104079 | Шайба замковая | ||
| 55 | 96741-3104079 | Шайба замковая | ||
| 56 | 5320-3104082 | Замковая контргайка | 34,10 руб. | |
| 57 | 96741-3104082 | Шайба стопорная | ||
| 59 | 96741-3104084 | Болт | ||
| 63 | 96741-3501031 | Заглушка | ||
| 65 | 5320-3501035 | Пружина | 70,50 руб. | |
| 67 | 96741-3501107 | Ось ролика | ||
| 68 | 5320-3501107 | Ось ролика | ||
| 69 | 96741-3501108 | Шайба | ||
| 70 | 9334-08-3501108 | Шайба | ||
| 71 | 96741-3501109 | Ролик колодки тормоза | ||
| 72 | 5320-3501109-10 | Ролик колодки | ||
| 73 | 96741-3501110 | Шайба | ||
| 75 | 96741-3501132 | Ось колодки | ||
| 76 | 53212-3501132 | Ось колодки | ||
| 78 | 96741-3501133 | Накладка осей колодок | ||
| 79 | 5320-3501133 | Накладка осей колодки | ||
| 81 | 96741-3501134 | Чека оси колодки | ||
| 82 | 5320-3501134 | Чека оси колодок | ||
| 84 | 96741-3502030 | Щиток заднего тормоза | ||
| 85 | 53212-3502030 | Щиток заднего тормоза | ||
| 87 | 9693-3502110 | Кулак разжимной правый | ||
| 88 | 9693-3502111 | Кулак разжимной левый | ||
| 89 | 96742-3502113 | Болт специальный | ||
| 92 | 96741-3502302-01 | Кольцо | ||
| 94 | 9674-3508161 | Пружина | ||
| 95 | 55102-8501206 | Шайба | ||
| 96 | 853527 | Контргайка | ||
| 98 | 853641 | Шайба | ||
| 101 | 853642 | Шайба | ||
| 103 | 7889-1089 | Заглушка | ||
| 111 | 1/09021/21 | Болт | ||
| 113 | 1/60431/21 | Болт ТЕМ8-6gх14 | ||
| 116 | 853048 | Болт М14х1,5-6gх30 | ||
| 119 | 1/61015/11 | Гайка М12х1,25-6Н | 14,20 руб. | |
| 121 | 356-70503 | Гайка ЕМ16х1,5-6Н | ||
| 123 | 1/21643/11 | Гайка ЕМ20х1,5-6Н | 77,90 руб. | |
| 128 | 1/05164/70 | Шайба пружинная 6 | ||
| 129 | 1/05166/70 | Шайба пружинная 8 | ||
| 131 | 1/05170/70 | Шайба пружинная 12 | ||
| 132 | 1/05171/73 | Шайба пружинная 14 | ||
| 133 | 1/05172/70 | Шайба пружинная 16 | ||
| 134 | 1/05174/70 | Шайба плоская 20х35 | ||
| 139 | 1/42747/31 | Болт самоконтрящий М12х1,25-6gх40 | ||
| 142 | 1/07338/01 | Шплинт разводной 4х40 | ||
| 143 | 1/07985/01 | Шплинт разводной 6х50 | ||
| 145 | 260088 | Палец 12х38 ОСТ 37.001.163-79 | 68,40 руб. | |
| 147 | 864006 | Масленка 1.3.06 ГОСТ 19853-74 | ||
| 148 | 864009 | Масленка 2.3.45.Ц6ХР ГОСТ 19853-74 | ||
| 151 | 899 760 510 4 | Втулка | ||
| 152 | 441 032 8080 | Датчик АБС+SO | ||
| 155 | 8305020684 | Смазка WABCO |
