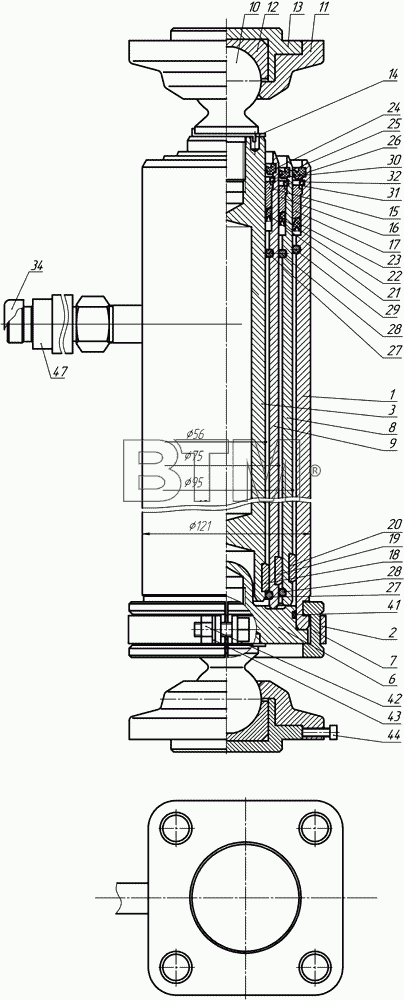

Каталог запасных частей к технике: НефАЗ-8560 (2008) (справочная информация). Гидроцилиндр 8560-8603010
/60.gif)
1
2
3
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
34
41
42
43
44
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8560-8603015 | Корпус гидроцилиндра | ||
| 2 | 5511-8603050 | Хомут | ||
| 3 | 55102-8603125 | Плунжер | ||
| 6 | 5511-8603024 | Днище гидроцилиндра | ||
| 7 | 5511-8603026 | Полукольцо обоймы | ||
| 8 | 55102-8603103-20 | Плунжер | ||
| 9 | 55102-8603104-20 | Плунжер | ||
| 10 | 5511-8603147 | Головка шаровая | ||
| 11 | 15.8603551 | Опора шаровая | ||
| 12 | 15.8603553-10 | Вкладыш | ||
| 13 | 15.8603554-10 | Вставка | ||
| 14 | 5511-8603154 | Шайба стопорная | ||
| 15 | 12.8603401-40 | Направляющая | ||
| 16 | 13.8603401-40 | Направляющая | ||
| 17 | 14.8603401-40 | Направляющая | ||
| 18 | 12.8603402-10 | Направляющая нижняя | ||
| 19 | 13.8603402-10 | Направляющая нижняя | ||
| 20 | 14.8603402-10 | Направляющая нижняя | ||
| 21 | 12.8603403-14 | Манжета | ||
| 22 | 13.8603403-14 | Манжета | ||
| 23 | 14.8603403-14 | Манжета | ||
| 24 | 12.8603404-24 | Чистильщик | ||
| 25 | 13.8603404-24 | Чистильщик | ||
| 26 | 14.8603404-24 | Чистильщик | ||
| 27 | 12.8603407-01 | Кольцо упорное | ||
| 28 | 13.8603407-01 | Кольцо упорное | ||
| 29 | 14.8603407-01 | Кольцо упорное | ||
| 30 | 12.8603408 | Кольцо разрезное | ||
| 31 | 13.8603408 | Кольцо разрезное | ||
| 32 | 14.8603408 | Кольцо разрезное | ||
| 34 | 5511-8607086 | Пробка транспортная самонарезная | ||
| 41 | 094-100-36-2-2 | Кольцо 094-100-36-2-2 ГОСТ 9833-73 | ||
| 42 | 1/21647/11 | Гайка | ||
| 43 | 870851 | Шайба замковая 10,2х18 | ||
| 44 | 1/09024/21 | Болт М6-6gх20 | ||
| 47 | 4528-8603610 | Замедлитель |
