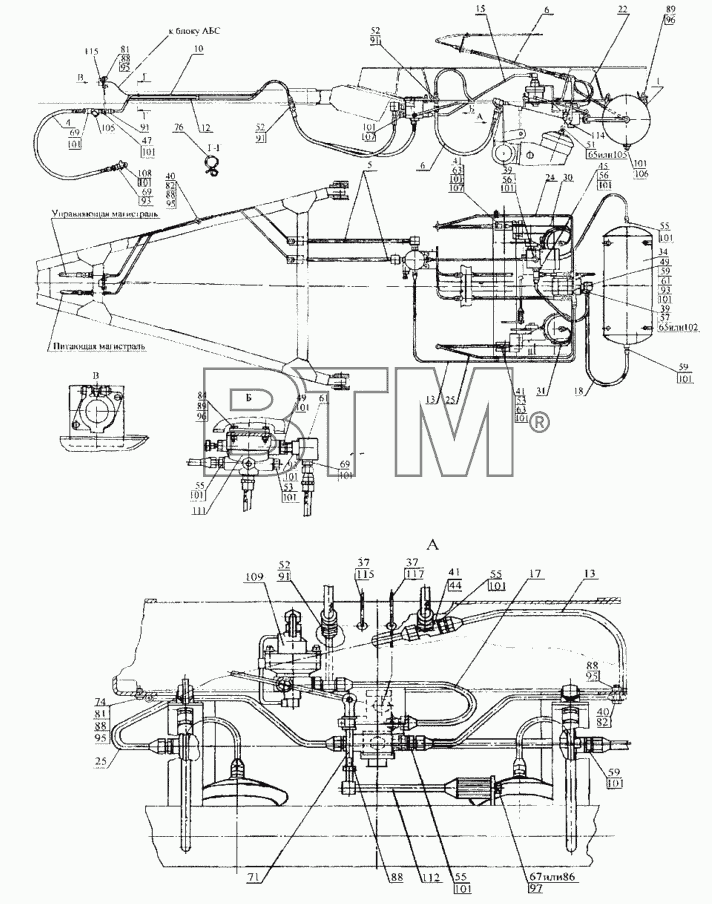

Каталог запасных частей к технике: НефАЗ-8332 (справочная информация). Установка пневматических тормозов
1
4
5
6
6
10
12
13
13
15
17
18
22
24
25
25
30
31
34
37
37
39
39
40
40
41
41
41
44
45
47
49
49
51
52
52
52
53
53
55
55
55
55
56
56
57
59
59
59
61
61
63
63
65
65
67
69
69
69
71
74
76
81
81
86
89
89
91
91
91
91
93
93
93
97
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
101
102
105
105
106
107
107
108
109
111
112
114
115
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8602-3500040 | Хомут | ||
| 4 | 8602-3506060 | Шланг | ||
| 5 | 9693ОН-3506060 | Шланг | ||
| 6 | 96741-3506060 | Шланг | ||
| 10 | 8332-3506170 | Трубка промежуточная питающей магистрали | ||
| 12 | 8332-3506172 | Трубка промежуточная управляющей магистрали | ||
| 13 | 8602-3506176 | Трубка воздухораспределителя к воздушному баллону | ||
| 15 | 8332-3506180 | Трубка от воздухораспределителя к регулятору тормозных сил | ||
| 17 | 8332-3506184 | Трубка от регулятора тормозных сил к ускорительному клапану АБС | ||
| 18 | 8332-3506186 | Трубка от воздушного баллона к ускорительному клапану АБС | ||
| 22 | 8332-3506201 | Трубка от тройника регулятора тормозных сил к штуцеру | ||
| 24 | 8332-3506211 | Трубка от ускорительного клапана АБС правая | ||
| 25 | 8332-3506212 | Трубка от ускорительного клапана АБС левая | ||
| 28 | 8332-3506231 | Трубка от тройника к воздушному баллону | ||
| 30 | 8332-3506300 | Трубка к тормозной камере правая | ||
| 31 | 8332-3506301 | Трубка к тормозной камере левая | ||
| 34 | 96742-3513015 | Баллон воздушный | ||
| 37 | 8332-3500024 | Втулка разрезная | ||
| 39 | 9674-3500034 | Угольник ввертный | ||
| 40 | 9674-3500035 | Скоба | ||
| 41 | 96741-3506088 | Гайка | ||
| 44 | 96741-3506091 | Тройник | ||
| 45 | 96741-3506092 | Тройник ввертной | ||
| 47 | 8602-3506093 | Штуцер | ||
| 49 | 9674-3506231 | Переходник | ||
| 51 | 96741-3506231 | Переходник | ||
| 52 | 8602-3506238 | Штуцер | ||
| 53 | 9674-3506394 | Пробка | ||
| 55 | 9674-3522169 | Штуцер | ||
| 56 | 9674-3522171 | Переходник | ||
| 57 | 96741-3522172-01 | Переходник | ||
| 59 | 96742-3522175 | Штуцер | ||
| 61 | 96741-3522177-01 | Угольник | ||
| 63 | 96741-3522222 | Тройник | ||
| 65 | 96741-3522226 | Прокладка | ||
| 67 | 96741-3522228 | Болт | ||
| 69 | 8602-35222229-01 | Штуцер | ||
| 71 | 8602-3533033 | Штанга | ||
| 74 | 9674-3700033 | Скоба | ||
| 76 | 4960-3724195 | Хомут | ||
| 81 | 1/60434/21 | Болт | 4,40 руб. | |
| 86 | 1/55403/21 | Болт М12х1,25-6gх25 | ||
| 89 | 1/21647/11 | Гайка | ||
| 91 | 1/07266/11 | Гайка низкая М18х1,5-6Н | ||
| 93 | 1/07268/21 | Гайка ЕМ22х1,5-6Н | ||
| 97 | 1/05170/70 | Шайба пружинная 12 | ||
| 101 | 1/02634/60 | Прокладка 22х28х1,5 | ||
| 102 | 1/02570/60 | Прокладка | 29,60 руб. | |
| 105 | 12.3511310 | Фильтр магистральный | ||
| 106 | 100-3513110 | Кран слива конденсата | 105,20 руб. | |
| 107 | Г-100-3515310 | Клапан контрольного вывода | ||
| 108 | 100-3521110 | Головка соединительная типа «Палм» | ||
| 109 | Г-100-3533010 | Регулятор тормозных сил | ||
| 111 | 11.3531010-70 | Клапан воздухораспределительный | ||
| 112 | Г-100-3533110 | Упругий элемент | ||
| 114 | 472 1950 200 | Модулятор тормозного давления | ||
| 115 | 449 1120 800 | Кабель питания с розеткой ISO7638 | ||
| 129 | 449 4120 600 | Кабель на ускорительный клапан |
