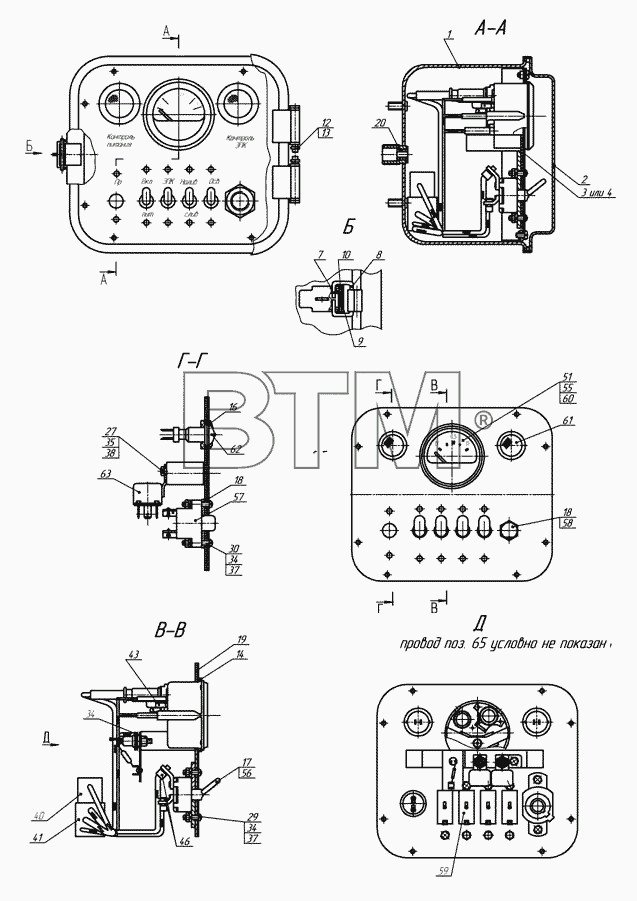

Каталог запасных частей к технике: НефАЗ-6606 (справочная информация). 2Э66061-3718310, 2Э66061-3718311 Щиток управления
1
2
3
4
7
8
9
10
12
12
14
16
17
17
18
18
19
19
20
27
29
30
34
34
34
35
37
37
38
40
41
43
46
51
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2Э66061-3718311Э4 | 2Э66061-3718311Э4 | Схема электрическая соединений | ||
| 96741-3718300Э4 | 96741-3718300Э4 | Схема электрическая соединений | ||
| 1 | 2Э66061-3718110 | Корпус в сборе | ||
| 2 | 2Э66061-3718120 | Крышка | ||
| 3 | 9674-3718233 | Панель | ||
| 4 | 9674-3718239 | Плата монтажная | ||
| 7 | 9674-3718251 | Рычаг | ||
| 8 | 9674-3718252 | Скоба | ||
| 9 | 9674-3718253 | Пружина | ||
| 10 | 9674-3718254 | Ось (Проволока 2,0-ОС ГОСТ 3282-74) | ||
| 11 | 9674-3718255 | Прокладка | ||
| 12 | 9674-3718256 | Шайба замковая | ||
| 13 | 9674-3718257 | Ось | ||
| 14 | 9674-3718237 | Прокладка | ||
| 15 | 9674-3718238 | Прокладка | ||
| 16 | 9674-3718243 | Прокладка | ||
| 17 | 9674-3718244 | Прокладка | ||
| 18 | 9674-3718245 | Прокладка | ||
| 19 | 96741-3718301 | Фальшпанель | ||
| 19 | 66061-3718235-01 | Фальшпанель | ||
| 20 | 9674-3719017 | Втулка | ||
| 27 | 1/09021/21 | Болт | ||
| 29 | 1/32719/01 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | ||
| 30 | 1/32724/01 | Винт | ||
| 34 | 1/07940/11 | Гайка | ||
| 35 | 1/58962/11 | Гайка М6-6Н | 1,30 руб. | |
| 37 | 1/11953/70 | Шайба пружинная 4 | ||
| 38 | 1/05164/70 | Шайба пружинная 6 | ||
| 39 | 4573739011 | Колодка штыревая 02-6,3-06 | ||
| 40 | 4573739004 | Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88 | ||
| 41 | 4573739007 | Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88 | ||
| 42 | 4573738004 | Штырь 03-6,3-12 ОСТ 37.003.032-88 | ||
| 43 | 4573738006 | Гнездо 02-6,3-12 ОСТ 37.003.032-88 | ||
| 46 | 4573738526 | Наконечник | ||
| 47 | 4573738527 | Наконечник | ||
| 48 | 4573738528 | Наконечник ф 6,5 ОСТ 37.003.040-81 | ||
| 51 | А24-1 | Лампа | ||
| 55 | 4573737329 | Патрон ЛВ 211-329 | ||
| 56 | 4573734661 | Выключатель 46.3710 | ||
| 57 | 45 7373 4133 | Кнопка контроля схемы сигнализации ВК322 | ||
| 58 | 292.3722 | Предохранитель | ||
| 59 | 4573431057 | Переключатель 51.3709 | ||
| 60 | 4573821258 | УказательУровня топливаУБ 170Н-3806010 | ||
| 61 | 4573747279 | Фонарь контрольной лампы 123.3803 | ||
| 62 | 4573747274 | Фонарь контрольной лампы 124.3803 | ||
| 63 | 11.3747 | Реле | ||
| 65 | ПГВА-Т-0,75 | Провод | ||
| 65 | ПГВА-Т-0,75 | Провод | ||
| 66 | Трубка | Трубка |
