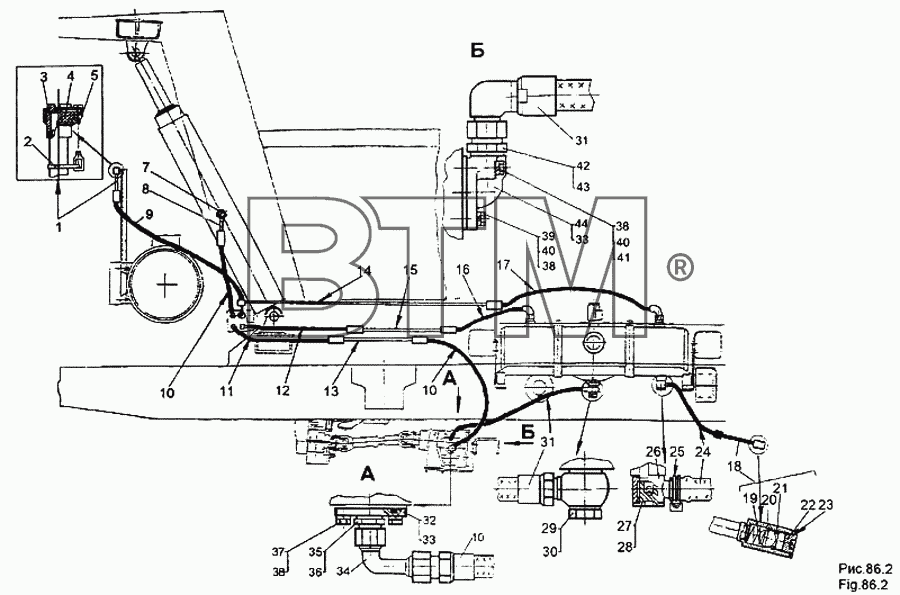

Каталог запасных частей к технике: МЗКТ-65158 (справочная информация). Установка трубопроводов системы подъёма
1
2
3
4
5
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 201454 | 201454 | Болт М8-6gх16 | ||
| 371046 | 371046 | Болт М27х2 | ||
| 252135 | 252135 | Шайба 8Т | ||
| 252038 | 252038 | Шайба 8 | ||
| 379920 | 379920 | Хомут 25 | ||
| 75165-8609066 | 75165-8609066 | Рукав Ф25 | ||
| 6515-8609127 | 6515-8609127 | Прокладка | ||
| 7414-1922142 | 7414-1922142 | Планка | ||
| 7414-1922140 | 7414-1922140 | Планка | ||
| 379201 | 379201 | Кляммер | ||
| 250510 | 250510 | Гайка М8х1-6Н | ||
| 200267 | 200267 | Болт М8-6gх45 | ||
| 543-3506226-А | 543-3506226-А | Прокладка резиновая Д4101.545 | ||
| 1 | 6515-8609170 | Трубопровод | ||
| 2 | 7413-1909096 | Звено концевое | ||
| 3 | 7413-1909098 | Прокладка | ||
| 4 | 7413-1909094 | Крышка | ||
| 5 | 200-1103080 | Цепочка | ||
| 8 | 6515-8609200 | Трубопровод | ||
| 9 | 65158-8609380 | Шланг | ||
| 10 | 6515-8609380 | Шланг | ||
| 11 | 6515-8609381 | Шланг 20 | ||
| 12 | 543М-1719065 | Шланг | ||
| 13 | 6515-8609160 | Трубопровод | ||
| 14 | 6515-8609130 | Трубопровод | ||
| 15 | 6515-8609140 | Трубопровод | ||
| 16 | 547А-1719195 | Шланг | ||
| 17 | 543-1719125 | Шланг | ||
| 18 | 6515-8609150 | Труба с клапаном | ||
| 19 | 543-1718366 | Пружина сливного клапана | ||
| 20 | 0000-3410201 | Шарик 26,988-100 | ||
| 21 | 543-1718370 | Седло сливного клапана | ||
| 22 | 547В-1101348-01 | Пробка сливная | ||
| 23 | 0000-3515839 | Кольцо У-35х30-2 | ||
| 24 | 6515-8609066 | Рукав Ф25 | ||
| 25 | 64229-1303650 | Хомут | ||
| 26 | 7930-1918050 | Соединитель | ||
| 27 | 7930-1918065 | Болт | ||
| 28 | 0000-3515839 | Кольцо У-35х30-2 | ||
| 29 | 6515-8609129 | Соединитель | ||
| 30 | 376355-01 | Шайба 45 | ||
| 31 | 6515-8609025-10 | Шланг | ||
| 32 | 6515-8609064 | Фланец | ||
| 33 | 0000-2409772 | Кольцо 050-060-58-2-2 | ||
| 34 | 79221-1922050 | Соединитель | ||
| 35 | 7413-1922057 | Соединитель | ||
| 36 | 376193 | Шайба 27 | ||
| 37 | 201542 | Болт М12-6gх35 | ||
| 38 | 252137 | Шайба 12 ОТ | ||
| 39 | 201540 | Болт М12-6gх30 | ||
| 40 | 252007 | Шайба 12 | ||
| 41 | 200372 | Болт М12-6hх65 | ||
| 42 | 543-1719522 | Штуцер | ||
| 43 | 543-1719012 | Прокладка | ||
| 44 | 6515-8609070 | Патрубок |
