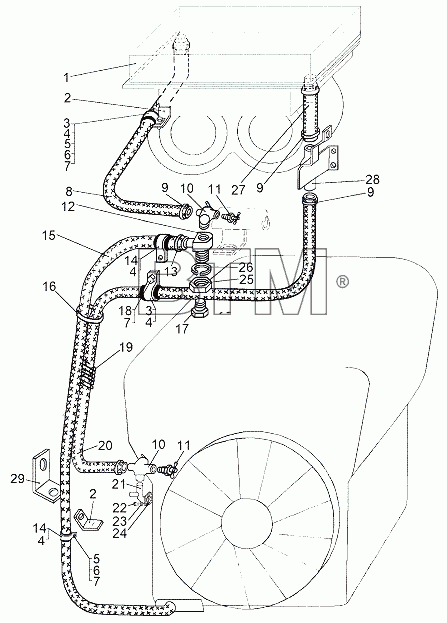

Каталог запасных частей к технике: МЗКТ-65151 "Волат" (справочная информация). Установка трубопроводов отопителя
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
7
8
9
9
9
10
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 64221-8101010 | Отопитель | ||
| 2 | 74295-8101046 | Кронштейн | ||
| 3 | 379202 | Кляммер | ||
| 4 | 543-3506226-А | Прокладка резиновая Д4101.545 | ||
| 5 | 201422 | Болт М6-6gх25 | ||
| 6 | 250508 | Гайка М6-6Н | ||
| 7 | 252134 | Шайба 6Т | ||
| 8 | 742952-8101270 | Рукав | ||
| 9 | 379936 | Хомут 26 | ||
| 10 | 5336-8101310 | Краник отопителя | ||
| 11 | 6923-1305010 | Краник сливной | ||
| 12 | 742952-8101281 | Патрубок | ||
| 13 | 379952 | Хомут 30 | ||
| 14 | 379673 | Кляммеp | ||
| 15 | 742952-8101692 | Рукав D18 | ||
| 16 | 64227-3724628 | Хомут | ||
| 17 | 262542 | Пробка КГ 1/4" | ||
| 18 | 201418 | Болт М6-6gх16 | ||
| 19 | 543-3408135 | Пружина защитная | ||
| 20 | 742952-8101271 | Рукав D16 | ||
| 21 | 692371-8101245 | Патрубок | ||
| 22 | 201456 | Болт М8-6gх20 | ||
| 23 | 252135 | Шайба 8Т | ||
| 24 | 6923-1015088 | Прокладка | ||
| 25 | 250640 | Гайка М20х1,5-6Н | ||
| 26 | 252161 | Шайба 20Л | ||
| 27 | 742952-8101272 | Рукав D16 | ||
| 28 | 64221-8101150 | Кран управления отопителем | ||
| 29 | 692371-8101233 | Кронштейн |
