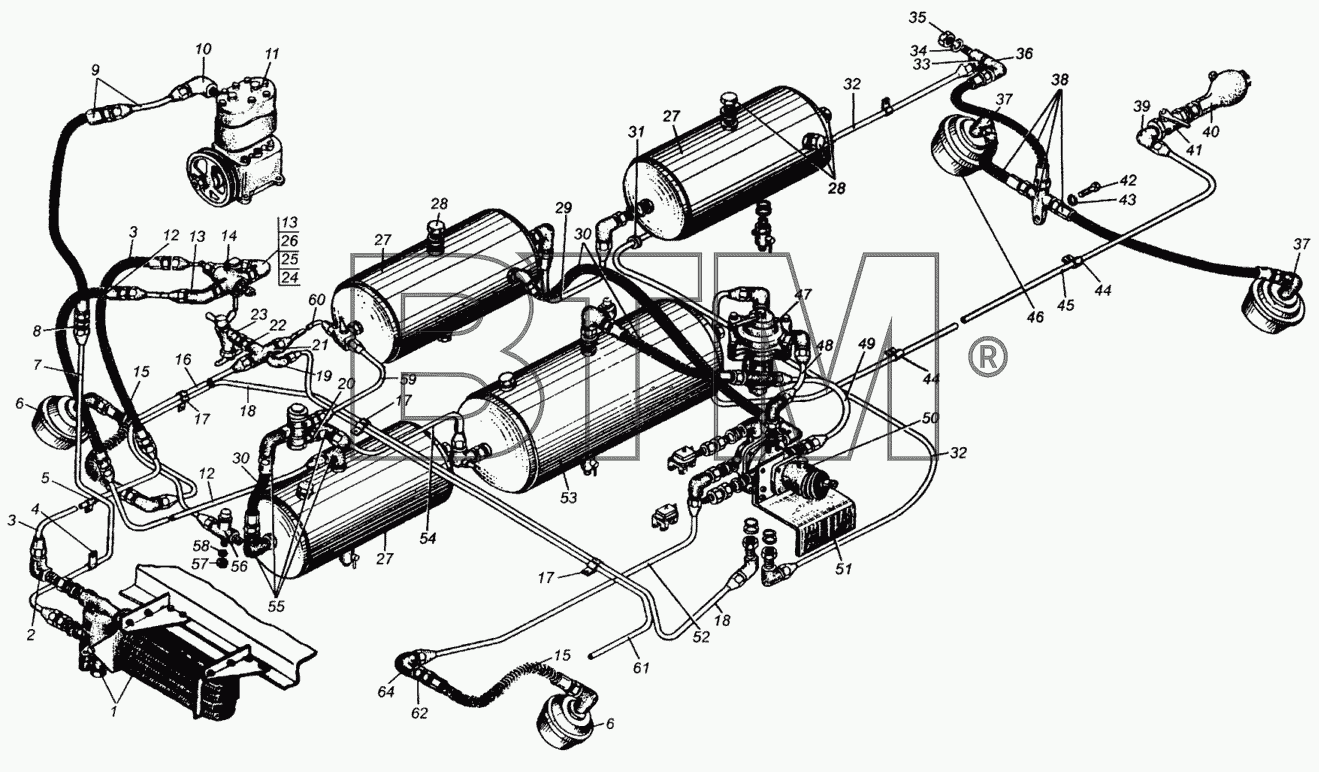

Каталог запасных частей к технике: МАЗ-5549 (справочная информация). Привод пневматический тормозов МАЗ-509А
1
2
3
3
4
5
6
6
7
8
9
10
11
12
12
13
13
14
15
15
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
30
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200-3521018-Г | 200-3521018-Г | Крышка корпуса соединительной головки | ||
| 201420-П29 | 201420-П29 | Болт М6х20 | 5,50 руб. | |
| 201424-П29 | 201424-П29 | Болт | ||
| 250508-П29 | 250508-П29 | Гайка М6 | ||
| 250659-П29 | 250659-П29 | Гайка | ||
| 12.3520040 | 12.3520040 | Гайка разобщительного крана | ||
| 252707-П2 | 252707-П2 | Заклепка | ||
| 130-3509018-Б | 130-3509018-Б | Картер компрессора в сборе | ||
| 200-3521020-Б | 200-3521020-Б | Кольцо соединительной головки уплотнительное | ||
| 008-011-19-2-2 | 008-011-19-2-2 | Кольцо | ||
| 012-016-25-2-2 | 012-016-25-2-2 | Кольцо резиновое | ||
| 020-025-30-2-3 | 020-025-30-2-3 | Кольцо | ||
| 130-3509009-Б | 130-3509009-Б | Компрессор в сборе (без шкива) | ||
| 120-3506353-Б | 120-3506353-Б | Корпус крана отбора воздуха | ||
| 12.3520016 | 12.3520016 | Корпус разобщительного крана | ||
| 214Б-3521016-Б | 214Б-3521016-Б | Корпус соединительной головки | ||
| 5335-3520030 | 5335-3520030 | Ниппель разобщительного крана и соединительной головки | ||
| 12.3520018 | 12.3520018 | Пробка разобщительного крана | ||
| 5335-3512002 | 5335-3512002 | Регулятор давления с кронштейном в сборе | ||
| 200-3520020-Б | 200-3520020-Б | Ручка пробки разобщительного крана | ||
| 120-3506365-А2 | 120-3506365-А2 | Стержень крана отбора воздуха в сборе | ||
| 500-3519110-01 | 500-3519110-01 | Тормозная камера задняя в сборе | ||
| 379762-П29 | 379762-П29 | Угольник конечный | ||
| 379053-П29 | 379053-П29 | Угольник конечный | ||
| 12.3520038 | 12.3520038 | Уплотнитель | ||
| 252142-П2 | 252142-П2 | Шайба пружинная | ||
| 252134-П2 | 252134-П2 | Шайба | ||
| 5336-3506187 | 5336-3506187 | Шланг от двойного защитного клапана к левому воздушному баллону в сборе | ||
| 5336-3506187 | 5336-3506187 | Шланг от двойного защитного клапана к левому воздушному баллону в сборе | ||
| 258928-11 | 258928-11 | Штифт | ||
| 1 | 11.3511010 | Влагоотделитель в сборе | ||
| 2 | 402776-П29 | Угольник | ||
| 3 | 5335-3506142 | Трубка от влагоотделителя к регулятору давления со шлангом в сборе | ||
| 4 | 315407-П29 | Кляммер воздухопровода | ||
| 5 | 315406-П29 | Кляммер | ||
| 6 | 500-3519010-01 | Камера тормозная | ||
| 7 | 533507-3506178 | Трубка от компрессора к влагоотделителю в сборе | ||
| 8 | 379501-П29 | Ниппель | ||
| 9 | 533507-3506197 | Трубка от компрессора к влагоотделителю со шлангом в сборе | ||
| 10 | 379652-П29 | Угольник воздухопровода | ||
| 11 | 500-3509015-Б1 | Компрессор в сборе | ||
| 12 | 509А-3506148 | Трубка от регулятора давления к воздушному баллону со шлангом в сборе | ||
| 13 | 402776-П29 | Угольник | ||
| 14 | 11.3512010 | Регулятор давления с предохранительным клапаном в сборе | ||
| 15 | 500-3506060-Б2 | Шланг | 331,60 руб. - 627,60 руб. | |
| 16 | 5335-3506248 | Трубка к пневматическому крану управления подъема платформы передняя в сборе | ||
| 17 | 315409-П29 | Кляммер двойной | ||
| 18 | 509А-3506282 | Трубка от тормозного крана к правой тормозной камере в сборе | ||
| 19 | 404314-П29 | Штуцер | ||
| 20 | 100-3515110 | Клапан защитный двойной в сборе | ||
| 21 | 403042-П29 | Тройник | ||
| 22 | 375010-П29 | Гайка | ||
| 23 | 120-3506350-А1 | Кран отбора воздуха в сборе | ||
| 24 | 020-025-30-2-2 | Кольцо | ||
| 25 | 376145-П29 | Шайба | ||
| 26 | 374939-П29 | Гайка | ||
| 27 | 5336-3513015 | Ресивер | ||
| 28 | 262542-П29 | Пробка | ||
| 29 | 509А-3506187 | Трубка от верхнего переднего воздушного баллона к верхнему заднему воздушному баллону в сборе | ||
| 30 | 5336-3506187 | Шланг от двойного защитного клапана к левому воздушному баллону в сборе | ||
| 31 | 503-8609438 | Втулка | ||
| 32 | 509А-3506289 | Воздухопровод в сборе | ||
| 33 | 402774-П29 | Тройник | ||
| 34 | 252156-П2 | Шайба пружинная | ||
| 35 | 250512-П29 | Гайка | ||
| 36 | 379811-П29 | Угольник | ||
| 37 | 379650-П29 | Угольник конечный | ||
| 38 | 509-3506098 | Тройник со шлангами к задним тормозным камерам в сборе | ||
| 39 | 314514-П29 | Угольник конечный | ||
| 40 | 200-3521010-Г | Головка соединительная в сборе | ||
| 41 | 12.3520010 | Кран разобщительный в сборе | ||
| 42 | 201495-П29 | Болт | ||
| 43 | 252156-П2 | Шайба пружинная | ||
| 44 | 315406-П29 | Кляммер | ||
| 45 | 509А-3506329 | Трубка от крана прицепа к разобщительному крану в сборе | ||
| 46 | 500-3519110 | Тормозная камера задняя в сборе | ||
| 47 | 100-3522110-10 | Клапан управления тормозами прицепа с однопроводным приводом | ||
| 48 | 509А-3506352 | Трубка от тормозного крана к крану прицепа в сборе | ||
| 49 | 509А-3506240 | Трубка от тормозного крана к крану прицепа в сборе | ||
| 50 | 100-3514008 | Кран с рычагом в сборе | 144,60 руб. - 4 489,60 руб. | |
| 51 | 504В-3514150-И | Кронштейн крепления тормозного крана | ||
| 52 | 509А-3506283 | Трубка от тормозного крана к левой тормозной камере в сборе | ||
| 53 | 6303-3513015 | Ресивер А40-280 | ||
| 54 | 509А-3506193 | Трубка от двойного защитного клапана к нижнему заднему воздушному баллону в сборе | ||
| 55 | 402776-П29 | Угольник | ||
| 56 | 403031-П29 | Тройник | ||
| 57 | 250512-П29 | Гайка | ||
| 58 | 252136-П2 | Шайба | ||
| 59 | 509А-3506194 | Трубка от двойного защитного клапана к переднему верхнему воздушному баллону в сборе | ||
| 60 | 509А-3506305 | Трубка отбора воздуха от верхнего переднего воздушного баллона задняя в сборе | ||
| 61 | 509А-1602776-01 | Трубка отбора воздуха для сцепления в сборе | ||
| 62 | 250640-П29 | Гайка | ||
| 64 | 200-3506078-Б | Ниппель угловой |
