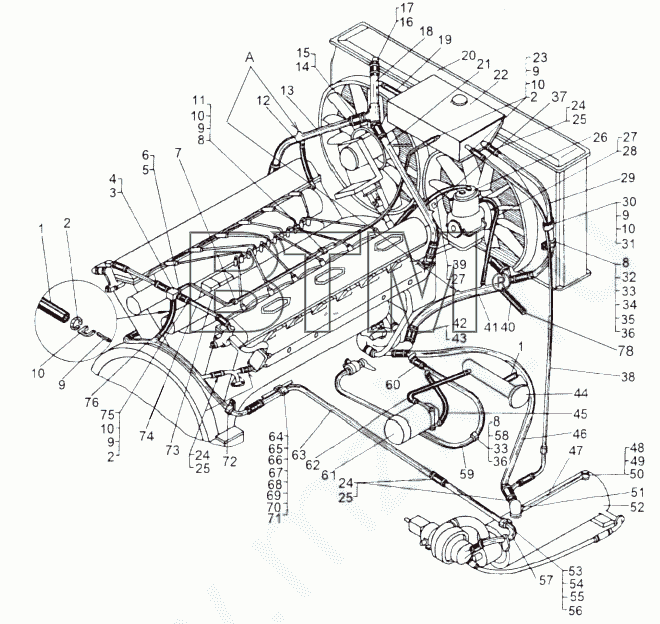

Каталог запасных частей к технике: МАЗ-543 (7310) (справочная информация). Монтажная схема системы охлаждения 543-1300010
1
1
2
2
2
3
4
5
6
7
8
8
8
9
9
9
9
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
21
23
24
24
24
25
25
25
27
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
43
45
46
47
48
49
50
51
53
54
55
56
57
58
59
60
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 543-1719470 | Рукав 010 | ||
| 2 | 297582 | Лента | ||
| 3 | 379783 | Крестовина | ||
| 4 | 401507 | Ниппель | ||
| 5 | 405641 | Гайка стяжная | ||
| 6 | 314802 | Муфта зажимная | ||
| 7 | 379224 | Кляммер | ||
| 8 | 543-1804397 | Прокладка | ||
| 9 | 297575 | Шплинт 5,6х22 | ||
| 10 | 297580 | Пряжка | ||
| 11 | 297584 | Лента | ||
| 12 | 543-1719487 | Рукав | ||
| 13 | 543-1303143-10 | Труба левая | ||
| 14 | 543-1303072 | Шланг 38 | ||
| 15 | 64229-1303514 | Хомут | ||
| 16 | 543-1303198 | Рукав | ||
| 17 | 543-1303036-01 | Хомут | ||
| 18 | 543-1303363-10 | Тройник | ||
| 19 | 535А-3506408 | Рукав d.10 | ||
| 21 | 543-1303142-10 | Труба правая | ||
| 23 | 543-1303239 | Трубка бачка | ||
| 24 | 543-1303183 | Рукав | ||
| 25 | 64229-1303506 | Хомут | ||
| 27 | 543-1303530 | Хомут | ||
| 28 | 543-3509287 | Шланг 0 20 | ||
| 29 | 543-1303210-Б | Шланг 50 | ||
| 30 | 543-3506226-А | Прокладка | ||
| 31 | 297588 | Лента | ||
| 32 | 379675 | Кляммер | ||
| 33 | 201418 | Болт М6-6gх16 | ||
| 34 | 250508 | Гайка М6-6Н | ||
| 35 | 252004 | Шайба 6 | ||
| 36 | 252134 | Шайба 6Т | ||
| 37 | 262543 | Пробка | ||
| 38 | 543-1303196 | Шланг 32 | ||
| 39 | 543-3509281 | Штуцер | ||
| 40 | 543-8101274 | Шланг 16 | ||
| 41 | 543-1303152-Б | Труба отводящая | ||
| 42 | 543-1303010 | Рукав d.70 | ||
| 43 | 64221-1303570 | Хомут | ||
| 45 | 547А-174ЁР82 | Шланг 10 | ||
| 46 | 543-1303177-Б | Трубка подводящая | ||
| 47 | 543-1303280 | Труба пароотводящая | ||
| 48 | 258250 | Шплинт 1,2х100 | ||
| 49 | 543-3506013 | Прокладка | ||
| 50 | 537-3509276 | Штуцер | ||
| 51 | 315406 | Кляммер | ||
| 53 | 401874 | Кляммер | ||
| 54 | 201497 | Болт М10-6gх25 | ||
| 55 | 250512 | Гайка М10-6Н | ||
| 56 | 252136 | Шайба 10.ОТ | 4,00 руб. | |
| 57 | 543-1303264 | Труба | ||
| 58 | 379198 | Кляммер | ||
| 59 | 543-1303243 | Труба сливная | ||
| 60 | 537-1018184 | Шланг соединительный | ||
| 62 | 543-1303197 | Труба пароотводная | ||
| 63 | 543-1303076-А | Труба отводящая | ||
| 64 | 401862 | Кляммер | ||
| 65 | 201456 | Болт М8-6gх20 | ||
| 66 | 250510 | Гайка М8-6Н | ||
| 67 | 252135 | Шайба 8Т | ||
| 68 | 201544 | Болт М12-6gх40 | ||
| 69 | 250514 | Гайка М12-6Н | ||
| 70 | 252007 | Шайба 12 | ||
| 71 | 252157 | Шайба 124 | ||
| 72 | 401875 | Кляммер | ||
| 73 | 543-1303140-10 | Шланг 12 | ||
| 74 | 543-1303141-10 | Труба пароотводящая | ||
| 75 | 537-1303110 | Рукав | ||
| 76 | 543-1303480-30 | Труба соединительная | ||
| 78 | 543В-1303558 | Заглушка |
