Каталог запасных частей к технике: МАЗ-504В (справочная информация). Управление стояночным тормозом МАЗ-509А
1
2
3
4
5
6
7
7
8
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
14
14
15
16
16
16
17
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43

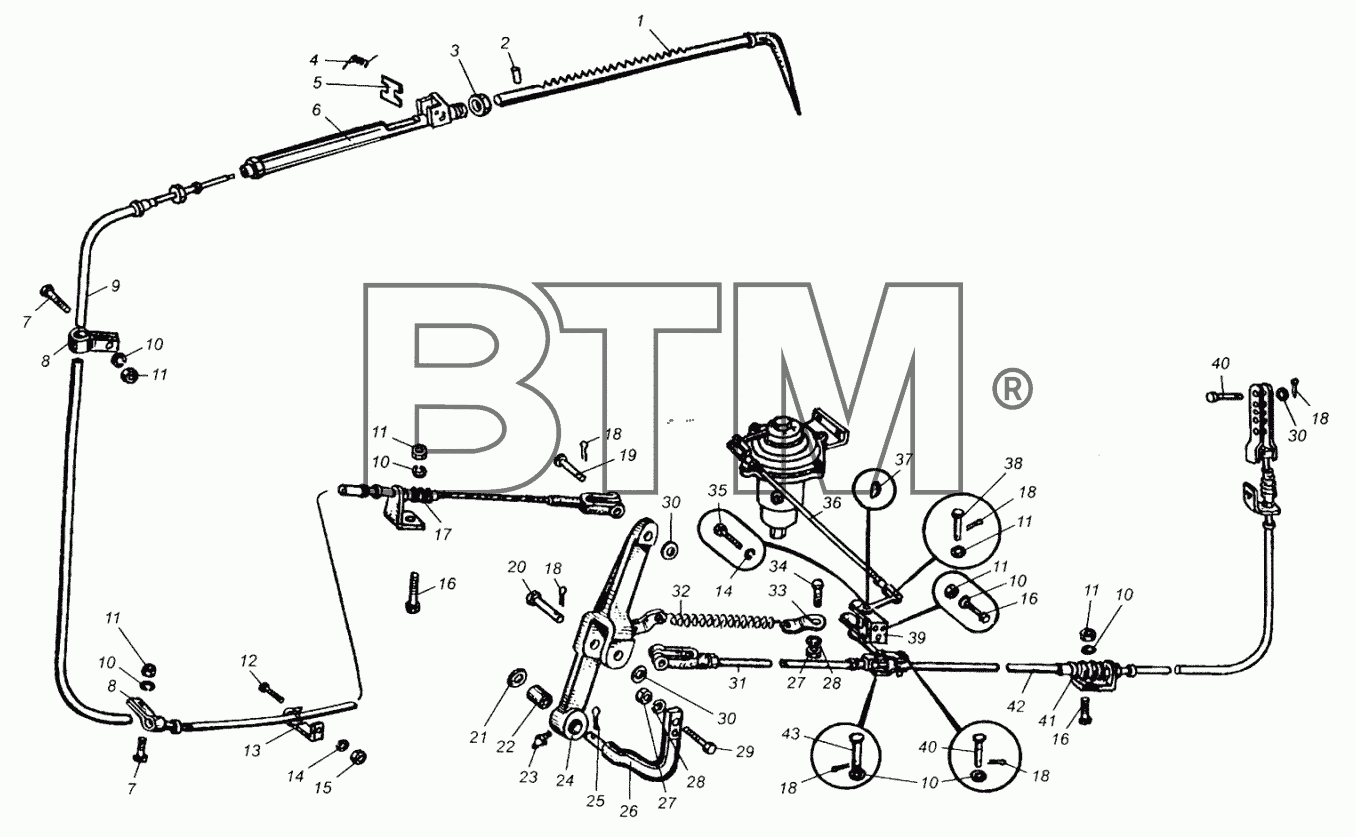

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 250513-П29 | 250513-П29 | Гайка | ||
| 500-3508175-А | 500-3508175-А | Наконечник троса | ||
| 500-3508166-В | 500-3508166-В | Наконечник троса | ||
| 500-3508165-В | 500-3508165-В | Наконечник оболочки троса | ||
| 500-3508169-Б | 500-3508169-Б | Наконечник | ||
| 500А-3506289 | 500А-3506289 | Воздухопровод от тормозного крана к задним тормозам в сборе | ||
| 500-3508159-Б | 500-3508159-Б | Муфта соединительная | ||
| 264072-П8 | 264072-П8 | Масленка | ||
| 509-3508088 | 509-3508088 | Кронштейн промежуточного рычага | ||
| 375021-П29 | 375021-П29 | Гайка | ||
| 500-3508173-Б | 500-3508173-Б | Наконечник троса | ||
| 500-1108094 | 500-1108094 | Втулка | ||
| 500-3508255 | 500-3508255 | Вилка | ||
| 200-3508045-А | 200-3508045-А | Вилка тяги | ||
| 200-3508045-А | 200-3508045-А | Вилка тяги | ||
| 204-1310112-Б | 204-1310112-Б | Вилка | ||
| 509-3508102 | 509-3508102 | Валик с рычагом | ||
| 500-3504080 | 500-3504080 | Валик промежуточного рычага | ||
| 509-3508106 | 509-3508106 | Валик | ||
| ГВ146-3802800-Г | ГВ146-3802800-Г | Оболочка второго троса | ||
| 252017-П52 | 252017-П52 | Шайба | ||
| 252005-П29 | 252005-П29 | Шайба 8 | ||
| 509-3508043 | 509-3508043 | Тяга ручного привода тормоза | ||
| 509А-3508090 | 509А-3508090 | Тяга привода ручного тормоза в сборе | ||
| 5335-3508154 | 5335-3508154 | Трос привода ручного тормоза первый | ||
| 509П-3508252-Б | 509П-3508252-Б | Трос привода ручного тормоза второй | ||
| 379296-П | 379296-П | Скоба | ||
| 500А-3508068 | 500А-3508068 | Рычаг с кронштейном в сборе | ||
| 500-3508015-В | 500-3508015-В | Рычаг ручного тормоза в сборе | ||
| 5431-3508081-И | 5431-3508081-И | Рычаг привода ручного тормоза промежуточный | ||
| 504-3508072 | 504-3508072 | Рычаг привода ручного тормоза промежуточный | ||
| 500-1108032-10 | 500-1108032-10 | Рычаг переднего валика | ||
| 500А-3507156-А | 500А-3507156-А | Ось рычага | ||
| 500А-3508161-А | 500А-3508161-А | Оболочка первого троса в сборе | ||
| ГВ183-3802800-Г | ГВ183-3802800-Г | Оболочка первого троса | ||
| 509П-3508261-А1 | 509П-3508261-А1 | Оболочка второго троса в сборе | ||
| 1 | 500-3508024-В | Рукоятка рычага ручного тормоза со стержнем в сборе | ||
| 2 | 377355-П29 | Штифт | ||
| 3 | 375010-П29 | Гайка | ||
| 4 | 500-3508036 | Пружина собачки | ||
| 5 | 500-3508030-01 | Собачка | ||
| 6 | 500-3508014 | Корпус рычага ручного тормоза | ||
| 7 | 201456-П29 | Болт | ||
| 8 | 379173-П29 | Кляммер | ||
| 9 | 5335-3508150 | Трос привода ручного тормоза первый в сборе | ||
| 10 | 252135-П29 | Шайба пружинная | ||
| 11 | 250510-П29 | Гайка | 5,10 руб. - 6,80 руб. | |
| 12 | 201420-П29 | Болт М6х20 | 5,50 руб. | |
| 13 | 500А-3508234 | Кронштейн крепления троса | ||
| 14 | 252134-П2 | Шайба | ||
| 15 | 250508-П29 | Гайка М6 | ||
| 16 | 201458-П29 | Болт | 8,20 руб. | |
| 17 | 401-3508097-А | Чехол защитный | ||
| 18 | 258040-П29 | Шплинт | ||
| 19 | 260059-П52 | Палец | ||
| 20 | 260072-П52 | Палец | ||
| 21 | 252047-П29 | Шайба | ||
| 22 | 500-3504023-20 | Втулка | ||
| 23 | 264020-П8 | Пресс-масленка | ||
| 24 | 504-3508071-10 | Рычаг привода ручного тормоза промежуточный в сборе | ||
| 25 | 258053-П29 | Шплинт | ||
| 26 | 500А-3508086-01 | Кронштейн | ||
| 27 | 250512-П29 | Гайка | ||
| 28 | 252136-П2 | Шайба | ||
| 29 | 200315-П29 | Болт | ||
| 30 | 252006-П29 | Шайба | ||
| 31 | 509А-3508091 | Тяга привода ручного тормоза | ||
| 32 | 503-3508248-Б | Пружина оттяжная | ||
| 33 | 500-3508297-Б | Серьга | ||
| 34 | 201497-П29 | Болт | ||
| 35 | 201422-П29 | Болт | ||
| 36 | 509-3508042 | Тяга ручного привода тормоза | ||
| 37 | 378079-П | Шпонка сегментная | ||
| 38 | 260035-П52 | Палец | ||
| 39 | 509-3508077 | Валик с кронштейном | ||
| 40 | 260057-П52 | Палец | ||
| 41 | 500-3508167-В | Кронштейн крепления троса | ||
| 42 | 509П-3508250-А | Трос привода ручного тормоза в сборе второй | ||
| 43 | 260067-П52 | Палец |
