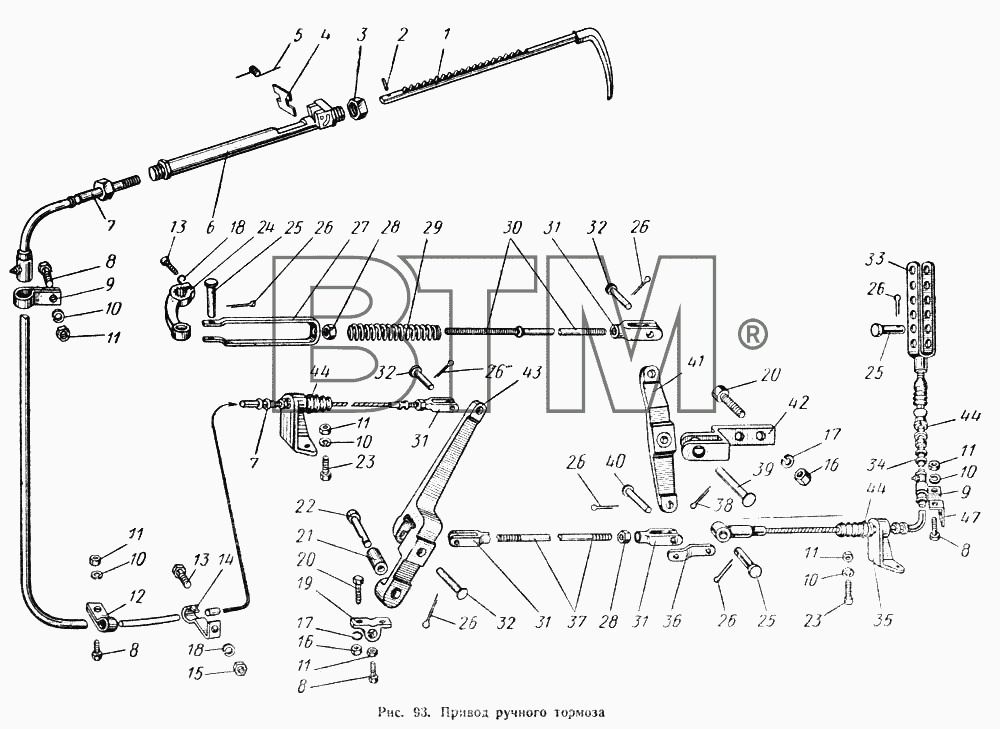

Каталог запасных частей к технике: МАЗ-500А (справочная информация). Привод ручного тормоза
1
2
3
4
5
6
7
7
8
8
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
13
14
15
16
16
17
17
18
18
19
20
20
21
22
23
23
24
25
25
25
26
26
26
26
26
26
26
27
28
28
29
30
31
31
31
31
32
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
44
44
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 504-3508179 | 504-3508179 | Трос ручного привода тормоза прицепа в сборе | ||
| 260070-П52 | 260070-П52 | Палец | ||
| 503-3508248-Б | 503-3508248-Б | Пружина оттяжная | ||
| 500-3508081 | 500-3508081 | Рычаг привода ручного тормоза промежуточный | ||
| 504-3508072 | 504-3508072 | Рычаг привода ручного тормоза промежуточный | ||
| 500-3508015-В | 500-3508015-В | Рычаг ручного тормоза в сборе | ||
| 504-3508174 | 504-3508174 | Скоба троса | ||
| 500А-3508252 | 500А-3508252 | Трос привода ручного тормоза второй | ||
| 504А-3508252 | 504А-3508252 | Трос привода ручного тормоза второй | ||
| 500А-3508154 | 500А-3508154 | Трос привода ручного тормоза первый | ||
| 504-3508190 | 504-3508190 | Трос ручного привода тормоза прицепа | ||
| 500А-3508161 | 500А-3508161 | Оболочка первого троса в сборе | ||
| 500-3508090 | 500-3508090 | Тяга привода ручного тормоза в сборе | ||
| 504-3508044 | 504-3508044 | Тяга ручного привода тормоза прицепа | ||
| 500-3508044 | 500-3508044 | Тяга ручного привода тормоза прицепа в сборе | ||
| 504-3508041 | 504-3508041 | Тяга ручного привода тормоза прицепа в сборе | ||
| 500-3508040 | 500-3508040 | Тяга ручного привода тормоза прицепа с компенсатором в сборе | ||
| 504-3508040 | 504-3508040 | Тяга ручного привода тормоза прицепа с компенсатором в сборе | ||
| 401-3508097-А | 401-3508097-А | Чехол защитный | ||
| 252134-П2 | 252134-П2 | Шайба | ||
| 201420-П29 | 201420-П29 | Болт М6х20 | ||
| 264020-П8 | 264020-П8 | Пресс-масленка | ||
| 500-3508085 | 500-3508085 | Втулка | ||
| 500-5001083 | 500-5001083 | Втулка распорная | ||
| 500-3508171-Б | 500-3508171-Б | Втулка соединительная | ||
| 250508-П29 | 250508-П29 | Гайка М6 | ||
| 375021-П29 | 375021-П29 | Гайка | ||
| 500-3508168 | 500-3508168 | Зажим троса | ||
| 504-3508167 | 504-3508167 | Кронштейн | ||
| 500-3507168 | 500-3507168 | Кронштейн оттяжной пружины | ||
| 262072-П8 | 262072-П8 | Масленка | ||
| ГВ147-3802800-Г | ГВ147-3802800-Г | Оболочка первого троса | ||
| 264072-П8 | 264072-П8 | Масленка | ||
| 500-3508159-Б | 500-3508159-Б | Муфта соединительная | ||
| 500-3508169-Б | 500-3508169-Б | Наконечник | ||
| 500-3508165-В | 500-3508165-В | Наконечник оболочки троса | ||
| 500-3508166-В | 500-3508166-В | Наконечник троса | ||
| 500-3508173-Б | 500-3508173-Б | Наконечник троса | ||
| 500-3508175-А | 500-3508175-А | Наконечник троса | ||
| 500-3508261-А | 500-3508261-А | Оболочка второго троса в сборе | ||
| 504А-3508261 | 504А-3508261 | Оболочка второго троса в сборе | ||
| ГВ144-3802800-Г | ГВ144-3802800-Г | Оболочка первого троса | ||
| 1 | 500-3508024-В | Рукоятка рычага ручного тормоза со стержнем в сборе | ||
| 2 | 377355-П29 | Штифт | ||
| 3 | 375010-П29 | Гайка | ||
| 4 | 500-3508030 | Собачка | ||
| 5 | 500-3508036 | Пружина собачки | ||
| 6 | 500-3508014 | Корпус рычага ручного тормоза | ||
| 7 | 500А-3508150 | Трос привода ручного тормоза первый в сборе | ||
| 8 | 201456-П29 | Болт | ||
| 9 | 379173-П29 | Кляммер | ||
| 10 | 252135-П2 | Шайба | ||
| 10 | 252135-П29 | Шайба пружинная | ||
| 11 | 250510-П29 | Гайка | ||
| 12 | 401878-П29 | Кляммер | ||
| 13 | 201420-П29 | Болт М6х20 | ||
| 14 | 500А-3508234 | Кронштейн крепления троса | ||
| 15 | 250508-П29 | Гайка М6 | ||
| 16 | 250512-П29 | Гайка | ||
| 17 | 252136-П2 | Шайба | ||
| 18 | 252134-П2 | Шайба | ||
| 19 | 500-3504078 | Кронштейн промежуточного рычага | ||
| 20 | 201499-П29 | Болт | ||
| 21 | 500-3504023-Б | Втулка | ||
| 22 | 500-3504080 | Валик промежуточного рычага | ||
| 23 | 201458-П29 | Болт | ||
| 24 | 500-3514200-В | Рычаг ручного привода тормоза прицепа | ||
| 25 | 260056-П52 | Палец | ||
| 26 | 258039-П29 | Шплинт | 4,20 руб. | |
| 27 | 200-3508110 | Скоба пружины компенсатора | ||
| 28 | 250513-П28 | Гайка | ||
| 29 | 200-3508105 | Пружина-компенсатор разности ходов | ||
| 30 | 500-3508041-Б | Тяга ручного привода тормоза прицепа в сборе | ||
| 31 | 200-3508045-А | Вилка тяги | ||
| 32 | 260058-П52 | Палец | ||
| 33 | 500-3508255 | Вилка | ||
| 34 | 500А-3598250 | Трос привода ручного тормоза в сборе | ||
| 34 | 504А-3508250 | Трос привода ручного тормоза второй в сборе | ||
| 35 | 500-3508167-В | Кронштейн крепления троса | ||
| 36 | 500-3508297-Б | Серьга | ||
| 37 | 500-3508091 | Тяга привода ручного тормоза | ||
| 38 | 258053-П29 | Шплинт | ||
| 39 | 260088-П52 | Палец | ||
| 40 | 260061-П52 | Палец | ||
| 41 | 500-3508080 | Рычаг привода ручного тормоза промежуточный в сборе | ||
| 42 | 500-3508088 | Кронштейн промежуточного рычага | ||
| 43 | 504-3508071 | Рычаг привода ручного тормоза промежуточный в сборе | ||
| 44 | 374537-П29 | Гайка | ||
| 47 | 500-3504046 | Угольник |
