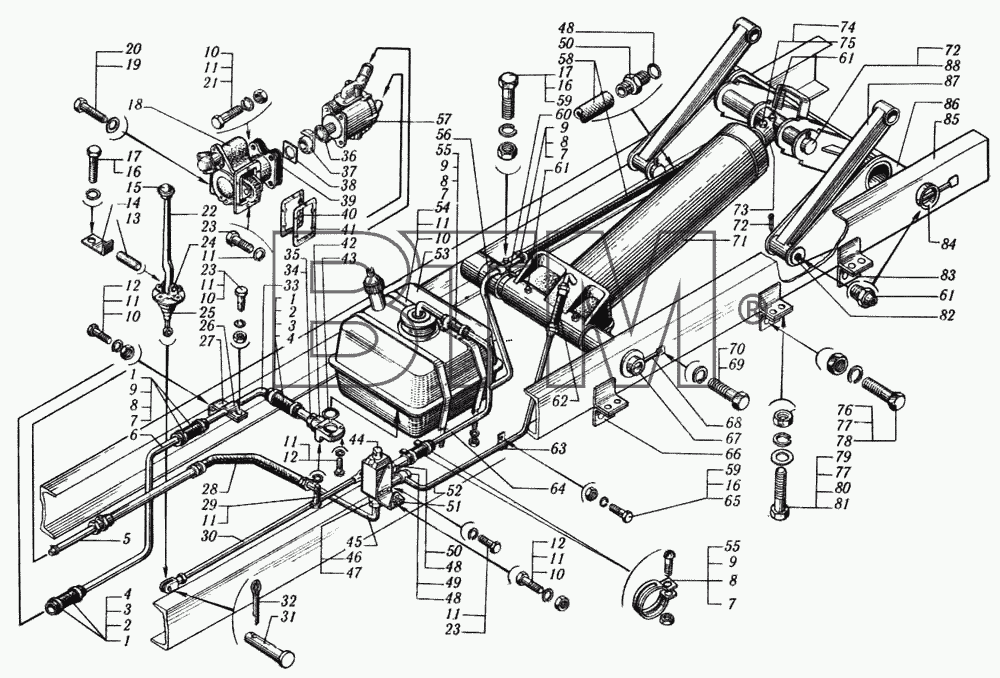

Каталог запасных частей к технике: КрАЗ-6510 (справочная информация). Установка опрокидывающего механизма с одним цилиндром
1
1
1
2
2
3
3
4
4
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
13
14
15
16
16
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
49
50
50
51
52
53
54
55
55
55
56
57
58
58
59
59
60
61
61
61
62
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
77
78
79
80
81
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 651001-8609061 | Рукав | ||
| 1 | 6510-8609061 | Рукав | ||
| 2 | 250-1303027 | Лента стяжного хомута | ||
| 3 | 212А-8101092 | Пряжка хомута | ||
| 4 | 258080-П29 | Шплинт 5,6х25 | ||
| 5 | 6510-8609054 | Трубка высокого давления | ||
| 6 | 6510-8609031 | Трубка всасывающая | ||
| 7 | 251086-П29 | Гайка М5х0,8 | ||
| 8 | 220086 П29 | Винт М5х30 | ||
| 9 | 250-3408117 | Хомут шланга | ||
| 10 | 250512-П29 | Гайка М10х1,5 | ||
| 11 | 252136-П2 | Шайба 10 пружинная | ||
| 12 | 201499-П29 | Болт М10х1,5х30 | 32,40 руб. | |
| 13 | 6510-8606048-10 | Ось | ||
| 14 | 6510-8606097-10 | Стопор оси | ||
| 15 | 120-1702159-К | Головка рычага | ||
| 16 | 252135-П2 | Шайба 8 пружинная | 2,60 руб. | |
| 17 | 201456-П29 | Болт М8х1,25х20 | ||
| 18 | 6505-4202010 | Коробка отбора мощности в сборе | ||
| 19 | 312434-П | Шайба 10 | ||
| 20 | 200333-П29 | Болт М10х120 | ||
| 21 | 201505-П29 | Болт М10х1,5х45 | ||
| 22 | 6505Б-8606015 | Рычаг управления насосом | ||
| 23 | 201497-П29 | Болт М10х1,25х25 | ||
| 24 | 6510-8606066-10 | Кронштейн | ||
| 25 | 6510-5130094-10 | Уплотнитель пола | ||
| 26 | 6505-8609048 | Скоба | ||
| 27 | 6510-8609076 | Кронштейн трубки | ||
| 28 | 651001-8609091 | Рукав высокого давления | ||
| 28 | 651007-8609091 | Рукав высокого давления | ||
| 29 | 201510-П29 | Болт М10х85 | ||
| 30 | 6510-8606042 | Тяга | ||
| 31 | 260058-П29 | Палец 10х30 | ||
| 32 | 258039-П29 | Шплинт разводной 3х20 | 4,40 руб. | |
| 33 | 6510-8609037 | Трубка всасывающая | ||
| 34 | 251-8609045 | Кольцо 042-048-36-2-2 | ||
| 35 | 6505-8604043 | Переходник всасывающий | ||
| 36 | 6505-4202216 | Кольцо стопорное | ||
| 37 | 6505-4202214 | Полумуфта | ||
| 38 | 6505-4202215 | Призма | ||
| 39 | 6505-8604013 | Прокладка насоса | ||
| 40 | 6505-4202018 | Прокладка | ||
| 41 | 6505-4202025 | Прокладка регулировочная | ||
| 42 | 6505-8604091 | Фланец | ||
| 43 | 6505-8604110 | Кольцо 049-055-36-2-2 | ||
| 44 | 6505-8607010 | Гидрораспределитель в сборе | ||
| 45 | 6510-8609055 | Трубка высокого давления | ||
| 46 | 6510-8607034 | Штуцер | ||
| 47 | 65055-8607095 | Кольцо 030-034-25-2-2 | ||
| 48 | 6505-8609167 | Кольцо 021-025-25-2-2 | ||
| 49 | 65055-8607087 | Болт полый | ||
| 50 | 65055-8607048 | Штуцер сливной | ||
| 51 | 6510-8607274 | Кронштейн | ||
| 52 | 6510-8609270 | Трубка высокого давления | ||
| 53 | 6510-8608008 | Бак масляный | ||
| 54 | 6510-8608100 | Хомут крепления масляного бака | ||
| 55 | 65055-8609116 | Рукав | ||
| 55 | 650551-8609116 | Рукав | ||
| 56 | 6510-8609018 | Хомут со скобой | ||
| 57 | 6510-8604008 | Насос левого вращения с фланцами | ||
| 58 | 651001-8609034 | Рукав | ||
| 58 | 6510-8609034 | Рукав | ||
| 59 | 250510-П29 | Гайка М8 | 5,10 руб. - 6,80 руб. | |
| 60 | 6510-8602065 | Втулка | ||
| 61 | 264020-П29 | Масленка 1/8" | ||
| 62 | 651001-8609090 | Рукав высокого давления | ||
| 62 | 651007-8609090 | Рукав высокого давления | ||
| 63 | 6505-8609064 | Скоба | ||
| 64 | 6510-8609160 | Трубка сливная | ||
| 65 | 201458-П29 | Болт М8х1,25х25 | 8,20 руб. | |
| 66 | 256Б-8601045 | Кронштейн надрамника | ||
| 67 | 220В-8602031 | Ось цилиндра | ||
| 68 | 220В-8602050-13 | Стопор пальца | ||
| 69 | 201587-П29 | Болт М14х2х35 | ||
| 70 | 252138-П2 | Шайба 14 пружинная | ||
| 71 | 6510-8603010 | Гидроцилиндр опрокидывающего механизма в сборе | ||
| 72 | 258103-П29 | Шплинт разводной 8х100 | ||
| 73 | 6510-8603049 | Опора цилиндра верхняя | ||
| 74 | 200987-П29 | Болт М20х1,5х120 | ||
| 75 | 250640-П29 | Гайка М20х1,5 | ||
| 76 | 250560-П29 | Гайка М16х2 | ||
| 77 | 252139-П2 | Шайба 16 пружинная | 14,40 руб. | |
| 78 | 202119-П29 | Болт М16х2х40 | ||
| 79 | 250561-П29 | Гайка М16х1,5 | 19,80 руб. | |
| 80 | 252017-П29 | Шайба 16 | ||
| 81 | 202147-П29 | Болт М16х1,5х50 | ||
| 81 | 202148-П29 | Болт М16х1,5х55 | ||
| 82 | 220В-8602043-А | Палец плеча | ||
| 83 | 256Б-8601046 | Кронштейн надрамника средний | ||
| 84 | 256Б-8602034 | Ось балансира | ||
| 85 | 6510-8601010-10 | Надрамник | ||
| 86 | 6510-8602010 | Балансир | ||
| 87 | 220В-8602036-03 | Плечо опрокидывающего механизма с втулками в сборе | ||
| 88 | 6510-8603078 | Палец штока |
