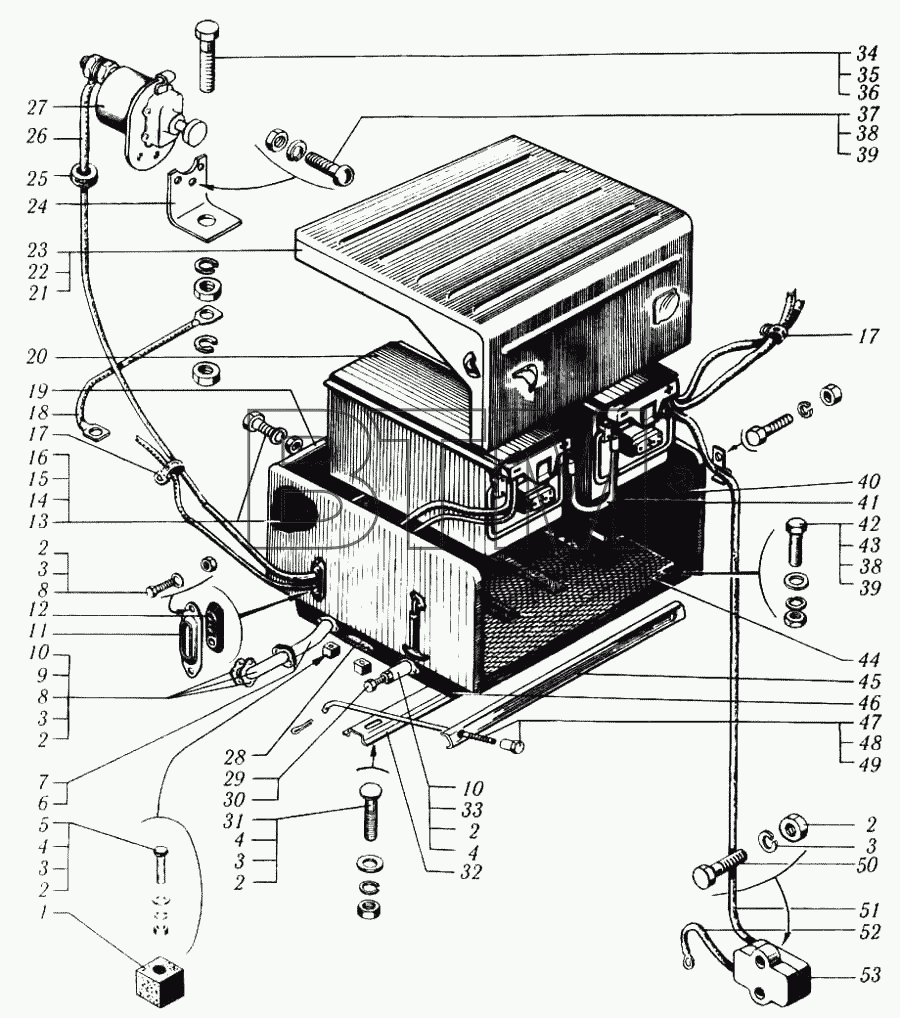

Каталог запасных частей к технике: КрАЗ-6510 (справочная информация). Установка аккумуляторных батарей
1
2
2
2
2
2
2
3
3
3
3
3
4
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6510-3703104 | 6510-3703104 | Контейнер аккумуляторных батарей | ||
| 201420-П29 | 201420-П29 | Болт М6х1х20 | 5,50 руб. | |
| 252038-П29 | 252038-П29 | Шайба 8 | ||
| 6510-3703308 | 6510-3703308 | Палец | ||
| 6510-3703154 | 6510-3703154 | Прокладка | ||
| 1 | 6510-3703103 | Подкладка под контейнер | ||
| 2 | 250510-П29 | Гайка М8 | 5,10 руб. - 6,80 руб. | |
| 3 | 252135-П2 | Шайба 8 пружинная | 2,60 руб. | |
| 4 | 252005-П29 | Шайба 8 | ||
| 5 | 210389-П29 | Болт М8х70 | ||
| 6 | 6510-3703256 | Труба направляющая | ||
| 7 | 643701-3703244 | Заглушка | ||
| 8 | 201456-П29 | Болт М8х1,25х20 | ||
| 9 | 256БС-3703250 | Рукав металлический | ||
| 10 | 256БС-3703252 | Прокладка | ||
| 11 | 255-3408065 | Обойма уплотнителя | ||
| 12 | 255-3724024-А | Уплотнитель | ||
| 13 | 6510-3703144 | Подкладка задней стенки контейнера | ||
| 14 | 250561-П29 | Гайка М16х1,5 | 19,80 руб. | |
| 15 | 252139-П2 | Шайба 16 пружинная | 14,40 руб. | |
| 16 | 202147-П29 | Болт М16х1,5х50 | ||
| 17 | 260-3724251 | Хомут | ||
| 18 | 260-3724064-01 | Провод "массы" кабина-рама | ||
| 19 | 643701-3703104 | Контейнер аккумуляторных батарей | ||
| 20 | 6СТ-190А | Батарея аккумуляторная | ||
| 21 | 260-3703206-10 | Прокладка утеплительная крышки передняя | ||
| 22 | 260-3703202-10 | Прокладка утеплительная крышки верхняя | ||
| 23 | 260-3703170 | Крышка контейнера аккумуляторных батарей с уплотнительными прокладками | ||
| 24 | 6510-3704012 | Кронштейн выключателя "массы" | ||
| 25 | 200-3802038 | Втулка | ||
| 26 | 260-3724062-10 | Провод от аккумуляторных батарей к выключателю "массы" | ||
| 27 | ВК318Б3704000 | Выключатель "массы" | ||
| 28 | 256БС-3703248 | Прокладка изоляционная кожуха | ||
| 29 | 200977-П29 | Болт М20х1,5х70 | ||
| 30 | 250565-П29 | Гайка М20х1,5 | ||
| 31 | 210384-П29 | Болт М8х1,25х45 | ||
| 32 | 250-3703042 | Планка опорная ящика | ||
| 33 | 256БС-3703255 | Патрубок выпускной | ||
| 34 | 201497-П29 | Болт М10х1,25х25 | ||
| 35 | 252136-П2 | Шайба 10 пружинная | ||
| 36 | 250612-П29 | Гайка М10х1,5 | ||
| 37 | 220105-П29 | Винт М6х1х16 | ||
| 38 | 252134-П2 | Шайба 6 пружинная | ||
| 39 | 250508-П29 | Гайка М6-6Н | ||
| 40 | 643701-3703145 | Подкладка утеплительная боковин контейнера | ||
| 41 | 260-3724059-10 | Перемычка аккумуляторных батарей | ||
| 42 | 201418-П29 | Болт М6х1х16 | ||
| 43 | 252004-П29 | Шайба 6 | ||
| 44 | 6437-3703141 | Подкладка под аккумуляторные батареи | ||
| 45 | 255Б-3703162-Б | Планка прижимная | ||
| 46 | 256Б1С-3703247 | Кожух обогревателя | ||
| 47 | 255Б-3703113-Б | Гайка | ||
| 48 | 255Б-3703112-Б | Тяга | ||
| 49 | 258025-П29 | Шплинт 2,5х20 | ||
| 50 | 201468-П29 | Болт М8х1,25х50 | ||
| 51 | 260-3724252-01 | Провод от аккумуляторной батареи к розетке внешнего запуска | ||
| 52 | 260-3724253-01 | Провод ««массы»» розетки внешнего запуска | ||
| 53 | ПС315-3723100 | Розетка внешнего пуска |
