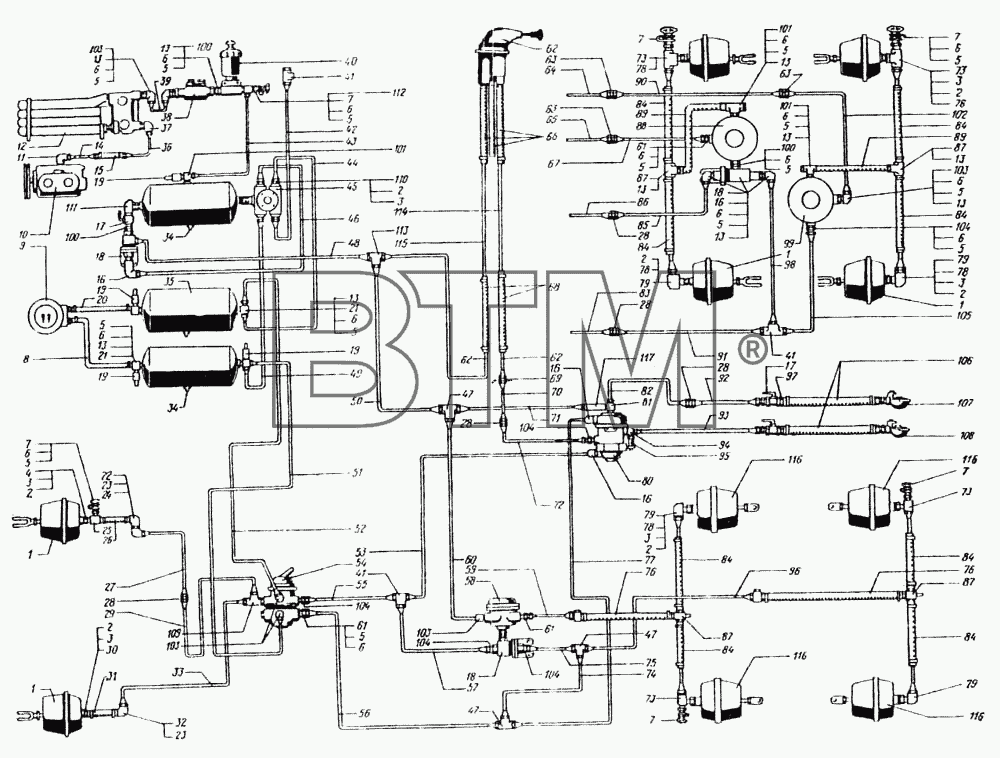

Каталог запасных частей к технике: КрАЗ-6443 (справочная информация). Воздухопроводы и аппараты тормозной системы
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
11
12
13
13
13
13
13
13
13
13
13
13
13
14
15
15
16
16
16
16
17
17
18
18
18
19
19
19
19
20
21
21
22
23
23
24
25
26
26
27
28
28
28
28
28
29
29
30
31
31
32
33
34
34
35
36
37
38
39
40
41
41
41
42
43
44
45
46
47
47
47
48
49
50
51
51
52
52
53
54
55
56
57
58
59
60
61
61
61
62
62
62
62
63
63
63
64
65
66
66
67
67
68
68
69
70
71
72
73
73
73
74
75
76
76
76
77
78
78
78
78
78
79
79
79
79
80
81
82
83
84
84
84
84
84
84
84
84
84
85
86
86
87
87
87
87
88
89
89
89
90
91
92
93
94
95
96
97
98
99
100
100
100
100
101
101
101
102
103
103
103
104
104
104
104
104
105
106
106
107
108
109
110
111
112
113
114
115
116
116
116
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н137 07.000 | Камера тормозная тип 30 передняя | ||
| 2 | 256Б-6801127-01 | Кольцо 014-018-25-2-2 | ||
| 3 | 6505-3506712 | Шайба | ||
| 4 | 314612-П29 | Штуцер ввертный К 1/4"хМ16х1,5 | ||
| 5 | 256Б1-3570138 | Кольцо 020-025-30-1-2 | ||
| 6 | 256Б1-3506017 | Шайба уплотнительная | ||
| 7 | 13.3515310 | Клапан контрольного вывода в сборе | ||
| 8 | 260-3830026 | Шланг соединительвый | ||
| 9 | 11.3830 | Манометр двухстрелочный | ||
| 10 | 161.3509012 | Компрессор | ||
| 11 | 314541-П29 | Угольник К 3/8"хМ20х1,5 | ||
| 12 | 11.3511010 | Водоотделитель в сборе | ||
| 13 | 349507-П29 | Гайка М22х1,5 | ||
| 14 | 260-3506201-30 | Трубка от компрессора к влагомаслоотделителю передняя | ||
| 15 | 255-3506211 | Шланг соединительный | ||
| 15 | 255С-3506211 | Шланг соединительный | ||
| 16 | 347264-П29 | Угольник М22х1,5 М16х1,5 | ||
| 17 | 12.3520010 | Кран разобщительный в сборе | ||
| 18 | 100-3562010 | Клапан двухмагистральный в сборе | 50,60 руб. - 501,80 руб. | |
| 19 | ММ124-3810600 | Датчик снижения давления | ||
| 20 | 260-3830028 | Шланг соединительвый | ||
| 21 | 347354-П29 | Тройник М22х1,5 М16х1,5 | ||
| 22 | 314537-П29 | Угольник ввертный К 1/4"хМ16х1,5 | ||
| 23 | 250640-П29 | Гайка М20х1,5 | ||
| 24 | 255Б-3506078 | Угольник проходной | ||
| 25 | 6444-3515326 | Штуцер клапана контрольного вывода | ||
| 26 | 255Б-3506061 | Шланг к правой передней тормозной камере | ||
| 26 | 255БС-3506061 | Шланг к правой передней тормозной камере | ||
| 27 | 65032-3506280 | Трубка к правой передней тормозной камере передняя | ||
| 28 | 314625-П29 | Штуцер | ||
| 29 | 65032-3506283 | Трубка к правой передней тормозной камере задняя | ||
| 29 | 65032-3506283-10 | Трубка к правой передней тормозной камере задняя | ||
| 30 | 346821-П29 | Штуцер | ||
| 31 | 255Б-3506061-02 | Шланг к левой передней тормозной камере | ||
| 31 | 255БС-3506061-02 | Шланг к левой передней тормозной камере | ||
| 32 | 347283-П29 | Угольник проходной | ||
| 33 | 65032-3506281 | Трубка к левой передней тормозной камере | ||
| 34 | 100-3513110 | Клапан слива конденсата | 105,20 руб. | |
| 35 | 260-3513015 | Ресивер А40-280 | ||
| 36 | 65032-3506204 | Трубка от компрессора к водоотделителю задняя | ||
| 37 | 256Б-3506095 | Угольник | ||
| 38 | 11.3512010 | Регулятор давления с предохранительным клапаном в сборе | ||
| 39 | 65032-3506206 | Трубка к регулятору давления | ||
| 40 | 11.3515150-11ХЛ | Противозамерзатель в сборе | ||
| 41 | 314538-П29 | Тройник проходной М16х1,5 | ||
| 42 | 65101-3506251 | Трубка к потребителям | ||
| 43 | 65032-3506207 | Трубка к конденсационному ресиверу | ||
| 44 | 65101-3506228 | Трубка к ресиверу задних тормозов | ||
| 45 | 11.3515410 | Клапан защитный четырехконтурный в сборе | ||
| 46 | 65101-3506249 | Трубка от четырехконтурного клапана к двух-магистральному клапану | ||
| 47 | 346316-П29 | Тройник М22х1,5 М16х1,5 | ||
| 48 | 6322-3506270 | Трубка от двухмагистрального клапана к тройнику развода воздуха | ||
| 49 | 5444-3506224 | Трубка к ресиверу передних тормозов | ||
| 50 | 6322-3506320 | Трубка питания регулятора тормозных сил среднего моста передняя | ||
| 51 | 65032-3506245 | Трубка к нижней секции тормозного крана | ||
| 51 | 5444-3506245 | Трубка к нижней секции тормозного крана | ||
| 52 | 5444-3506241 | Трубка к верхней секции тормозного крана | ||
| 52 | 65032-3506241 | Трубка к верхней секции тормозного крана | ||
| 53 | 6443-3506345 | Трубка от тормозного крана к двухпроводному клапану задняя | ||
| 54 | 100-3514008-30 | Кран тормозной двухсекционный с рычагом в сборе | ||
| 55 | 6443-3506330-10 | Трубка от тормозного крана к двухпроводному клапану передняя | ||
| 56 | 6443-3506294 | Трубка к тормозам заднего моста передняя | ||
| 57 | 6443-3506484 | Трубка от переднего контура к двухмагистральному клапану | ||
| 58 | 11.3518010 | Клапан ускорительный в сборе | ||
| 59 | 65032-3506299 | Трубка к тормозам среднего моста | ||
| 60 | 6437-3506274-11 | Трубка питания ускорительного клапана задняя | ||
| 61 | 347509-П29 | Штуцер ввертной М22х1,5 | ||
| 62 | 100-3537010 | Кран тормозной обратного действия с ручным управлением в сборе | 23,80 руб. - 3 033,90 руб. | |
| 62 | 6444-3506254 | Трубка крана ручного управления | ||
| 63 | 346835-П29 | Штуцер проходной | ||
| 64 | 65032-3506488 | Трубка питания регулятора тормозных сил заднего моста передняя | ||
| 65 | 5444-3506272 | Трубка питания регулятора тормозных сил среднего моста передняя | ||
| 66 | 258Б1-3506412 | Шланг соединительный в сборе | ||
| 66 | 258Б1-3506412 | Шланг соединительный в сборе | ||
| 67 | 6443-3506274 | Трубка питания регулятора тормозных сил среднего моста задняя | ||
| 67 | 65032-3506274 | Трубка питания регулятора тормозных сил среднего моста задняя | ||
| 68 | 250Б-3506418 | Шланг соединительный | ||
| 68 | 250БС-3506418 | Шланг | ||
| 69 | 260-3506706 | Штуцер | ||
| 70 | 6322-3506360 | Трубка от ручного крана к двухпроводному клапану передняя | ||
| 71 | 64431-3506324 | Трубка питания двухпроводного клапана | ||
| 72 | 6443-3506368 | Трубка от ручного крана к двухпроводному клапану задняя | ||
| 73 | 65032-3506014 | Тройник контрольного клапана | ||
| 74 | 6443-3506289 | Трубка к тормозам заднего моста средняя | ||
| 75 | 6443-3506347 | Трубка от заднего контура к двухмагистральному клапану | ||
| 76 | 250-3506086-11 | Шланг к задним тормозным камерам | ||
| 76 | 250С-3506086-11 | Шланг к задним тормозным камерам | ||
| 77 | 6443-3506346 | Трубка от заднего контура к двухпроводному клапану | ||
| 78 | 250636-П29 | Гайка М16х1,5 | 15,00 руб. | |
| 79 | 6505-3506708 | Угольник | ||
| 80 | 100-3522010 | Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе | 428,00 руб. - 819,10 руб. | |
| 81 | 347309-П29 | Тройник | ||
| 82 | 6443-3506326-20 | Трубка к соединительной головке магистрали питания передняя | ||
| 83 | 6443-3506330 | Трубка от тормозного крана | ||
| 84 | 6443-3506301 | Шланг к тормозным камерам заднего моста | ||
| 84 | 644301-3506301 | Шланг к тормозным камерам заднего моста | ||
| 85 | 65032-3506289 | Трубка от тормозного крана к регулятору тормозных сил среднего моста задняя | ||
| 86 | 6443-3506286 | Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя | ||
| 86 | 65032-3506286 | Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя | ||
| 87 | 65032-3506713 | Тройник | ||
| 88 | 11.3533010-50 | Регулятор тормозных сил | ||
| 89 | 65032-3506086-10 | Шланг к задним тормозным камерам | ||
| 89 | 650321-3506086-10 | Шланг к задним тормозным камерам | ||
| 90 | 65032-3506489 | Трубка питания регулятора тормозных сил заднего моста средняя | ||
| 91 | 65032-3506476 | Трубка от тормозного крана к регулятору тормозных сил заднего моста средняя | ||
| 92 | 6443-3506327-10 | Трубка к соединительной головке магистрали питания задняя | ||
| 93 | 6443-3506376-20 | Трубка к разобщительному крану магистрали управления | ||
| 94 | 346355-П29 | Тройник | ||
| 95 | ММ125-3810600 | Датчик пневматический сигнала торможения ММ125 | ||
| 96 | 65032-3506296 | Трубка к тормозам заднего моста средняя | ||
| 97 | 346806-П29 | Штуцер | ||
| 98 | 6443-3506464 | Трубка от тормозного крана к двухмагистральному клапану | ||
| 99 | 11.3533010-40 | Регулятор тормозных сил | ||
| 100 | 347596-П29 | Штуцер М22х1,5 | ||
| 101 | 260-3506018 | Тройник | ||
| 102 | 65032-3506490 | Трубка питания регулятора тормозных сил заднего моста задняя | ||
| 103 | 347223-П29 | Угольник М22х1,5 | ||
| 104 | 347527-П29 | Штуцер М22х1,5 М16х1,5 | ||
| 105 | 65032-3506477 | Трубка от тормозного крана к регулятору тормозных сил заднего моста задняя | ||
| 106 | 5444-3506380-01 | Шланг | ||
| 106 | 544401-3506380-01 | Шланг | ||
| 107 | 11.3521410 | Головка соединительная магистрали питания тип "Палм" | ||
| 108 | 11.3521411 | Головка соединительная тип "Палм" | ||
| 109 | 347381-П29 | Тройник М16х1,5 М22х1,5 | ||
| 110 | 347486-П29 | Штуцер 10 проходной | ||
| 111 | 6510-3520030 | Угольник разобщительного крана | ||
| 112 | 260В-3506090 | Втулка | ||
| 113 | 260-3506293-10 | Тройник | ||
| 114 | 255Н-3506254-01 | Трубка | ||
| 115 | 256Б1-3506254-01 | Трубка к крану ручного управления | ||
| 116 | К072-3519210-01 | Камера тормозная тип 24 задняя в сборе | ||
| 117 | 11.3515510 | Клапан обрыва в сборе |
