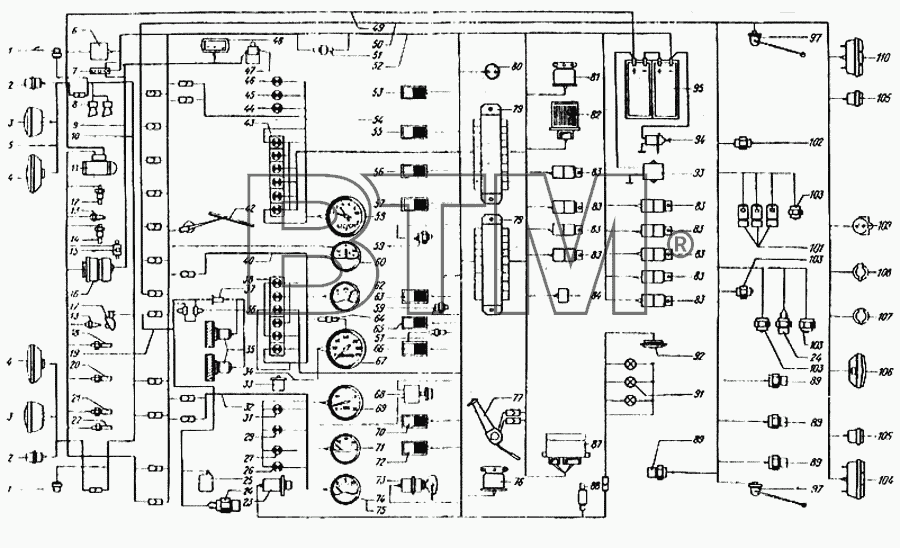

Каталог запасных частей к технике: КрАЗ-6443 (справочная информация). Схема электрооборудования
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
29
31
32
33
34
34
35
36
37
38
40
42
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
54
54
55
56
57
58
59
59
60
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
79
79
80
81
82
83
83
83
83
83
83
83
83
83
84
87
88
89
89
89
89
91
91
92
93
94
95
97
97
101
102
103
103
103
103
104
104
105
105
106
108
109
110
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ВК412 | ВК412 | Выключатель стояночной тормозной системы | ||
| П305 | П305 | Выключатель обогревных стекол | ||
| 65032-3718010 | 65032-3718010 | Гидравлический корректор светового потока фар | ||
| 65032-3724030 | 65032-3724030 | Жгут проводов по лонжерону | ||
| 650321-3724030 | 650321-3724030 | Жгут проводов по лонжерону | ||
| 65055-3724120 | 65055-3724120 | Жгут проводов фар | ||
| 650551-3724120 | 650551-3724120 | Жгут проводов фар | ||
| 65055-3724420 | 65055-3724420 | Жгут фонарей полного габарита | ||
| 650551-3724420 | 650551-3724420 | Жгут фонарей полного габарита | ||
| 2212.3803-15 | 2212.3803-15 | Лампа контрольная включения отбора мощности | ||
| Нагревательные элементы обогревных стеко | Нагревательные элементы обогревных стеко | Нагревательные элементы обогревных стекол | ||
| 5102.3709 | 5102.3709 | Переключатель дополнительного отопителя | 126,10 руб. | |
| П300 | П300 | Переключатель отопителя | ||
| РС-404 | РС-404 | Реле перегрева | ||
| С306Г-3721000 | С306Г-3721000 | Сигнал звуковой низкого тона С306Г | ||
| 26.3726010 | 26.3726010 | Указатель поворота передний | ||
| 2601.3726010 | 2601.3726010 | Указатель поворота передний | ||
| 2622.3747000 | 2622.3747000 | Реле блокировки стартера | ||
| 65055-3731010 | 65055-3731010 | Фонарь полного габарита задний | ||
| 443.312311109 | 443.312311109 | Фонарь габаритный задний | ||
| 26.3712 | 26.3712 | Фонарь габаритный передний | ||
| 151.3747 | 151.3747 | Электромагнит клапана | ||
| 1 | УП101-3726000-Б | Указатель поворота боковой или фонарь знака автопоезда | ||
| 1 | УП101-3726000-БХЛ | Повторитель бокового указателя поворота | ||
| 2 | ПФ130-3712010-Б | Фонарь передний | ||
| 3 | 342.3711010 | Фара головная | ||
| 4 | ФГ152А-3743010 | Фара противотуманная | ||
| 5 | 6437-3724120 | Жгут проводов фар | ||
| 5 | 643701-3724120 | Жгут проводов фар | ||
| 6 | 111.3722000 | Блок предохранителей центральный | ||
| 7 | 15.3723000 | Панель соединительная | ||
| 8 | С306Г/С307Г-3721000 | Комплект рупорных звуковых сигналов | ||
| 9 | 260-7905010 | Жгут проводов генератора | ||
| 9 | 260С-7905010 | Жгут проводов генератора | ||
| 10 | 6437-3724012 | Жгут проводов освещения | ||
| 10 | 643701-3724012 | Жгут проводов освещения | ||
| 11 | 25.3708000-01 | Стартер | ||
| 12 | 13.3839600 | Датчик сигнализации засоренности воздушного фильтра | ||
| 13 | 111.3740 | Свеча штифтовая | ||
| 14 | ТМ100В-3808000-0 | Датчик указателя температуры воды | ||
| 15 | 11.3741000 | Клапан электромагнитный ЭФУ | ||
| 16 | 1702.3771 | Генератор | ||
| 17 | ПД308Б-3715300-У | Фонарь подкапотной подсветки | ||
| 18 | ТМ111-3808000 | Датчик сигнализатора аварийной температуры воды | ||
| 19 | 644301-3724089 | Жгут проводов переднего щита | ||
| 19 | 6443-3724089 | Жгут проводов переднего щита | ||
| 20 | Датчик засоренности масляного фильтра | Датчик засоренности масляного фильтра | ||
| 21 | ММ111Д-3810600 | Датчик аварийного давления масла | ||
| 22 | ММ370-3829010-УХЛ | Датчик указателя давления масла | ||
| 23 | 32.3710 | Включатель аварийной сигнализации | ||
| 24 | ММ125Д-3810600 | Датчик вспомогательной тормозной системы и сигнала торможения | ||
| 25 | 1112.5208000-02 | Электростеклоомыватель | ||
| 26 | 2212.3803-23 | Лампа контрольная падения давления масла в двигателе | ||
| 27 | 2212.3803-22 | Лампа контрольная аварийной температуры охлаждающей жидкости | ||
| 28 | 11.3745 | Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала | ||
| 29 | 2212.3803-24 | Лампа контрольная засоренности масляного фильтра | ||
| 30 | 16.3741000 | Электроклапан пневмосигнала | ||
| 31 | 2212.3803-20 | Лампа контрольная засоренности воздушного фильтра | ||
| 32 | 6437-3724055 | Жгут проводов приборного щитка левого | ||
| 33 | 2001.3843010 | Датчик электроспидометра | ||
| 34 | 6437-7905012 | Жгут проводов электроспидометра | ||
| 34 | 643701-7905012 | Жгут проводов электроспидометра | ||
| 35 | МЭ250-3730000 | Электродвигатель отопителей | ||
| 36 | СЭ300-8102100 | Сопротивление дополнительное | ||
| 37 | КБП-Ф | Конденсатор проходной | ||
| 38 | 2312.3803-16 | Блок контрольных ламп | ||
| 39 | 2212.3803-17 | Лампа контрольная включения ЭФУ | ||
| 40 | 6437-3724056 | Жгут проводов щитка приборов среднего | ||
| 41 | 2212.3803-34 | Лампа контрольная падения давления воздуха в шинах прицепа | ||
| 42 | 34.5205010 | Стеклоочиститель электрический | ||
| 43 | 2312.3803-15 | Блок контрольных ламп с диодами | ||
| 44 | 2212.3803-13 | Лампа контрольная включения блокировки межколесного дифференциала | ||
| 45 | 2212.3803-14 | Лампа контрольная выключения блокировки межосевого дифференциала | ||
| 46 | 2212.3803-35 | Лампа контрольная включения демультипликатора | ||
| 47 | 1502-7904010 | Фильтр конденсаторный | ||
| 48 | 2712.3702010 | Реле-регулятор напряжения | ||
| 49 | 6437-3724068 | Жгут проводов силовой | ||
| 49 | 643701-3724068 | Жгут проводов силовой | ||
| 50 | 6443-3724030-10 | Жгут проводов по лонжерону | ||
| 50 | 644301-3724030-10 | Жгут проводов по лонжерону | ||
| 51 | 3403.3747000 | Диод разделительный | ||
| 52 | 6443-3724010 | Жгут проводов основной | ||
| 52 | 644301-3724010 | Жгут проводов основной | ||
| 53 | ВК343-3709000.01.08 | Выключатель плафона кабины | ||
| 54 | 6443-3724057 | Жгут проводов приборного щитка правого | ||
| 54 | 644301-3724057 | Жгут проводов приборного щитка правого | ||
| 55 | ВК343-3709000.01.35 | Выключатель электроклапана блокировки межосевого дифференциала | ||
| 56 | П150-3709000.06.14 | Выключатель блокировки межколесного дифференциала | ||
| 57 | П147-3709000.04.11 | Переключатель режимов электродвигателей отопителя | ||
| 58 | 1102.3830010-0 | Манометр двухстрелочный | ||
| 59 | 11.3704000 | Выключатель нагревателя топлива и ЭФУ | ||
| 60 | АП171А-3811010 | Амперметр | ||
| 61 | ВК354-3704000 | Выключатель предпускового подогревателя | ||
| 62 | УБ170М-3806010 | Указатель уровня топлива | ||
| 63 | П147-3709000.02.13 | Переключатель датчиков указателя уровня топлива | ||
| 64 | ПР118Б-3722000-01 | Предохранитель плавкий 2А | ||
| 65 | П147-3709000.06.16 | Переключатель фонарей автопоезда и поворотной фары | ||
| 66 | П147-3709000.04.03 | Переключатель противотуманных фар и заднего противотуманного огня | ||
| 67 | 12.3802010 | Спидометр электрический | ||
| 68 | ВК416Б-3709000-01 | Выключатель света щитка приборов с реостатом | ||
| 69 | 2531.3813010 | Тахометр | ||
| 70 | П150-3709000.14.10 | Переключатель электростеклоомывателя | ||
| 71 | УК171М-3807010 | Указатель температуры воды | ||
| 72 | П147-3709000.09.09 | Переключатель электростеклоочистителя | ||
| 73 | 2101.3704000-10 | Выключатель стартера | ||
| 74 | УК170М-3810010 | Указатель давления масла | ||
| 75 | А-24-2 | Лампа | ||
| 76 | РС531-3721000 | Сигнализатор шумовой | ||
| 77 | П145-3726000 | Комбинированный переключатель света и указателей поворота | ||
| 78 | П602-3709210-УХЛ | Переключатель трансмиссии и отбора мощности | ||
| 79 | ПР112-3722000 | Блок предохранителей освещения и потребителей | ||
| 80 | 47К | Розетка переносной лампы | ||
| 81 | РС530-3721000 | Реле стартера | ||
| 82 | 261.3747000 | Реле блокировки стартера | ||
| 83 | 11.3747010 | Реле | ||
| 84 | РС493-3803010-УХЛ | Реле-прерыватель стояночной тормозной системы | ||
| 85 | 6510-3724160-02 | Жгут проводов подогревателя основной | ||
| 85 | 651001-3724160-02 | Жгут проводов подогревателя основной | ||
| 86 | КТ127-3750000 | Контактор предпускового подогревателя | ||
| 87 | РС951А-3726010-УХЛ | Реле указателей поворота и аварийной сигнализации | ||
| 88 | 12.3741 | Сопротивление тепловое | ||
| 89 | ММ124Д-3810600 | Датчик включения стояночной тормозной системы, падения давления воздуха 1-го контура, падения давления воздуха запасного контура | ||
| 90 | 171-3711010-ХЛ | Фара поворотная | ||
| 91 | УП101-3726000-В | Фонарь освещения знака автопоезда | ||
| 91 | УП101-3726000-ВХЛ | Фонарь освещения знака автопоезда | ||
| 92 | ПК201-3714010-Д | Плафон освещения кабины | ||
| 93 | ПС315-3723100-А | Розетка внешнего пуска | ||
| 94 | ВК318Б-3704000 | Выключатель "массы" | ||
| 95 | 6СТ-190А | Батарея аккумуляторная | ||
| 96 | 6510-3724162 | Жгут проводов подогревателя основной | ||
| 97 | 4402.3827600 | Датчик указателя уровня топлива | ||
| 98 | ЭН22-3741010 | Нагреватель топлива подогревателя | ||
| 99 | РС335 | Электромагнит клапана подогревателя | ||
| 100 | МЭ252 | Электродвигатель предпускового подогревателя | ||
| 101 | 17.3734000 | Источник напряжения высоковольтный | ||
| 102 | ВК403 | Включатель сигнализации заднего хода | ||
| 103 | ВК418А-3716000 | Выключатель сигнализации | ||
| 104 | 351.3716010 | Фонарь задний левый | ||
| 104 | 3511.3716010 | Фонарь задний левый | ||
| 105 | ФП135-3716010-Б | Фонарь заднего хода | ||
| 106 | 2412.3716010 | Фонарь задний противотуманный | ||
| 108 | ПС325-3723100 | Розетка штепсельная прицепа | ||
| 109 | ПС400-3723000 | Розетка переносной лампы | ||
| 110 | 35.3716010 | Фонарь задний правый | ||
| 110 | 3501.3716010 | Фонарь задний правый |
