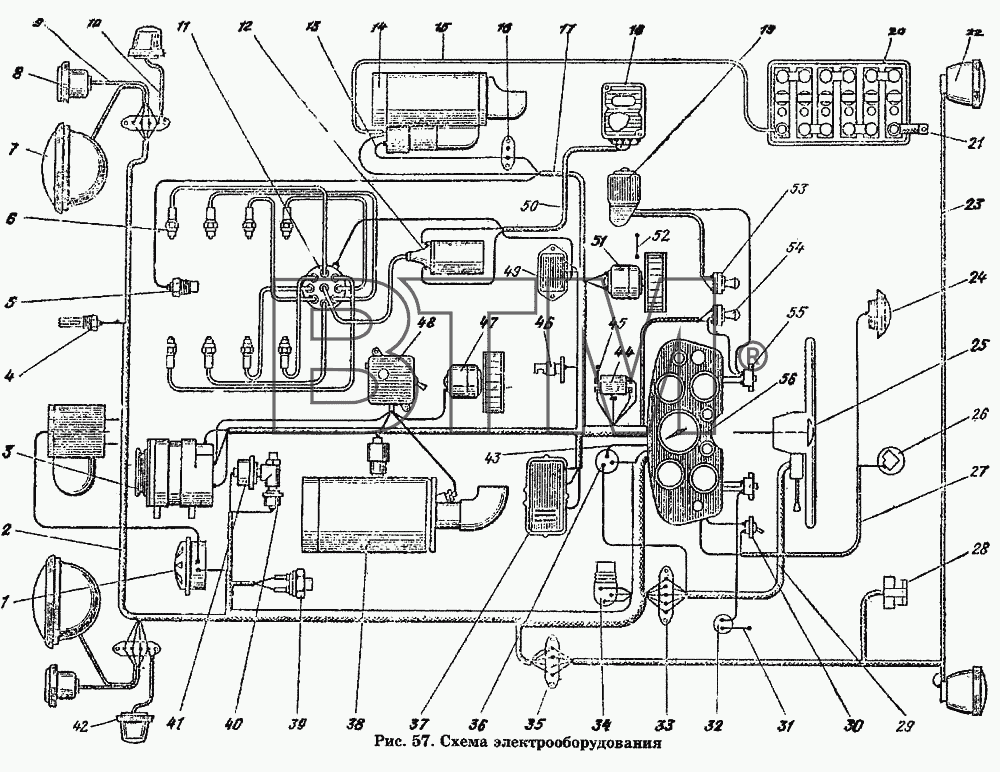

Каталог запасных частей к технике: ГАЗ-53 А (справочная информация). Схема электрооборудования
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 6СТ-75ЭР | 6СТ-75ЭР | Батарея аккумуляторная (53А-3703011-03) | ||
| 53А-3703011-04 | 53А-3703011-04 | Батарея аккумуляторная 6СТ-75ТМ | ||
| 6СТ-75ТР | 6СТ-75ТР | Батарея аккумуляторная (53А-3703011-05) | ||
| 290775-П8 | 290775-П8 | Болт М10х40 | ||
| 291579-П29 | 291579-П29 | Болт М12-6hх140 | ||
| 201422-П29 | 201422-П29 | Болт М6-6gх25 ОСТ 37.001.123-96 | ||
| 201416-П29 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | ||
| 201418-П8 | 201418-П8 | Болт М6-6gх16 | ||
| 201418-П29 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 | ||
| 201418-П29 | 201418-П29 | Болт М6-6gх16 ОСТ 37.001.123-96 | ||
| 201455-П8 | 201455-П8 | Болт М8-6gх18 | ||
| 201455-П8 | 201455-П8 | Болт М8-6gх18 | ||
| 201455-П8 | 201455-П8 | Болт М8-6gх18 | ||
| 201455-П8 | 201455-П8 | Болт М8-6gх18 | ||
| 201457-П8 | 201457-П8 | Болт М8-6gх22 | ||
| 240820-П8 | 240820-П8 | Винт 4х18 | ||
| 221512-П8 | 221512-П8 | Винт М3х0,5х28 | ||
| 240816-П8 | 240816-П8 | Винт М4х6 | ||
| 223048-П8 | 223048-П8 | Винт М5х35 крепления штепсельной розетки к кронштейну | ||
| 66-3724245 | 66-3724245 | Втулка крепления стартерного провода к лонжерону рамы | ||
| 47-1012120 | 47-1012120 | Втулка | ||
| 250612-П8 | 250612-П8 | Гайка М10 | ||
| 250613-П8 | 250613-П8 | Гайка М10х1 | ||
| 251086-П8 | 251086-П8 | Гайка М5-6Н | ||
| 250503-П8 | 250503-П8 | Гайка М8х1-4Н5Н | ||
| 250510-П8 | 250510-П8 | Гайка М8х1,25 | ||
| 51-3710050-Д | 51-3710050-Д | Козырек защитный клемм ножного переключателя света | ||
| 51-3710056 | 51-3710056 | Колпачок | ||
| 53-3701030-Б | 53-3701030-Б | Кронштейн генератора | ||
| 52-3721055 | 52-3721055 | Кронштейн крепления сигнала к лонжерону рамы | ||
| 63-3730031 | 63-3730031 | Кронштейн крепления штепсельной розетки прицепа | ||
| А12-5 | А12-5 | Лампа (53-70-3714033) | ||
| А12-8 | А12-8 | Лампа | ||
| 51-3710055 | 51-3710055 | Муфта защитная | ||
| 53-3701035-Б | 53-3701035-Б | Планка установочная генератора | ||
| 20-3715022 | 20-3715022 | Пластина штепсельной розетки (для 8403268) | ||
| 66-3724357 | 66-3724357 | Провод от включателя свечи подогревателя к контрольной спирали в сборе | ||
| 66-3724158 | 66-3724158 | Провод от предохранителя к переключателю и контрольной спирали в сборе | ||
| 53-3726176 | 53-3726176 | Прокладка бокового повторителя указателей поворота | ||
| 51-3715021 | 51-3715021 | Прокладка штепсельной розетки переносной лампы | ||
| 53-3724135-10 | 53-3724135-10 | Пучок проводов подогревателя | ||
| 297514-П29 | 297514-П29 | Скоба крепления стартерного провода | ||
| 70-10003 | 70-10003 | Скоба прижимная | ||
| 53-3726180 | 53-3726180 | Соединитель прокладки | ||
| 293300-П8 | 293300-П8 | Шайба 10 | ||
| 293312-П8 | 293312-П8 | Шайба 10 | ||
| 293370-П29 | 293370-П29 | Шайба 12 | ||
| 252002-П8 | 252002-П8 | Шайба 4 | ||
| 252004-П29 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | ||
| 252136-П2 | 252136-П2 | Шайба 10 ОТ ОСТ 37.001.115-75 | ||
| 252137-П2 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | ||
| 252173-П8 | 252173-П8 | Шайба 5 пружинная | ||
| 252174-П29 | 252174-П29 | Шайба 2-6 ОСТ 37.001.145-75 | ||
| 252174-П29 | 252174-П29 | Шайба 2-6 ОСТ 37.001.145-75 | ||
| 252154-П2 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | ||
| 252154-П29 | 252154-П29 | Шайба 6Л ОСТ 37.001.115-75 | ||
| 252134-П2 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | ||
| 252155-П29 | 252155-П29 | Шайба пружинная 8 | ||
| 252155-П2 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 | ||
| 252135-П2 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | ||
| 293279-П8 | 293279-П8 | Шайба пружинная диам. 8 | ||
| 291785-П2 | 291785-П2 | Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 | ||
| 291732-П2 | 291732-П2 | Шпилька М8х1-4hх14 | ||
| 1 | 66-01-3721010 | Сигнал в сборе С311 | ||
| 2 | 53-3724025-К2 | Пучок проводов № 2 в сборе | ||
| 3 | 53А-3701010-Б | Генератор Г250-Г1 | ||
| 4 | 12Ю-3808025-А | Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т | ||
| 5 | 52-3808020 | Датчик указателя температуры воды в двигателе в сборе ТМ100 | ||
| 6 | А11 | Свеча зажигания в сборе | ||
| 7 | 53-3711010 | Фара ФГ122-Б | ||
| 8 | 52-3712010-А | Подфарник и указатель поворотов в сборе ПФ101-Б | ||
| 9 | 53-3724105-А | Провод от соединительной панели к подфарникам в сборе | ||
| 10 | 53-3724027-01 | Провод от соединительной панели к повторителю | ||
| 11 | Р133-3706010 | Распределитель зажигания в сборе Р133 | ||
| 12 | 53А-3705010 | Катушка зажигания в сборе Б114-Б | ||
| 13 | 53-3724107-Б | Провод от соединительной панели к реле стартера | ||
| 14 | СТ230А-3708000 | Стартер в сборе СТ230А | ||
| 15 | 53-3724050-А | Провод от аккумуляторной батареи к стартеру в сборе | ||
| 16 | 20-3723010-А1 | Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная) | ||
| 17 | 53-3724015-01 | Пучок проводов № 1 в сборе | ||
| 18 | Г-53-3734000 | Коммутатор транзисторный в сборе ТК102 | ||
| 19 | МЭ14А-3730000 | Электродвигатель | ||
| 20 | 6СТ-75ЭМ | Батарея аккумуляторная (53А-3703011-02) | ||
| 21 | 52-3724062 | Провод соединения аккумуляторной батареи с полом кабины | ||
| 22 | 51Л-3716010 | Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света) | ||
| 23 | 53А-3724030 | Пучок проводов по раме в сборе | ||
| 24 | 51.3714010 | Плафон в сборе ПК2-Б | ||
| 25 | 52-3724018 | Провод кнопки звукового сигнала в сборе | ||
| 26 | 52-3806020 | Датчик указателя уровня топлива в сборе БМ120-А | ||
| 27 | 52-3724038-Б1 | Провод к плафону и к датчику уровня топлива в сборе | ||
| 28 | 66-3731110 | Розетка прицепа штепсельная в сборе ПС300А-100 | ||
| 29 | Г-52-3726110 | Переключатель указателей поворотов в сборе П105А | ||
| 30 | П19-А2 | Выключатель плафона (51-3806030-Б1) | ||
| 31 | 66-3724044 | Провод соединения штепсельной розетки переносной лампы с кабиной в сборе | ||
| 32 | 47-К | Штепсельная розетка переносной лампы в сборе (51-3715020-А) | ||
| 33 | 63-3723015 | Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная) | ||
| 34 | П39 | Переключатель света ножной в сборе (51-3710010-А) | ||
| 35 | ПС2-А2 | Панель соединительная четырехклеммовая | ||
| 36 | 13-3726155 | Прерыватель указателей поворотов в сборе РС57 | ||
| 37 | 53-70.3702010 | Реле-регулятор в сборе РР362-Э | ||
| 38 | 53А-1015010-04 | Подогреватель в сборе | ||
| 39 | 40П-3720010 | Выключатель света сигнала «стоп» гидравлический ВК12-Б | ||
| 40 | 53-3810500-01 | Датчик аварийного давления масла в двигателе в сборе ММ111А | ||
| 41 | 52-04-3810600 | Датчик давления масла в двигателе ММ358 | ||
| 42 | Г-53-3726170 | Повторитель указателей поворота УП101 | ||
| 43 | 13-3803025 | Патрон контрольной лампы включения указателей поворота ПП107 | ||
| 44 | РС507-Б | Реле включения стартера в сборе | ||
| 45 | 53-3724043 | Провод в сборе | ||
| 46 | 24-3714310-01 | Фонарь освещения под капотом в сборе ПД308-А | ||
| 47 | 53-1015550 | Электровентилятор пускового подогревателя в сборе | ||
| 48 | 53А-1015570 | Пульт управления пусковым подогревателем | ||
| 49 | СЭ107 | Сопротивление добавочное в сборе | ||
| 50 | 53-3724147-02 | Пучок проводов для транзисторного зажигания | ||
| 51 | 13-8102080 | Электродвигатель обдува ветрового стекла в сборе МЭ211 | ||
| 52 | 52-3724076 | Провод соединения корпуса электродвигателя отопителя с кабиной в сборе | ||
| 53 | СЛ100-5205400 | Переключатель стеклоочистителя в сборе | ||
| 54 | 52-70-8102090 | Переключатель мотора вентилятора отопления в сборе П119-Б | ||
| 55 | 53-3722215 | Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315 | ||
| 56 | 53-3801000-01 | Щиток приборов в сборе КП120 |
