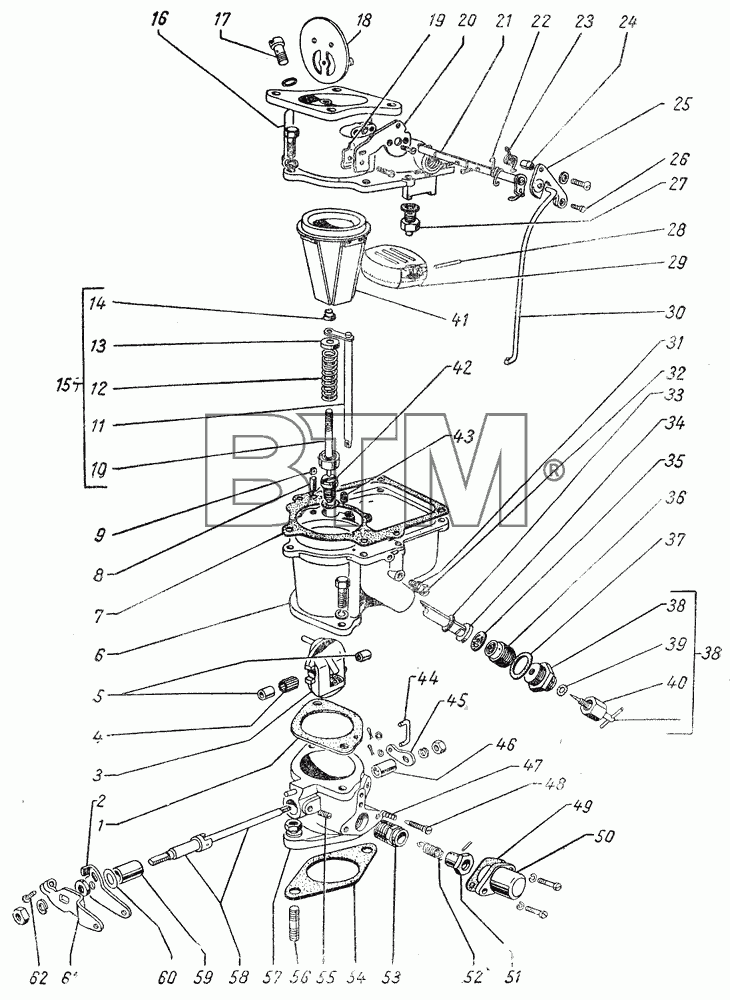

Каталог запасных частей к технике: ГАЗ-51 (63, 93) (справочная информация). Карбюратор КГ22Г
51-1107010-А1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900902-0 | 900902-0 | Шайба 5 | ||
| 901716-0 | 901716-0 | Шайба диаметром 8 фибровая | ||
| 51-1107010-А1 | 51-1107010-А1 | Карбюратор в сборе (К22Г-1107010) | ||
| 900504-2 | 900504-2 | Болт М8х25 крепления смесительной камеры | ||
| 901701-0 | 901701-0 | Шайба 6 фибровая | ||
| 900508-2 | 900508-2 | Болт М8х21 крепления смесительной камеры | ||
| 900904-0 | 900904-0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | ||
| К22Г-1107555 | К22Г-1107555 | Регулировочная шайба | ||
| 901707-0 | 901707-0 | Шайба диаметром 10 фибровая | ||
| 900413-1 | 900413-1 | Винт | ||
| 900804-0 | 900804-0 | Гайка М8х1-6Н | ||
| 900202-1 | 900202-1 | Винт М4х8 крепления кронштейна тяги воздушной заслонки | ||
| 900904-0 | 900904-0 | Шайба пружинная 8Н65Г (ГОСТ 6402-70) | ||
| 901017-0 | 901017-0 | Шайба 5,2х1 | ||
| 900109-1 | 900109-1 | Винт М5х18 крепления рычага привода воздушной заслонки | ||
| 900807-0 | 900807-0 | Гайка М5 крепления рычага привода ускорительного насоса | ||
| 900902-0 | 900902-0 | Шайба 5 | ||
| 252156-П2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | ||
| 900906-0 | 900906-0 | Шайба 3 | ||
| 900110-1 | 900110-1 | Винт М3х6 крепления воздушной заслонки | ||
| 901019-0 | 901019-0 | Шайба 3 | ||
| 901106-0 | 901106-0 | Шплинт | ||
| 250513-П8 | 250513-П8 | Гайка М10х1-6Н | ||
| 900903-0 | 900903-0 | Шайба 6 | ||
| 900107-1 | 900107-1 | Винт М6х18 крепления верхнего корпуса к поплавковой камере карбюратора | ||
| К43-40 | К43-40 | Шпилька крепления пружины | ||
| 280084-П2 | 280084-П2 | Штуцер 1/4"х18 угловой | ||
| 900702-1 | 900702-1 | Винт крепления крышки | ||
| 1 | К22-1107086-А | Прокладка между корпусом карбюратора и корпусом смесительной камеры | ||
| 2 | К22Г-1107552-Б | Рычаг привода | ||
| 3 | К22Г-1107530 | Заслонка дроссельная в сборе | ||
| 4 | К43-63 | Игла подшипника дроссельной заслонки | ||
| 5 | К22Г-1107518 | Втулка дроссельной заслонки | ||
| 6 | К22-1107420 | Корпус поплавковой камеры карбюратора с заглушками в сборе | ||
| 7 | К22-1107085-А | Прокладка корпуса карбюратора | ||
| 8 | К49-1107331 | Клапан нагнетательный ускорительного насоса | ||
| 9 | К49-1107412 | Замок клапана ускорительного насоса | ||
| 10 | К22-1107130 | Поршень со штоком ускорительного насоса в сборе | ||
| 11 | К22-1107050 | Тяга ускорительного насоса с соединительной планкой в сборе | ||
| 12 | 907102-0 | Пружина ускорительного насоса | ||
| 13 | К22-1107124 | Шайба фасонная ускорительного насоса | ||
| 14 | К22-1107121 | Гайка крепления штока | ||
| 15 | К22-1107120 | Ускорительный насос в сборе | ||
| 16 | К22Г-1107300 | Корпус карбюратора верхний в сборе | ||
| 17 | К49-1107305 | Распылитель ускорительного насоса в сборе | ||
| 18 | К22-1107230 | Заслонка воздушная в сборе | ||
| 19 | К23-55 | Зажим кронштейна тяги воздушной заслонки | ||
| 20 | К23-54 | Кронштейн тяги воздушной заслонки | ||
| 21 | К22Г-1107240-А | Ось воздушной заслонки в сборе | ||
| 22 | К23-51Б | Пружина оси воздушной заслонки | ||
| 23 | К23-58 | Пружина рычага привода воздушной заслонки | ||
| 24 | К23-70 | Втулка пружины рычага привода воздушной заслонки | ||
| 25 | К22Г-1107250 | Рычаг привода воздушной заслонки в сборе | ||
| 26 | 900113-1 | Винт М4 х8 крепления яги управления воздушной заслонкой к рычагу | ||
| 27 | К22-1107330 | Клапан подачи топлива в сборе | ||
| 28 | К14-1107211 | Ось петли поплавка | ||
| 29 | К22-1107600 | Поплавок с петлей в сборе | ||
| 30 | К22Г-1107047 | Тяга привода рычага минимального газа | ||
| 31 | 901716-0 | Шайба диаметром 8 фибровая | ||
| 32 | К49-1107409-1 | Жиклер холостого хода | ||
| 33 | 901717-0 | Прокладка распылителя | ||
| 34 | К22-1107028 | Распылитель главного жиклера | ||
| 35 | К49-1107087 | Прокладка блока жиклеров | ||
| 36 | 906586-0 | Блок жиклеров | ||
| 37 | 901747-0 | Шайба диаметром 18 фибровая | ||
| 38 | К49-1107150-А | Игла регулировочная в сборе | ||
| 39 | К49-1107153 | Сальник регулировочной иглы | ||
| 40 | К49-1107154 | Гайка сальника | ||
| 41 | К22-1107030-А | Диффузор в сборе | ||
| 42 | К22-1107450 | Клапан экономайзера в сборе | ||
| 43 | К22Е-1107440 | Клапан обратный ускорительного насоса в сборе | ||
| 44 | К22Г-1107046 | Серьга привода ускорительного насоса | ||
| 45 | К22Г-1107048 | Рычаг привода ускорительного насоса | ||
| 46 | К22Г-1107516 | Втулка оси дроссельной заслонки задняя | ||
| 47 | 907103-0 | Пружина регулировочного винта холостого хода | ||
| 48 | К23-59 | Винт регулировочный холостого хода | ||
| 49 | К43-57 | Прокладка крышки ограничителя оборотов | ||
| 50 | К43-28 | Крышка ограничителя оборотов | ||
| 51 | К43-26 | Муфта ограничителя оборотов | ||
| 52 | К22Г-1107519 | Пружина ограничителя оборотов | ||
| 53 | К49А-1107501 | Втулка ограничителя оборотов | ||
| 54 | 51-1107015 | Прокладка между карбюратором и всасывающей трубой | ||
| 55 | К43-47А | Винт стопорный | ||
| 56 | 291790-П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора | ||
| 57 | К22Г-1107507-Б | Корпус смесительной камеры карбюратора | ||
| 58 | К22Г-1107540-Б | Ось дроссельной заслонки с муфтой в сборе | ||
| 59 | К22Г-1107517-Б | Втулка оси дроссельной заслонки передняя | ||
| 60 | К22Г-1007554 | Шайба регулировочная | ||
| 61 | К22Г-1107551-Б | Рычаг дроссельной заслонки | ||
| 62 | 900512-4 | Болт М5х25 упорный рычага дроссельной заслонки |
