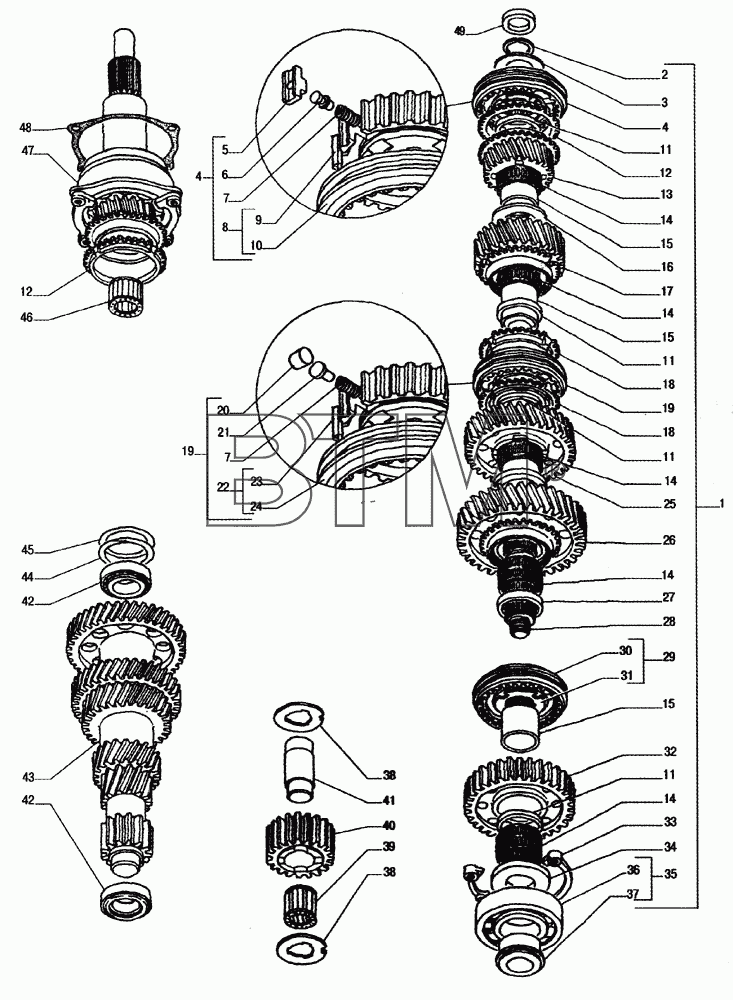

Каталог запасных частей к технике: ГАЗ-33104 Валдай (справочная информация). Валы и шестерни коробки передач
1
2
3
4
4
5
5
6
7
7
8
9
10
11
11
11
11
12
12
13
14
14
14
14
14
15
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 33104-1701100 | Вал вторичный в сборе | ||
| 2 | 4598360027 | Кольцо Б35 | ||
| 3 | 3309-1701115 | Шайба пружинная вторичного вала | ||
| 4 | 3309-1701121 | Синхронизатор 4 и 5 передач | ||
| 5 | 3309-1701171-01 | Сухарик синхронизатора | ||
| 5 | 3309-1701171 | Сухарик синхронизатора | ||
| 6 | 3309-1701199 | Фиксатор синхронизатора | ||
| 7 | 3309-1701170 | Пружина синхронизатора | ||
| 8 | 3309-1701122 | Муфта синхронизатора 4 и 5 передач со ступицей | ||
| 9 | 3309-1701119-10 | Ступица 1 передачи и заднего хода | ||
| 10 | 3309-1701137-10 | Муфта 1 передачи и заднего хода | ||
| 11 | 3309-1701103 | Кольцо распорное | ||
| 12 | 3309-1701148 | Кольцо синхронизатора | ||
| 13 | 3309-1701154 | Шестерня 4 передачи вторичного вала с кольцом синхронизатора | ||
| 14 | 664910E | Подшипник шестерен | ||
| 15 | 3309-1701155 | Втулка шестерен вторичного вала | ||
| 16 | 3309-1701104 | Шайба шестерен вторичного вала | ||
| 17 | 33104-1701114 | Шестерня 3 передачи вторичного вала | ||
| 18 | 33104-1701178 | Кольца блокирующие синхронизатора (комплект из 3-х колец) | ||
| 19 | 33104-1701123 | Синхронизатор 2 и 3 передачи | ||
| 20 | 33104-1701182 | Ролик 11x11 БIII | ||
| 21 | 33104-1701199 | Фиксатор синхронизатора 2иЗ передачи | ||
| 22 | 33104-1701124 | Муфта синхронизатора 2 и 3 передачи со ступицей | ||
| 23 | 33104-1701119 | Ступица синхронизатора 2иЗпередачи | ||
| 24 | 33104-1701137 | Муфта синхронизатора 2 и 3 передачи | ||
| 25 | 33104-1701111 | Шестерня 2 передачи вторичного вала | ||
| 26 | 3309-1701108 | Шестерня 1 передачи вторичного вала с кольцом синхронизатора | ||
| 27 | 3309-1701163 | Кольцо распорное | ||
| 28 | 33104-1701105 | Вал вторичный | ||
| 29 | 3309-1701124-10 | Муфта 1 передачи и заднего хода со ступицей | ||
| 30 | 3309-1701137-10 | Муфта 1 передачи и заднего хода | ||
| 31 | 3309-1701119-10 | Ступица 1 передачи и заднего хода | ||
| 32 | 3309-1701140 | Шестерня заднего хода вторичного вала с кольцом синхронизатор | ||
| 33 | 3309-1701183 | Полукольцо подшипника вторичного вала | ||
| 34 | 3309-1701185 | Шайба заднего подшипника вторичного вала | ||
| 35 | 3309-1701180 | Подшипник вторичного вала на втулке | ||
| 36 | 6-311АКУ | Подшипник вторичного вала 6-311АКУ | ||
| 37 | 3309-1701181 | Втулка подшипника вторичного вала | ||
| 38 | 4301-1701091 | Шайба упорная шестерни заднего хода | ||
| 39 | 64706 | Подшипник ГОСТ 520-89 | ||
| 40 | 3309-1701080 | Шестерня промежуточная заднего хода | ||
| 41 | 3309-1701090 | Ось шестерни заднего хода | ||
| 42 | 7207A | Подшипник | ||
| 43 | 33104-1701050 | Вал промежуточный коробки передач | ||
| 44 | 3309-1701063 | Прокладка регулировочная | ||
| 45 | 3309-1701062 | Прокладка регулировочная | ||
| 46 | 264706 | Подшипник ГОСТ 520-89 | ||
| 47 | 3309-1701092 | Вал первичный с крышкой | ||
| 48 | 3309-1701042 | Прокладка крышки первичного вала | ||
| 49 | 33104-1701132 | Шайба переднего подшипника вторичного вала |
