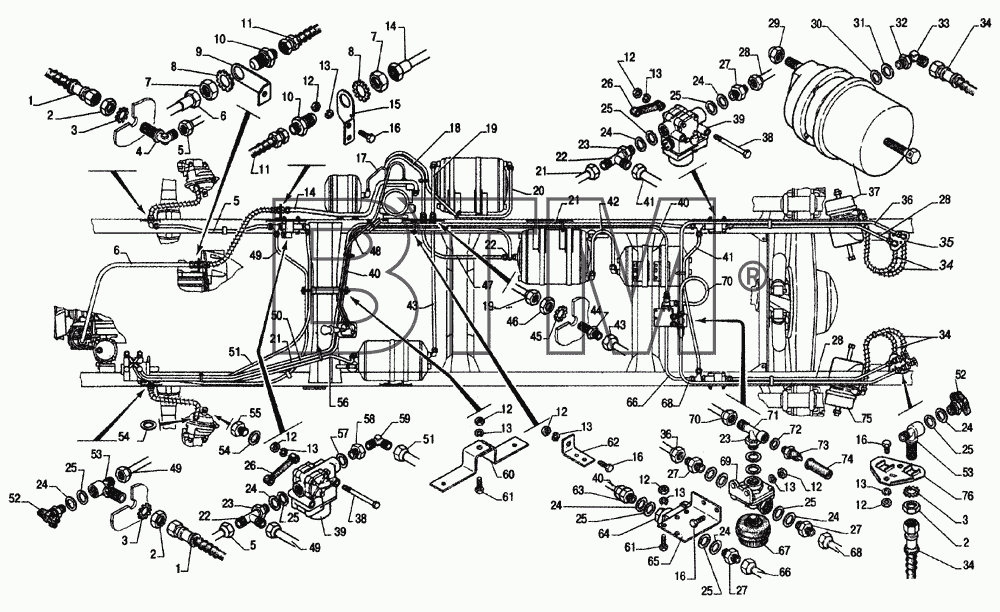

Каталог запасных частей к технике: ГАЗ-33104 Валдай (справочная информация). Трубопроводы тормозной системы
1
1
2
2
2
3
3
3
4
5
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
15
16
16
16
16
17
18
19
19
20
21
21
21
22
22
22
23
23
23
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
26
26
27
27
27
27
28
28
28
29
30
31
32
33
34
34
34
34
35
36
36
37
38
38
39
39
40
40
40
41
41
42
43
43
44
45
46
47
48
49
49
49
50
51
51
52
52
53
53
54
54
55
56
57
58
59
60
61
61
62
63
64
65
66
66
67
68
68
69
70
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 33104.3506025-10 | Шланг гибкий тормозов передний | ||
| 2 | 250640-П29 | Гайка М20Х1,5-6Н | ||
| 3 | 252241-П29 | Шайба 20 | ||
| 4 | 864825-01 | Угольник фланцевый | ||
| 5 | 33104-3506254 | Трубка от модулятора к переднему правому гибкому шлангу | ||
| 6 | 33104-3506196 | Трубка от компрессора к штуцеру | ||
| 7 | 292967-П29 | Гайка М27х1.5 | ||
| 8 | 293554-П29 | Шайба 28 | ||
| 9 | 33104-3506188 | Кронштейн шланга передний | ||
| 10 | 33104-3506354-10 | Штуцер | ||
| 11 | 33104.3506228 | Шланг | ||
| 12 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | ||
| 13 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | ||
| 14 | 33104-3506206 | Трубка от штуцера к воздухоосушителю | ||
| 15 | 33104-3506189 | Кронштейн шланга задний | ||
| 16 | 201455-П29 | Болт М8-6gх18 ОСТ 37.001.123-96 | ||
| 17 | 33104-3506274 | Трубка от воздухоосушителя к регенерационному баллону | ||
| 18 | 33104-3506210 | Трубка от воздухоосушителя к муфте | ||
| 19 | 33104-3506214 | Трубка от баллона к штуцеру | ||
| 20 | 33104-3506212 | Трубка от воздухоосушителя к баллону передних тормозов | ||
| 21 | 33104-3506240 | Трубка от тормозного крана к тройнику | ||
| 22 | 861032 | Тройник | ||
| 23 | 4595531270 | Гайка М22х1,5 | ||
| 24 | 861024 | Шайба | ||
| 25 | 740.1003439 | Кольцо уплотнительное | ||
| 26 | 33104-3506368 | Пластина | ||
| 27 | 853977 | Штуцер | ||
| 28 | 33104-3506260 | Трубка от заднего модулятора к гибкому шлангу | ||
| 29 | 4595651314 | Гайка М16х1,5 | ||
| 30 | 864236 | Кольцо уплотнительное | 2,60 руб. - 13,50 руб. | |
| 31 | 861023 | Шайба | ||
| 32 | 250636-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | 14,20 руб. | |
| 33 | 861030 | Угольник | 281,20 руб. | |
| 34 | 33104.3506025 | Шланг гибкий тормозов задний | ||
| 35 | 33104-3506105 | Кронштейн шлангов правый | ||
| 36 | 33104-3506280 | Трубка от клапана быстрого оттормаживания к правому гибкому шлангу | ||
| 37 | BS9294 | Камера тормозная левая | ||
| 38 | 200277-П29 | Болт М8-6gх90 | ||
| 39 | 486201010 | Модулятор | ||
| 40 | 33104-3506310 | Трубка от крана стояночного тормоза к двухмагистральному клапану | ||
| 41 | 33104-3506250 | Трубка от правого модулятора к левому модулятору | ||
| 42 | 33104-3506246 | Трубка соединительная воздушных баллонов | ||
| 43 | 33104-3506222 | Трубка от муфты к баллону передних тормозов | ||
| 44 | 33104-3506156 | Штуцер | ||
| 45 | 252240-П29 | Шайба 18 | ||
| 46 | 250638-П29 | Гайка М18х1,5-6Н | ||
| 47 | 33104-3506220 | Трубка от муфты к тройнику | ||
| 48 | 33104-3506306 | Трубка от воздухоосушителя к крану стояночного тормоза | ||
| 49 | 33104-3506262 | Трубка от модулятора к переднему левому гибкому шлангу | ||
| 50 | 33104-3506236 | Трубка от тройника к тормозному крану | ||
| 51 | 33104-3506244 | Трубка от тормозного крана к переднему модулятору | ||
| 52 | 100-3515310-01 | Клапан контрольного вывода | ||
| 53 | 5320-3506091-01 | Тройник | ||
| 54 | 46-3506032 | Прокладка уплотнительная | ||
| 55 | 33104-3519199 | Пробка М16х1,5 | ||
| 56 | 33104-3506224 | Трубка от баллона к тормозному крану | ||
| 57 | 52-04-3505024 | Прокладка штуцера главного цилиндра тормозов | ||
| 58 | 4301-3506070 | Штуцер | ||
| 59 | 864823 | Угольник ввертный | 191,00 руб. - 535,10 руб. | |
| 60 | 33104-3506049 | Кронштейн | ||
| 61 | 201458-П29 | Болт М8-6gх25 ОСТ 37.001.123-96 | ||
| 62 | 33097-3552049 | Кронштейн | ||
| 63 | 853974 | Штуцер | ||
| 64 | 100-3562010 | Клапан двухмагистральный | 48,90 руб. - 477,80 руб. | |
| 65 | 33104-3506198 | Кронштейн | ||
| 66 | 33104-3506270 | Трубка от модулятора к двухмагистральному клапану | ||
| 67 | SIL68B | Шумоглушитель | ||
| 68 | 33104-3506300 | Трубка от клапана быстрого оттормаживания к левому гибкому шлангу | ||
| 69 | 100-3518110 | Клапан быстрого оттормаживания | ||
| 70 | 33104-3506290 | Трубка от двухмагистрального клапана к тройнику клапана быстрого оттормаживания | ||
| 71 | 361013 | Тройник | ||
| 72 | 51-3506013 | Прокладка | ||
| 73 | 2702.3829010 | Датчик включения стояночного тормоза 2702.3829 | ||
| 74 | 2101-3724124-01 | Чехол защитный | ||
| 75 | BS9293 | Камера тормозная правая | ||
| 76 | 33104-3506103 | Кронштейн шлангов левый |
