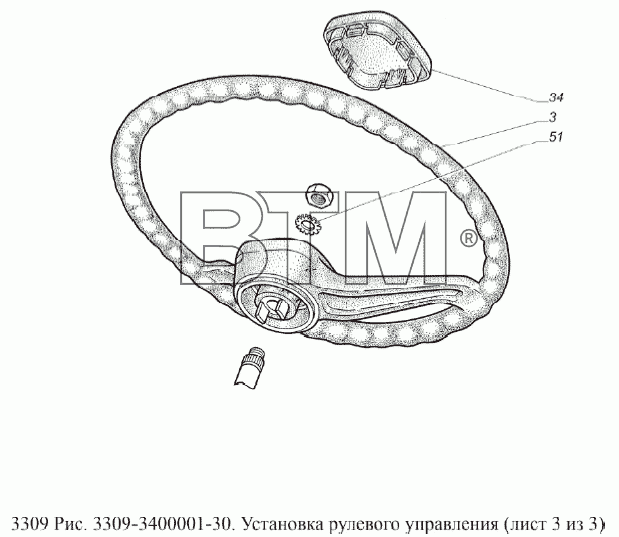

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (справочная информация). Установка рулевого управления
/80.2.gif)
3
34
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3302-3400014-01 | Механизм рулевого управления | ||
| 2 | 3307-3401042-10 | Вал карданный рулевого управления в сборе | ||
| 3 | 4301-3402015 | Колесо рулевого управления | ||
| 4 | 3308-3405011 | Цилиндр силовой гидроусилителя руля | ||
| 5 | 3309-3408030 | Трубка от клапана управления | ||
| 6 | 33097-3408040 | Шланг к силовому цилиндру гидроусилителя руля | 536,10 руб. | |
| 7 | 33097-3408070 | Шланг к силовому цилиндру | ||
| 8 | 33081-3408150 | Шланг нагнетательный гидроусилителя руля | ||
| 9 | 33081-3408148 | Трубка нагнетательного шланга | ||
| 10 | 33081-3408184 | Трубка сливного шланга | ||
| 11 | 3309-3414010 | Тяга продольная рулевого управления | ||
| 12 | 290967 | Болт М12-6gх32 | ||
| 13 | 292968-П29 | Гайка М24х1,5-4Н6Н | ||
| 14 | 293440-П29 | Шайба 17 | ||
| 15 | 298358-П29 | Муфта соединительная | ||
| 16 | 298359-П29 | Муфта М12х1,25-5Н6Н | ||
| 17 | 63-1013119 | Скоба соединительная шлангов масляного фильтра тонкой очистки | ||
| 18 | 3302-3401094 | Шайба вала сошки | ||
| 19 | 3302-3401095 | Крышка | ||
| 20 | 3110-3401227 | Клин рулевого управления | ||
| 21 | 3309-3403015 | Кронштейн рулевого механизма | ||
| 22 | 66-3405198 | Подушка крепления штока цилиндра гидроусилителя руля к кронштейну | 63,20 руб. | |
| 23 | 66-01-3405200 | Шайба крепления штока цилиндра гидроусилителя руля | ||
| 24 | 66-3405201 | Шайба крепления штока цилиндра гидроусилителя руля | ||
| 25 | 66-3405220 | Шайба штока цилиндра гидроусилителя руля | ||
| 26 | 66-3405247 | Кольцо стяжное защитного колпака главного цилиндра тормоза | ||
| 27 | 33081-3408089 | Оболочка защитная | ||
| 28 | 4301-3408203 | Скоба | ||
| 29 | 66-3408207-Б | Муфта | ||
| 30 | 3309-3408212 | Кронштейн крепления шлангов | ||
| 31 | 66-3408216 | Хомут | ||
| 32 | 33081-3408219 | Скоба | ||
| 33 | 4301-3408285 | Уплотнитель цилиндра гидроусилителя руля | 139,40 руб. | |
| 34 | 4301-3721018 | Накладка | ||
| 35 | 41-3724527 | Поясок | ||
| 37 | 200219-П29 | Болт М6-6gх50 ОСТ 37.001.122-96 | ||
| 38 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | ||
| 39 | 201424-П29 | Болт М6-6gх30 ОСТ 37.001.123-96 | ||
| 40 | 45 9376 1119 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | ||
| 41 | 45 9377 1262 | Болт М12х35 | ||
| 42 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | ||
| 43 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | 5,10 руб. - 6,80 руб. | |
| 44 | 292110-51 | Гайка М12-8-016 СТП 37.102.1195-97 | ||
| 45 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | ||
| 46 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | ||
| 47 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | 2,60 руб. | |
| 48 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | ||
| 49 | 252154-П2 | Шайба 6Л ОСТ 37.001.115-75 | ||
| 50 | 252163-П2 | Шайба 24Л ОСТ 37.001.115-75 | ||
| 51 | 252195-П29 | Шайба 16 ОСТ 37.001.146-75 | ||
| 53 | 258039-П29 | Шплинт 3,2х20 ОСТ 37.001.171-93 | 4,40 руб. | |
| 54 | 258054-П29 | Шплинт 4х32 ОСТ 37.001.171-93 | ||
| 55 | 45 9563 1253 | Гайка М8-6Н крепления задней подушки подвески двигателя | ||
| 56 | 00.10.00-02 | Хомут 20-32 ТО17-9-20-98 | ||
| 60 | 33081-3408180 | Шланг сливной | ||
| 61 | 00.10.00 | Хомут 12-22 ТО17-9-20-98 |
