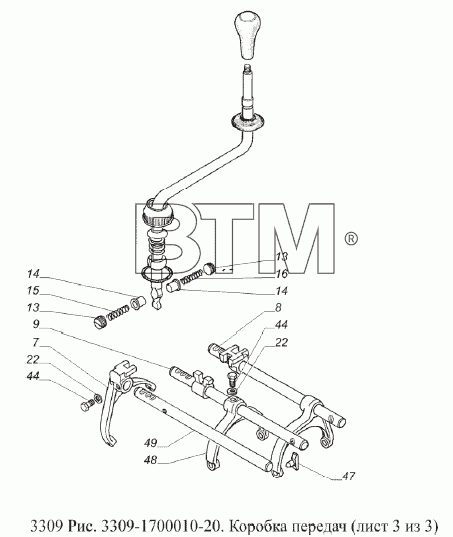

Каталог запасных частей к технике: ГАЗ-3309 (Евро 2) (справочная информация). Коробка передач
/35.2.gif)
7
8
9
13
13
14
14
15
16
22
22
44
44
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 298429-П | Сапун в сборе К1/8" | ||
| 2 | 3309-1701022 | Вал первичный с крышкой | ||
| 3 | 3309-1701048 | Вал промежуточный | ||
| 4 | 31029-1701098 | Пробка магнитная | ||
| 5 | 3309-1701100 | Вал вторичный коробки передач | ||
| 6 | 51-1701210-А | Манжета в сборе | 42,00 руб. - 411,20 руб. | |
| 7 | 3309-1702027-10 | Вилка включения 4 и 5 передач | ||
| 8 | 3309-1702023 | Шток переключения 1-й передачи и заднего хода с головкой | ||
| 9 | 3309-1702055 | Шток переключения 2-й и 3-й передач с головкой | ||
| 10 | 3309-1702118 | Картер рычага переключения передач | ||
| 11 | 3309-3802029 | Штуцер гибкого вала привода спидометра | ||
| 13 | 3309-1702086 | Заглушка каналов предохранителя | ||
| 14 | 52-1702097 | Предохранитель включений первой и второй передач и заднего хода | ||
| 15 | 3309-1702098 | Пружина предохранителя 4и5 передач | ||
| 16 | 3309-1702100 | Пружина предохранителя 1 передачи и заднего хода | ||
| 17 | 250513-П29 | Гайка М10х1-6Н | ||
| 18 | 290490-П29 | Болт М6-6gх12 | ||
| 19 | 293292-П29 | Шайба 8,5 | ||
| 20 | 296576-П29 | Пробка КГ1/2" | ||
| 21 | 305453-П | Штифт 4,5х16,4 | ||
| 22 | 4301-1601300 | Шайба пружинная коническая | ||
| 23 | 4301-1601301 | Шайба 10х20 коническая | ||
| 24 | 3309-1701015-10 | Картер передний коробки передач | ||
| 25 | 3309-1701016-01 | Картер задний коробки передач | ||
| 26 | 3309-1701018 | Прокладка картеров | ||
| 27 | 4301-1701020 | Крышка люка картера | ||
| 28 | 4301-1701021 | Прокладка крышки люка | ||
| 29 | 3309-1701042 | Прокладка крышки первичного вала | ||
| 30 | 3309-1701062 | Прокладка регулировочная | ||
| 31 | 3309-1701063 | Прокладка регулировочная | ||
| 33 | 3309-1701080 | Шестерня промежуточная заднего хода | ||
| 34 | 3309-1701090 | Ось шестерни заднего хода | ||
| 35 | 4301-1701091 | Шайба упорная шестерни заднего хода | ||
| 36 | 3309-1701148 | Кольцо синхронизатора | ||
| 37 | 3309-1701167 | Штифт центрирующий картеров коробки передач | ||
| 38 | 3309-1701240-10 | Фланец вторичного вала | ||
| 39 | 53А-1701242 | Шайба фланца | ||
| 40 | 3309-1701244 | Заглушка картера | ||
| 41 | 52-1701247 | Гайка М22х1,5 | ||
| 42 | 4301-1701249 | Втулка установочная | ||
| 43 | 4301-1702017 | Гнездо пружины фиксатора | ||
| 44 | 3309-1702019 | Болт крепления вилок | ||
| 47 | 3309-1702028 | Сухарь вилок переключения передач | ||
| 48 | 3309-1702029 | Вилка включения 2-й и 3-й передач | ||
| 49 | 3309-1702060 | Шток переключения 4-й и 5-й передач | ||
| 50 | 3309-1702089 | Заглушка втулки фиксатора | ||
| 51 | 4301-1702106 | Пружина фиксатора | ||
| 52 | 3309-1702131 | Прокладка картера рычага | ||
| 54 | 21П-3716078-Б | Прокладка выключателя света заднего хода | ||
| 55 | 3309-3802033-10 | Шестерня привода спидометра ведущая | ||
| 56 | 3309-3802034-10 | Шестерня привода спидометра ведомая | ||
| 58 | 20-3802041 | Скоба | ||
| 60 | 7207А | Подшипник 7207А ГОСТ 27365-87 | ||
| 61 | 200263-П29 | Болт М8-6gх35 ОСТ 37.001.122-96 | ||
| 62 | 200320-П29 | Болт М10-6gх55 ОСТ 37.001.122-96 | ||
| 63 | 201456-П29 | Болт М8-6gх20 ОСТ 37.001.123-96 | ||
| 64 | 201468-П29 | Болт М8-6gх50 ОСТ 37.001.123-96 | ||
| 65 | 201505-П29 | Болт М10-6gх45 ОСТ 37.001.123-96 | ||
| 66 | 260305-П29 | Заглушка 16 | ||
| 67 | 260309-П29 | Заглушка 24 ОСТ 37.001.173-82 | ||
| 68 | 291782-П29 | Шпилька М10х(1,5-Сп/1-4h)х24 ОСТ 37.001.180-96 | ||
| 69 | 291797-П29 | Шпилька М10х(1,5-Сп/1-4h)х30 ОСТ 37.001.180-96 | ||
| 70 | 296870 | Шарик | ||
| 71 | 306203-П | Шарик Б11,112-200 | ||
| 72 | 3309-3802074 | Кольцо 022-026-25-2-2 | ||
| 75 | 64706 | Подшипник ГОСТ 520-89 | ||
| 75 | 64706Е | Подшипник роликовый радиальный без колец | ||
| 76 | 264706 | Подшипник ГОСТ 520-89 | ||
| 77 | 642247 | Выключатель света заднего хода | ||
| 77 | ЫШ3.609.016 | Выключатель света заднего хода (В14.3710) | ||
| 78 | 642247 | Выключатель света заднего хода | ||
| 78 | ЫШ3.609.016 | Выключатель света заднего хода (В14.3710) | ||
| 80 | 64706 | Подшипник ГОСТ 520-89 | ||
| 80 | 64706Е | Подшипник роликовый радиальный без колец | ||
| 89 | 33104-1701132 | Шайба переднего подшипника вторичного вала |
