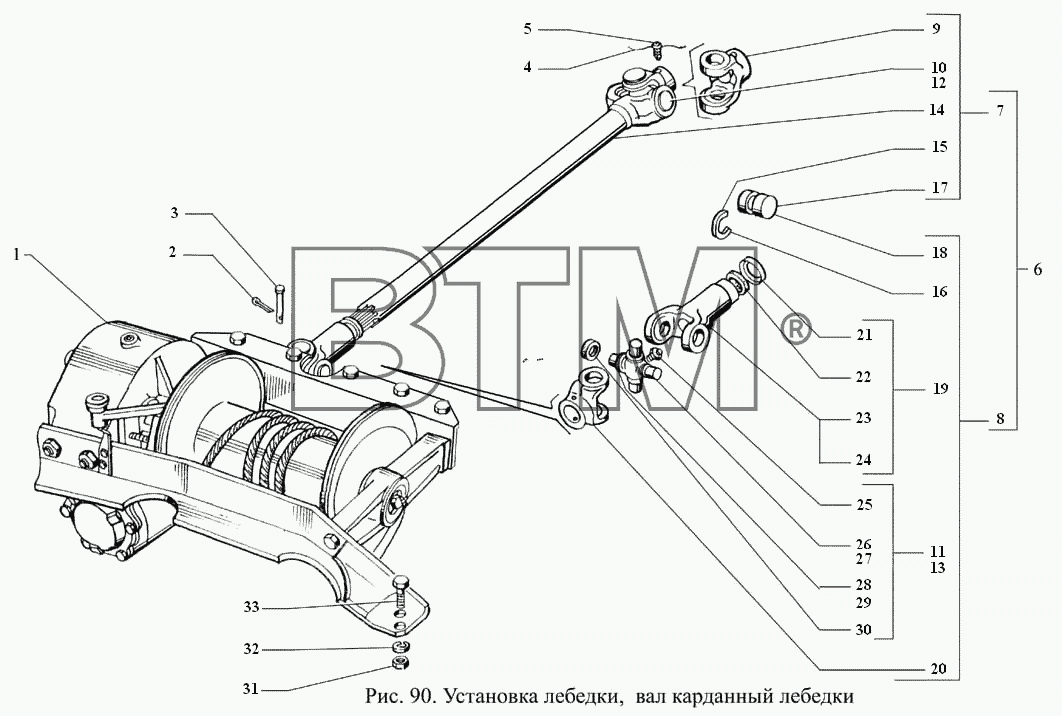

Каталог запасных частей к технике: ГАЗ-3308 (справочная информация). Установка лебедки, вал карданный лебедки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3308-4501010 | Лебедка с редуктор | ||
| 2 | 258013-П29 | Шплинт 2х16 ОСТ 37.001.171-93 | ||
| 3 | 295729-П29 | Палец 5,5х58 | ||
| 4 | 4598719-310 | Шплинт 0,8х225 ОСТ 37.001.172-92 | ||
| 5 | 290565-П29 | Винт М8х1-6hх12,5 | ||
| 6 | 3308-4502010 | Вал карданный лебедки | ||
| 7 | 3308-4502104 | Вал карданный лебедки с вилкой | ||
| 8 | 3308-4502045 | Кардан промежуточный | ||
| 9 | 63А-4502024 | Вилка промежуточного кардана к коробке отбора мощности | ||
| 10 | 69-2201026-Б2 | Крестовина кардана промежуточного вала в сборе | ||
| 11 | 69-2201026-Б2 | Крестовина кардана промежуточного вала в сборе | ||
| 12 | 3102-2201026 | Крестовина карданного вала с манжетами | ||
| 13 | 3102-2201026 | Крестовина карданного вала с манжетами | ||
| 14 | 3308-4502015 | Вал карданный лебедки | ||
| 15 | 24-2201043 | Кольцо стопорное | ||
| 16 | 24-2201043 | Кольцо стопорное | ||
| 17 | 704702К2 | Подшипник крестовины карданного вала | ||
| 18 | 704702К2 | Подшипник крестовины карданного вала | ||
| 19 | 3308-4502047 | Вилка скользящая карданного вала лебедки | ||
| 20 | 66-02-4502023 | Вилка карданного вала к редуктору лебедки | ||
| 21 | 63А-4502087 | Обойма сальника | ||
| 22 | 63А-4502088 | Сальник скользящей вилки кардана лебедки | ||
| 23 | 3308-4502048 | Вилка скользящая карданного вала лебедки | ||
| 24 | 260313-П | Заглушка 32 ОСТ 37.001.173-82 | ||
| 25 | 264072-П29 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | ||
| 26 | 69-2201030-Б2 | Крестовина кардана промежуточного вала | ||
| 27 | 3102-2201030 | Крестовина карданного вала | ||
| 28 | 69-2201037-А | Отражатель сальника крестовины карданного вала | ||
| 29 | 3102-2201037 | Отражатель крестовины карданного вала заднего моста | ||
| 30 | 69-2201031-А | Манжета с пружиной крестовины карданного вала в сборе | ||
| 31 | 250515-П29 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | ||
| 32 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | ||
| 33 | 201564-П29 | Болт М12х1,25-6gх32 ОСТ 37.001.123-96 |
