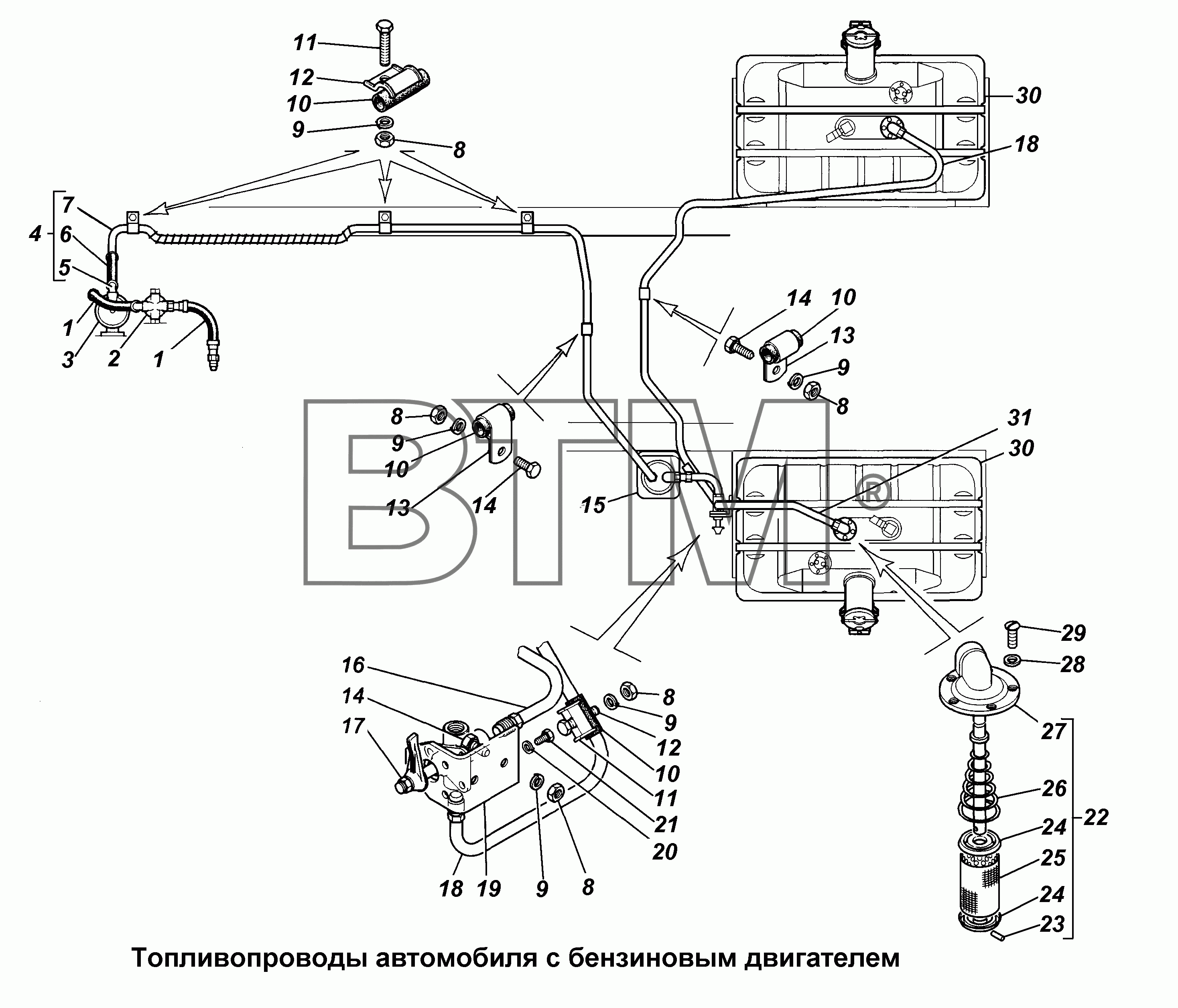

Каталог запасных частей к технике: ГАЗ-3308 (справочная информация). Топливопроводы автомобиля с бензиновым двигателем
1
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
14
15
16
17
18
18
19
21
22
23
24
24
25
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 66-71-1104128-10 | Трубка бензинопровода от фильтра к карбюратору в сборе | ||
| 2 | 511.1117010-01 | Фильтр тонкой очистки топлива | ||
| 3 | Б9ДЛ | Насос бензиновый | ||
| 4 | 3308-1104064 | Трубка со шлангом от бензоотстойника к насосу | ||
| 5 | 66-71-1104065 | Трубка масляного радиатора выходная с упорной гайкой в сборе | ||
| 6 | 66-1104102-01 | Шланг | ||
| 7 | 3308-1104085 | Трубка от бензоотстойника к насосу | ||
| 8 | 250510-П29 | Гайка М8-6Н ОСТ 37.001.124-93 | ||
| 9 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | ||
| 10 | 66-01-1104216 | Трубка защитная крепления трубопроводов | ||
| 11 | 66-1104147 | Скоба | ||
| 12 | 201460-П29 | Болт М8-6gх30 ОСТ 37.001.123-96 | ||
| 13 | 297515-П29 | Скоба | ||
| 14 | 201455-П29 | Болт М8-6gх18 ОСТ 37.001.123-96 | ||
| 15 | 3307-1105010 | Отстойник бензиновый | ||
| 16 | 3308-1104080 | Трубка от крана к бензоотстойнику | ||
| 17 | ПП8-Т | Кран в сборе (66-71-1104160) | ||
| 18 | 33082-1104095 | Трубка слива топлива в правый бак | ||
| 19 | 3308-1104159 | Кронштейн крепления топливного краника | ||
| 21 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | ||
| 22 | 66-71-1104012 | Трубка приемная бензинопровода с фильтром в сборе | ||
| 23 | 4598411360 | Штифт 4x20 | ||
| 24 | 66-1104040 | Фланец фильтра | ||
| 25 | 21-1104027 | Фильтр приемной трубки бензинопровода в сборе | ||
| 26 | 66-1104033 | Пружина | ||
| 27 | 66-71-1104016 | Трубка приемная бензинопровода с фланцем в сборе | ||
| 28 | 293196 | Шайба | ||
| 29 | 4594321080 | Винт М5х12 | ||
| 30 | 4301-1101010-02 | Бак топливный | ||
| 31 | 33082-1104152 | Трубка сливная от крана к левому баку |
