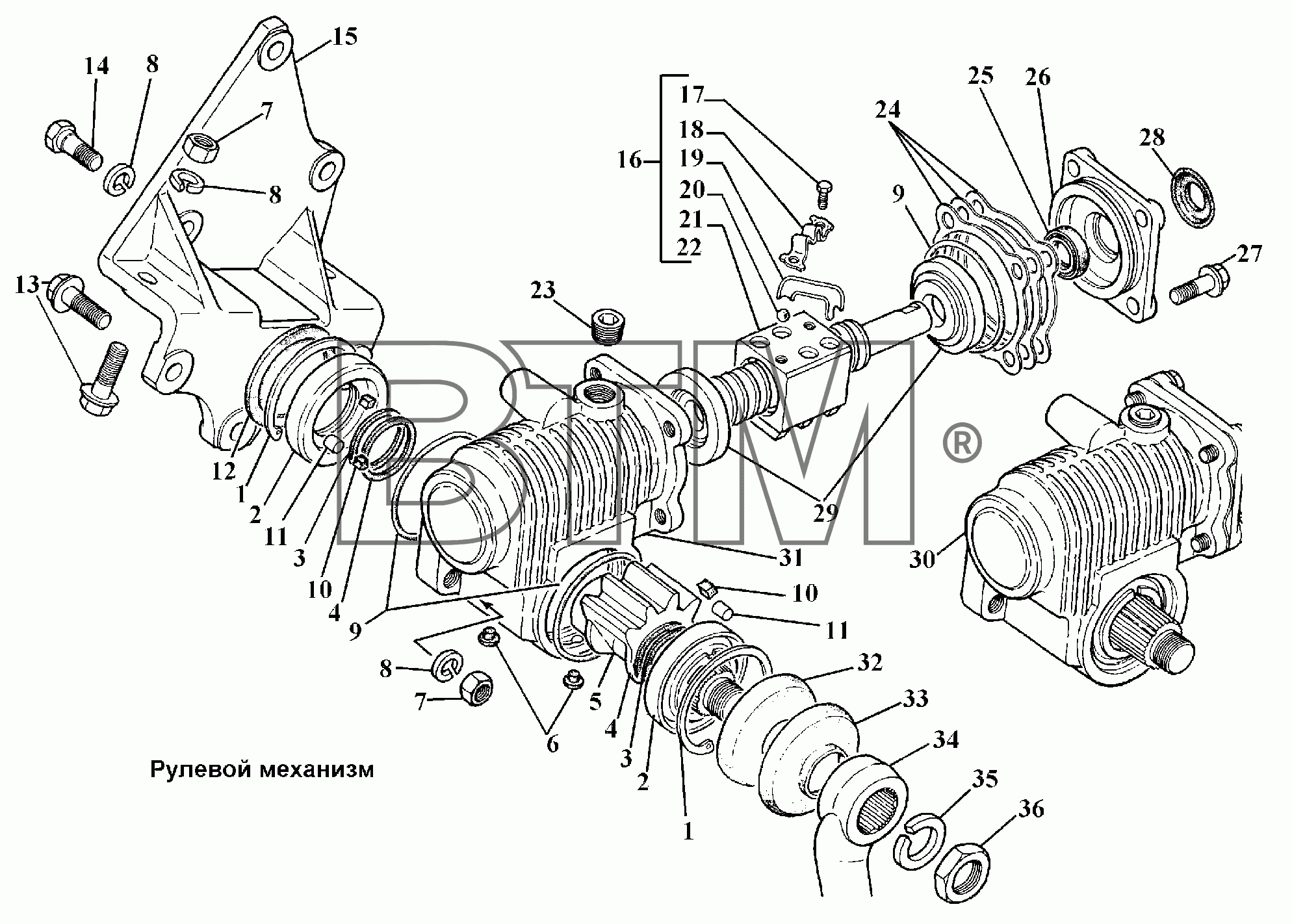

Каталог запасных частей к технике: ГАЗ-3308 (справочная информация). Рулевой механизм
1
1
2
2
3
3
4
4
5
6
7
7
8
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3302-3401082 | Кольцо стопорное | ||
| 2 | 3302-3401054 | Кольцо наружное | ||
| 3 | 3302-3401068 | Кольцо защитное вала сектора 400-430 ГОСТ 23825-79 | ||
| 4 | 3302-3401067 | Кольцо уплотнительное ГОСТ 18829-73 | ||
| 5 | 3302-3401065 | Вал-сектор | ||
| 6 | 3302-3401085 | Заглушка | ||
| 7 | 292110-51 | Гайка М12-8-016 СТП 37.102.1195-97 | ||
| 8 | 252137-П2 | Шайба 12.ОТ ОСТ 37.001.115-75 | ||
| 9 | 3302-3401069 | Кольцо уплотнительное ГОСТ 18829-73 | ||
| 10 | 3302-3401053 | Вкладыш распорный | ||
| 11 | 4692150000 | Ролик 10х1 ОТ | ||
| 12 | 3302-3401083 | Крышка боковая | ||
| 13 | 4593771262 | Болт М12х35 | ||
| 14 | 290967 | Болт М12-6gх32 | ||
| 15 | 3309-3403015 | Кронштейн рулевого механизма | ||
| 16 | 3302-3401035 | Винт рулевого механизма с гайкой-рейкой | ||
| 17 | 290487-П29 | Болт М6-6gх12 | ||
| 18 | 3302-3401181 | Накладка шариковода | ||
| 19 | 3302-3401179 | Желоб шариковый гайки | ||
| 20 | 4691155266 | Шарик 7,144 | ||
| 21 | 3302-3401038 | Гайка-рейка рулевого механизма | ||
| 22 | 3302-3401037 | Винт рулевого механизма | ||
| 23 | 296576-П29 | Пробка КГ1/2" | ||
| 24 | 3302-3401055 | Прокладка верхней крышки картера рулевого управления | ||
| 25 | 3302-3401022 | Манжета резиновая армированная для валов | ||
| 26 | 3302-3401047-01 | Крышка рулевого механизма верхняя | ||
| 27 | 4593761165 | Болт М10x30 | ||
| 28 | 3302-3401079 | Крышка защитная | ||
| 29 | 916904Е | Подшипник шариковый радиально-упорный однорядный 20х62х17 | ||
| 30 | 3302-3400014-01 | Механизм рулевого управления | ||
| 31 | 3302-3401010-01 | Картер рулевого механизма | ||
| 32 | 3302-3401094 | Шайба вала сошки | ||
| 33 | 3302-3401095 | Крышка | ||
| 34 | 33097-3401090 | Сошка рулевого механизма | ||
| 35 | 252163-П2 | Шайба 24Л ОСТ 37.001.115-75 | ||
| 36 | 292968-П29 | Гайка М24х1,5-4Н6Н |
