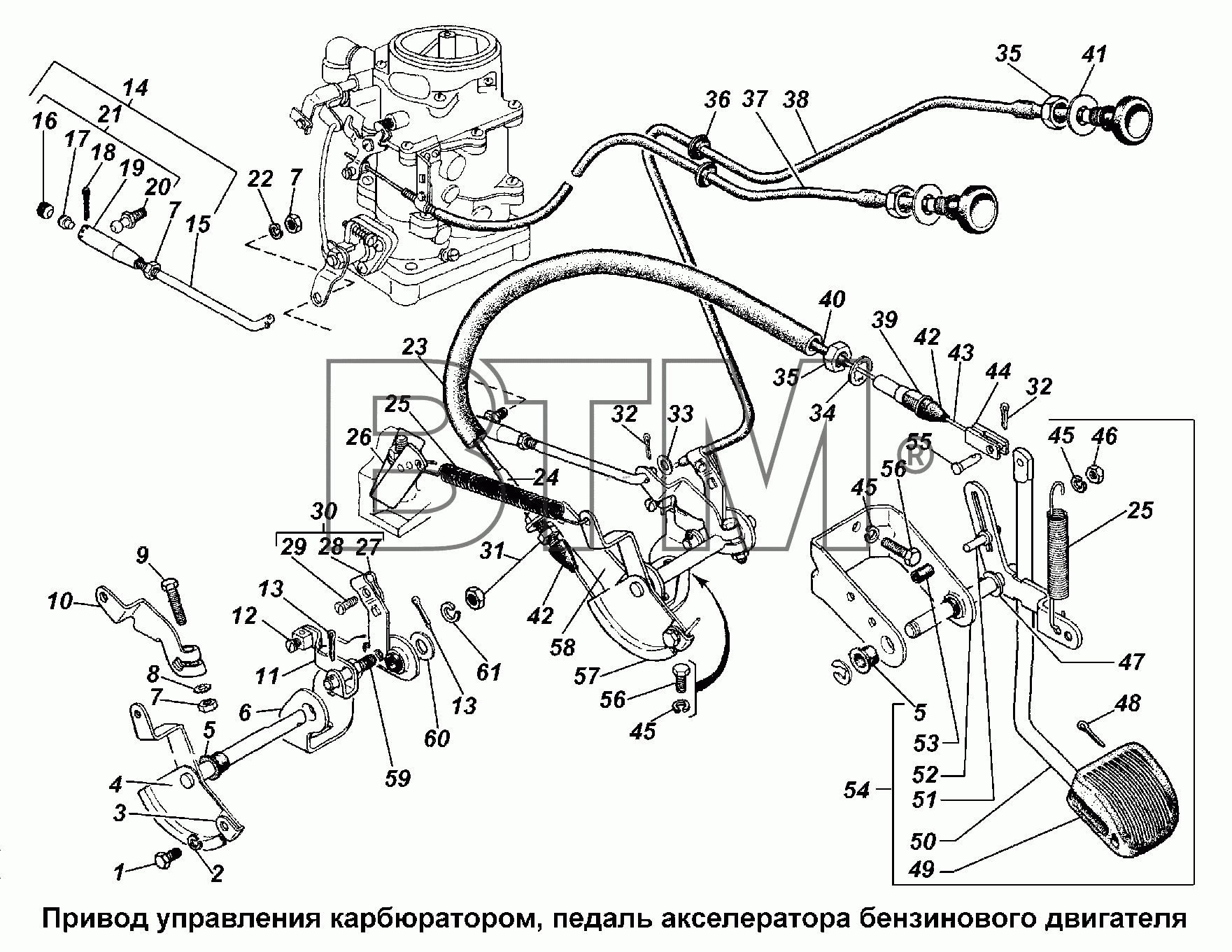

Каталог запасных частей к технике: ГАЗ-3308 (справочная информация). Привод управления карбюратором
1
3
4
5
5
6
7
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
23
24
25
25
26
27
28
29
30
32
32
33
34
35
35
36
37
38
39
40
41
42
42
43
44
45
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201416-П29 | Болт М6-6gх12 ОСТ 37.001.123-96 | ||
| 3 | 33078-1108092 | Зажим троса акселератора | ||
| 4 | 3307-1108030-10 | Валик акселератора с сектором | ||
| 5 | 21-1108041-Б | Втулка валика акселератора | ||
| 6 | 53-1108039 | Кронштейн валика акселератора | ||
| 7 | 250608-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | ||
| 8 | 4 599 526 092 | Шайба 6 | ||
| 9 | 201422-П29 | Болт М6-6gх25 ОСТ 37.001.123-96 | ||
| 10 | 53-1108065 | Рычаг валика акселератора | ||
| 11 | 13-1108122 | Рычаг тяги ручного управления акселератором в сборе | ||
| 12 | 222496-П8 | Винт М5-6gх8 ОСТ 37.001.128-96 | ||
| 13 | 258038-П29 | Шплинт 3,2х16 ОСТ 37.001.171-93 | ||
| 14 | 3307-1108077-10 | Тяга рычагов акселератора | ||
| 15 | 3307-1108078-10 | Тяга | ||
| 16 | 21-1108061-Б | Пробка наконечника | ||
| 17 | 70-142892 | Сухарь наконечника | ||
| 18 | 258003-П29 | Шплинт 1,6х20 ОСТ 37.001.171-93 | ||
| 19 | 21-1712156 | Наконечник тяги привода силового регулятора коробки передач | ||
| 20 | 21-1108059-А | Палец шаровой наконечника | ||
| 21 | 21-1712155 | Наконечник шарнирный в сборе | ||
| 23 | 3307-1108115 | Трубка защитная | ||
| 24 | 33078-1108187 | Наконечник регулировочный | ||
| 25 | 51-1106175 | Пружина акселератора | ||
| 26 | 13-1108038 | Кронштейн пружины акселератора | ||
| 27 | 52-1108071 | Зажим | ||
| 28 | 13-1108070 | Кронштейн оболочки тяги ручного управления акселератором | ||
| 29 | 224598-П8 | Винт М5-6gх12 | ||
| 30 | 13-1108069 | Кронштейн оболочки тяги ручного управления акселератором в сборе | ||
| 32 | 258012-П29 | Шплинт 2х12 ОСТ 37.001.171-93 | ||
| 33 | 252004-П29 | Шайба 6 ОСТ 37.001.144-96 | ||
| 34 | 252177-П29 | Шайба 2-12 ОСТ 37.001.145-75 | ||
| 35 | 250615-П29 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | ||
| 36 | 24-8406224-01 | Втулка оболочки тяги привода замка капота | ||
| 37 | 3307-1108100-10 | Тяга воздушной заслонки | ||
| 38 | 3307-1108120-01 | Тяга ручного управления акселератором | ||
| 39 | 33078-1108183 | Наконечник с трубкой | ||
| 40 | 3307-1108276 | Трубка | ||
| 41 | 293379-П29 | Шайба 12,5 | ||
| 42 | 2108-1108062 | Сальник троса | ||
| 43 | 3307-1108050 | Тяга акселератора с наконечником | ||
| 44 | 3102-1108079 | Муфта тяги | ||
| 45 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | ||
| 46 | 250508-П29 | Гайка М6-6Н ОСТ 37.001.124-93 | ||
| 47 | 293596 | Шайба 9 ГОСТ 11648-75 | ||
| 48 | 258013-П29 | Шплинт 2х16 ОСТ 37.001.171-93 | ||
| 49 | 3102-1108013 | Педаль | ||
| 50 | 3307-1108016-10 | Рычаг педали акселератора с валиком | ||
| 51 | 3302-1108218 | Упор педали акселератора | ||
| 52 | 3307-1108025 | Кронштейн валика педали | ||
| 53 | 53-56-3724770 | Трубка упора | ||
| 54 | 3307-1108008-10 | Педаль акселератора с рычагом | ||
| 55 | 260003-П29 | Палец 5х18 ОСТ 37.001.163-97 | ||
| 56 | 201417-П29 | Болт М6-6gх14 ОСТ 37.001.123-96 | ||
| 57 | 3307-1108029-10 | Валик акселератора с кронштейном и рычагами | ||
| 58 | 3307-1108070 | Кронштейн регулировочного наконечника | ||
| 59 | 69-1108124 | Шпилька | ||
| 60 | 293324-П29 | Шайба 11 | ||
| 61 | 252155-П2 | Шайба 8Л ОСТ 37.001.115-75 |
