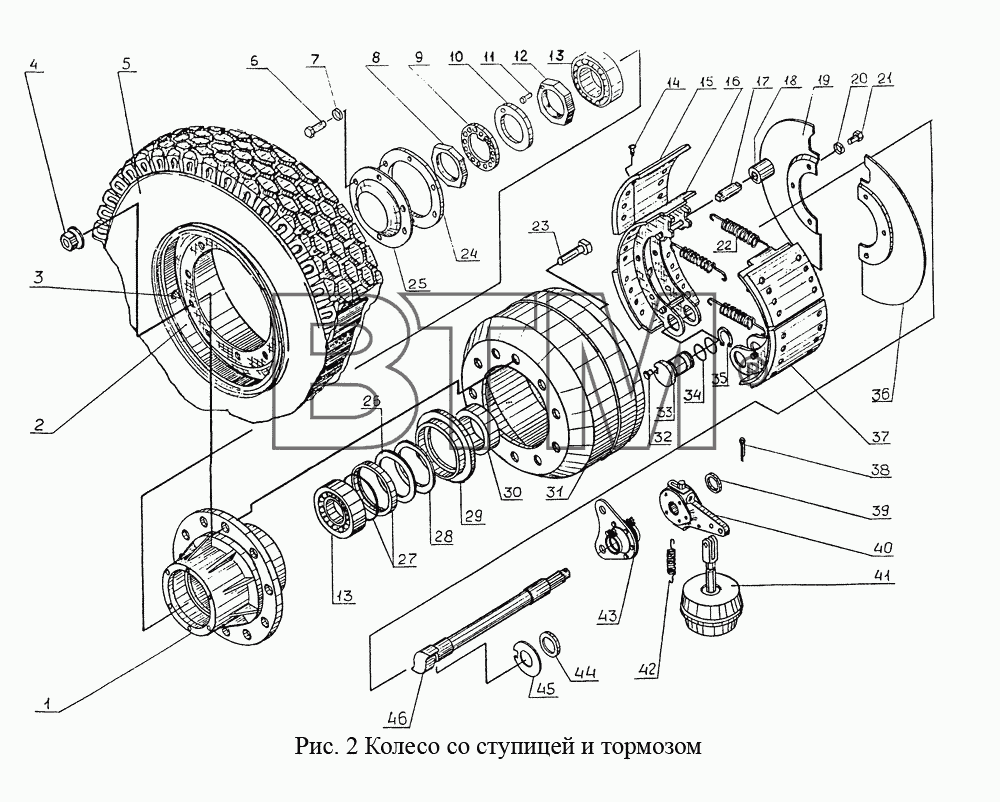

Каталог запасных частей к технике: ЧМЗАП-9906 (справочная информация). Колесо со ступицей и тормозом
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9906.003104015-01 | Ступица колеса | ||
| 2 | 9911.003101012 | Колесо дисковое 22,5 х 11,75 | ||
| 3 | ГОСТ 8107-75 | Вентиль УБ-43 ГОСТ 8107-75 | ||
| 4 | 83881-3104052-10 | Гайка крепления колеса | ||
| 5 | Шина бескамерная | Шина бескамерная 385/65 R 22,5 | ||
| 6 | 201456 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | ||
| 7 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | ||
| 8 | 200-3104081-А | Контргайка подшипников заднего колеса | ||
| 9 | 200-3104079 | Шайба замковая гайки подшипников | ||
| 10 | 5204-2918099 | Шайба замковая контргайки | ||
| 11 | 200-3104076-А | Гайка подшипников | ||
| 12 | 5203В-3104078 | Штифт гайки | ||
| 13 | 7718А | Роликоподшипник | ||
| 14 | 255805 | Заклепка 2-6x14.04.20.016 ГОСТ 12643-80 | ||
| 15 | 99859-3502105 | Накладка колодки тормоза | ||
| 16 | 99859-3502095 | Колодка тормоза | ||
| 17 | 99859-3502107 | Ось ролика колодки тормоза | ||
| 18 | 99859-3502109 | Ролик колодки тормоза | ||
| 19 | 99859-3502146 | Диск защитный правый | ||
| 20 | 252136 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | 4,00 руб. | |
| 21 | 201495 | Болт М10-6gx20.68.016 ГОСТ 7796-70 | ||
| 22 | 150В-3501035 | Пружина стяжная колодок тормоза | ||
| 23 | 9906.003104050 | Болт крепления колеса | ||
| 24 | 9990.1-3104061 | Прокладка крышки ступицы | ||
| 25 | 9906.003104066 | Крышка ступицы | ||
| 26 | 99859-3104037 | Кольцо | ||
| 27 | 375-2918033-03 | Манжета | ||
| 28 | 99858-3103039 | Кольцо СП-145-114-8 ГОСТ 6308 | ||
| 29 | 99858-3104036-20 | Обойма сальника ступицы | ||
| 30 | 99858-3104082 | Кольцо упорное подшипника | ||
| 31 | 9906ю003502070 | Барабан тормозной | ||
| 32 | 99859-3502152 | Штифт | ||
| 33 | 99859-3502132 | Ось колодки тормоза | ||
| 34 | 99859-3502134 | Кольцо уплотнительное | ||
| 35 | 479799-Ю | Кольцо | ||
| 36 | 99859-3502147 | Диск защитный левый | ||
| 37 | 99859-3502090 | Колодка тормоза с накладкой | ||
| 38 | 258082 | Шплинт 6,3x36.016 ГОСТ 39 7-79 | ||
| 39 | 9990-3501118 | Шайба | ||
| 40 | 9991-3501136 | Рычаг регулировочный | ||
| 41 | 9992-3519100 | Камера тормозная с удлинителем | ||
| 42 | 9985-3502036 | Пружина | ||
| 43 | 9911.003502120-10 | Кронштейн разжимного кулака с опорой | ||
| 44 | 400053-Д | Кольцо уплотнительное | ||
| 45 | 99859-3501130 | Шайба опорная колодок | ||
| 46 | 9911.003502110 | Кулак разжимной правый | ||
| 46 | 9911.003502111 | Кулак разжимной левый |
