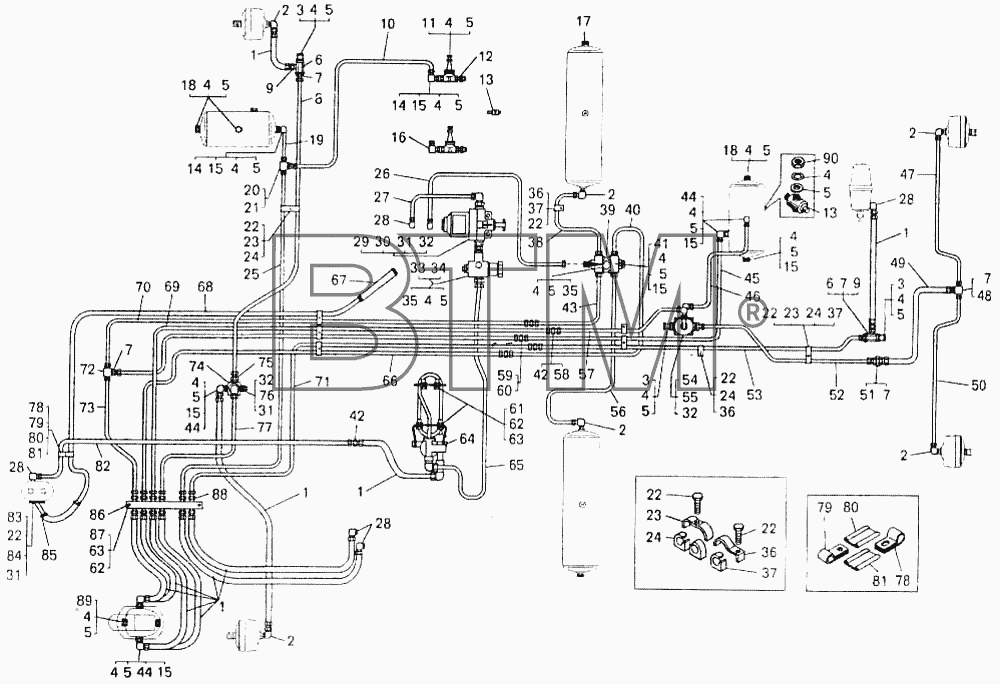

Каталог запасных частей к технике: БелАЗ-7547 (справочная информация). Трубопроводы и аппараты пневматического привода тормозов
1
1
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
8
9
9
10
11
12
13
13
14
14
15
15
15
15
15
15
15
16
17
18
18
19
20
21
22
22
22
22
22
22
22
23
23
23
24
24
24
24
25
26
27
28
28
28
28
29
30
31
31
31
32
32
32
33
34
35
35
36
36
36
37
37
37
38
39
40
41
42
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
79
79
80
80
81
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 75405-3506080 | Шланг (5336-3506085-01) | ||
| 2 | 379659 | Угольник | ||
| 3 | 13-3515310 | Клапан контрольного вывода | ||
| 4 | 020-025-30-2-3 | Кольцо | ||
| 5 | 376145 | Шайба защитная | ||
| 6 | 344153 | Штуцер | ||
| 7 | 342444 | Гайка | ||
| 8 | 75481-3506282 | Трубопровод | ||
| 9 | 344765 | Ниппель | ||
| 10 | 75481-3506250 | Трубопровод | ||
| 11 | 100-3515010 | Клапан защитный одинарный | ||
| 12 | 344827 | Штуцер | ||
| 13 | ПС7-0 | Кран | ||
| 14 | 402741 | Угольник | ||
| 15 | 374939 | Гайка | ||
| 16 | 344445 | Угольник | ||
| 17 | 262544 | Пробка | ||
| 18 | 378609 | Пробка | ||
| 19 | 75481-3506256 | Трубопровод | ||
| 20 | 344445 | Угольник | ||
| 21 | 250640 | Гайка | ||
| 22 | 201424 | Болт | ||
| 23 | 344662 | Скоба | ||
| 24 | 540А-3506989 | Вкладыш | ||
| 25 | 75481-3506254 | Трубопровод | ||
| 26 | 75483-3506212 | Трубопровод | ||
| 27 | 7547-3506210 | Трубопровод | ||
| 28 | 379652 | Угольник | ||
| 29 | 100-3536010 | Противозамерзатель | ||
| 30 | 200275 | Болт | ||
| 31 | 252135 | Шайба | ||
| 32 | 250510 | Гайка | ||
| 33 | 11-3512010 | Регулятор давления | 73,60 руб. - 269,00 руб. | |
| 34 | 250517 | Гайка | ||
| 35 | 404314 | Штуцер | ||
| 36 | 75211-6603724 | Скоба | ||
| 37 | 540А-3506988 | Вкладыш | ||
| 38 | 75483-3506216 | Трубопровод | ||
| 39 | 100-3515110 | Клапан защитный двойной | ||
| 40 | 75483-3506224 | Трубопровод | ||
| 41 | 401438 | Тройник | ||
| 42 | 344770 | Ниппель | ||
| 43 | 75483-3506206 | Трубопровод | ||
| 44 | 402776 | Угольник | ||
| 45 | 75481-3506244 | Трубопровод | ||
| 46 | 75481-3506238 | Трубопровод | ||
| 47 | 75481-3506246 | Трубопровод | ||
| 48 | 344560 | Тройник | ||
| 49 | 548А-3506094 | Шланг в сборе | ||
| 50 | 75481-3506248 | Трубопровод | ||
| 51 | 540-3506020 | Переходник | ||
| 52 | 75481-3506242 | Трубопровод | ||
| 53 | 75481-3506262 | Трубопровод | ||
| 54 | 11-3518010 | Клапан ускорительный | ||
| 55 | 252155 | Шайба | ||
| 56 | 75483-3506214 | Трубопровод | ||
| 57 | 75481-3506270 | Трубопровод | ||
| 58 | 008-011-19-2-2 | Кольцо | ||
| 59 | 344757 | Ниппель | ||
| 60 | 012-016-25-2-2 | Кольцо | ||
| 61 | 201495 | Болт | ||
| 62 | 250512 | Гайка | ||
| 63 | 252136 | Шайба | 4,00 руб. | |
| 64 | 11-3511010-01 | Водоотделитель | ||
| 65 | 75481-3506208 | Трубопровод | ||
| 66 | 75483-3506226 | Трубопровод | ||
| 67 | 75405-3509318 | Шланг | ||
| 68 | 7547-3509311 | Трубка | ||
| 69 | 75481-3506266 | Трубопровод | ||
| 70 | 75483-3506232 | Трубопровод | ||
| 71 | 75481-3506258 | Трубопровод | ||
| 72 | 344595 | Тройник | ||
| 73 | 75481-3506234 | Трубопровод | ||
| 74 | 100-3534010 | Клапан ограничения давления | 11,62 руб. - 1 485,00 руб. | |
| 75 | 404304 | Штуцер | ||
| 76 | 252005 | Шайба | ||
| 77 | 75481-3506240 | Трубопровод | ||
| 78 | 344614 | Кляммер | ||
| 79 | 344622 | Кляммер | ||
| 80 | 540А-1104519-01 | Прокладка | ||
| 81 | 548А-1104694-01 | Прокладка | ||
| 82 | 7547-3506204 | Трубка | ||
| 83 | 540А-3509300 | Фланец забора воздуха | ||
| 84 | 5320-3509240 | Прокладка | ||
| 85 | 308765 | Хомут | ||
| 86 | 75406-3506836-10 | Плита соединительная | ||
| 87 | 200317 | Болт | ||
| 88 | 344761 | Ниппель | ||
| 89 | 7540-3506022 | Переходник | ||
| 90 | 374935 | Гайка |
