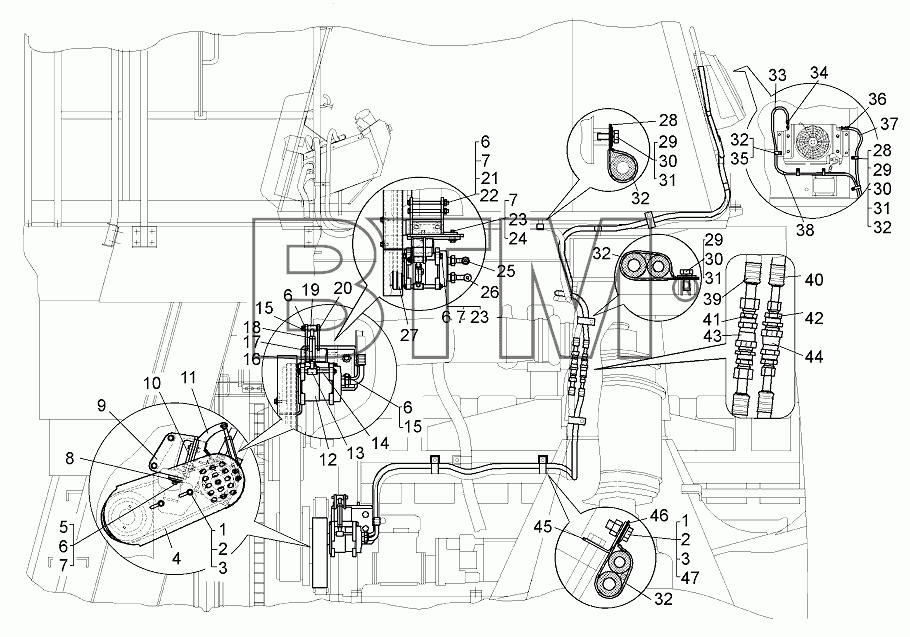

Каталог запасных частей к технике: БелАЗ-75131 (справочная информация). Установка трубопроводов кондиционера (75131-8100008-30)
/130.gif)
1
1
2
2
3
3
4
5
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
29
29
29
30
30
30
31
31
31
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| БРС-131 | БРС-131 | Комплект быстроразъемных соединений | ||
| 1 | 201456 | Болт | ||
| 2 | 252005 | Шайба | ||
| 3 | 252135 | Шайба | ||
| 4 | 75131-8111690 | Кожух | ||
| 5 | 201497 | Болт | ||
| 6 | 252006 | Шайба | ||
| 7 | 252156 | Шайба | ||
| 8 | 75131-8111630 | Кронштейн | ||
| 9 | 75131-8111610-30 | Кронштейн | ||
| 10 | 7548D-8111627 | Пластина | ||
| 11 | 75131-811162 | Кронштейн | ||
| 12 | 015128/0 | Компрессор | ||
| 13 | 75483-8111650 | Тяга правая | ||
| 14 | 75483-8111659 | Ось | ||
| 15 | 258039 | Шплинт | ||
| 16 | 250615 | Гайка М12 | ||
| 17 | 75483-8111654 | Фиксатор тяги | ||
| 18 | 342231 | Гайка М12х1,25-6Н-LH | ||
| 19 | 75483-8111651 | Тяга левая | ||
| 20 | 260068 | Палец | ||
| 21 | 340237 | Болт М10х130 | ||
| 22 | 250512 | Гайка | ||
| 23 | 201502 | Болт | ||
| 24 | 252039 | Шайба | ||
| 25 | 80108FG125 | Фитинг | ||
| 26 | 80110FG134 | Фитинг | ||
| 27 | А-1120 | Ремень | ||
| 28 | 344622 | Кляммер | ||
| 29 | 201418 | Болт | ||
| 30 | 252037 | Шайба | ||
| 31 | 252134 | Шайба | ||
| 32 | 549Б-2105455 | Трубка | ||
| 33 | SSP90006G2G | Шланг промежуточный NW6 (5/16) | ||
| 34 | 80106FG019 | Фитинг | ||
| 35 | 344614 | Кляммер | ||
| 36 | 80108FG059 | Фитинг | ||
| 37 | SSP90008G2G | Шланг нагнетательный NW8 (13/32) | ||
| 38 | SSP90019G2G | Шланг кондиционера | ||
| 39 | Ф10111180 | Фитинг | ||
| 40 | Ф08059180 | Фитинг | ||
| 41 | ПР10 | Переходник | ||
| 42 | ПР08 | Переходник | ||
| 43 | БС10 | Муфта быстроразъемная | ||
| 44 | БС08 | Муфта быстроразъемная | ||
| 45 | 75131-3506112 | Кронштейн | ||
| 46 | 344618 | Кляммер | ||
| 47 | 250510 | Гайка |
