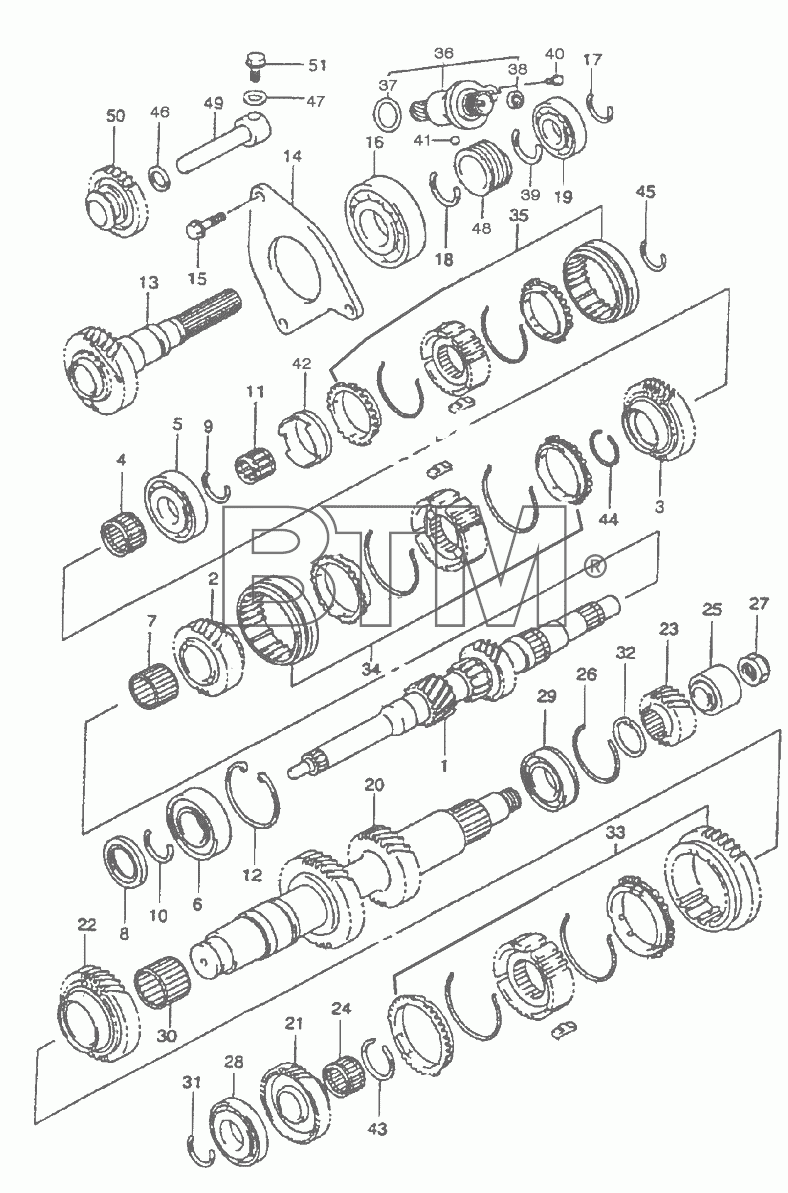

Каталог запасных частей к технике: BAW-33463 Tonik (справочная информация). Валы и шестерни КПП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | JM5-100A/B-1701111-01 | Вал входящий | ||
| 2 | JM5-100A/B-1701230-01 | Шестерня ведущая 3 передачи в сборе | ||
| 3 | JM5-100A/B-1701241-01 | Шестерня ведущая 4 передачи | ||
| 4 | SC7080-K253024 | Подшипник игольчато-роликовый 4 передачи | ||
| 5 | JM5-100A/B-1709402-01 | Подшипник входящего вала задний | ||
| 6 | JM5-100A/B-1709401-01 | Подшипник входящего вала передний | ||
| 7 | JM5-100A/B-1709455-01 | Подшипник игольчато-роликовый 3 передачи | ||
| 8 | JM5-100A/B-1709110-01 | Уплотнение входящего вала | ||
| 9 | JM5-100A/B-1709512-01 | Кольцо стопорное заднего подшипника входящего вала | ||
| 10 | JM5-74C-1709506-C1 | Кольцо стопорное переднего подшипника входящего вала | ||
| 11 | JM5-100A/B-1709451-01 | Подшипник игольчато-роликовый входящего вала | ||
| 12 | LD1709513-474A | Кольцо стопорное переднего подшипника входящего вала | ||
| 13 | LD1701120-474A | Главный вал в сборе | ||
| 14 | LD1701751-474A | Пластина прижимная переднего подшипника главного вала | ||
| 15 | LD1709321-474A | Болт крепления пластины прижимной переднего подшипника главного вала | ||
| 16 | LD1709406-474A | Подшипник передний главного вала | ||
| 17 | LD1709506-465A | Кольцо стопорное заднего подшипника главного вала | ||
| 18 | LD1709514-474A | Кольцо стопорное переднего подшипника главного вала | ||
| 19 | LD1709407-474A | Подшипник задний главного вала | ||
| 20 | LD1701131-474A | Вал промежуточный | ||
| 21 | LD1701311-474A | Шестерня промежуточная 1 передачи | ||
| 22 | LD1701321-474A | Шестерня промежуточная 2 передачи | ||
| 23 | LD1701371-474A | Шестерня промежуточная | ||
| 24 | LD1709453-474A | Подшипник игольчато-роликовый 1 передачи | ||
| 25 | LD1701391-474A | Втулка заднего подшипника промежуточного вала | ||
| 26 | LD1709503-474A | Кольцо стопорное внешнее заднего подшипника промежуточного вала | ||
| 27 | LD1709302-474A | Гайка промежуточного вала | ||
| 28 | LD1709403-474A | Подшипник передний промежуточного вала | ||
| 29 | LD1709404-474A | Подшипник задний промежуточного вала | ||
| 30 | LD1709452-474A | Подшипник игольчато-роликовый 2 передачи | ||
| 31 | LD1709505-474A | Кольцо стопорное переднего подшипника промежуточного вала | ||
| 32 | LD1709509-474A | Кольцо стопорное заднего подшипника промежуточного вала | ||
| 33 | LD1700405-474A | Синхронизатор в сборе 1-2 передач | ||
| 34 | LD1700404-474A | Синхронизатор в сборе 3-4 передач | ||
| 35 | LD1700406-474A | Синхронизатор в сборе 5 передачи | ||
| 36 | LD1700407-474A | Привод спидометра в сборе | ||
| 37 | LD1709191-474A | Кольцо уплотнительное подшипника привода спидометра | ||
| 38 | LD1709140-474A | прокладка масляная привода спидометра | ||
| 39 | LD1709508-474A | Кольцо стопорное ведущей шестерни привода спидометра | ||
| 40 | Q/JZ0904 | Болт | ||
| 41 | GB308-89 | Шарик стальной | ||
| 42 | LD1709592-474A | Кольцо коническое задней передачи | ||
| 43 | LD1709521-474A | Кольцо стопорное синхронизатора 1-2 передач | ||
| 44 | LD1709522-474A | Кольцо стопорное синхронизатора 3-4 передач | ||
| 45 | LD1709524-474A | Кольцо стопорное синхронизатора 5 передачи | ||
| 46 | LD1709201-474A | Прокладка вала передачи заднего хода | ||
| 47 | LD1709202-474A | Прокладка винта вала передачи заднего хода | ||
| 48 | LD1703121-474A | Шестерня ведущая привода спидометра | ||
| 49 | LD1701511-474A | Вал задней передачи | ||
| 50 | LD1701560-474A | Шестерня передачи заднего хода в сборе | ||
| 51 | LD1709351-474A | Винт вала передачи заднего хода |
