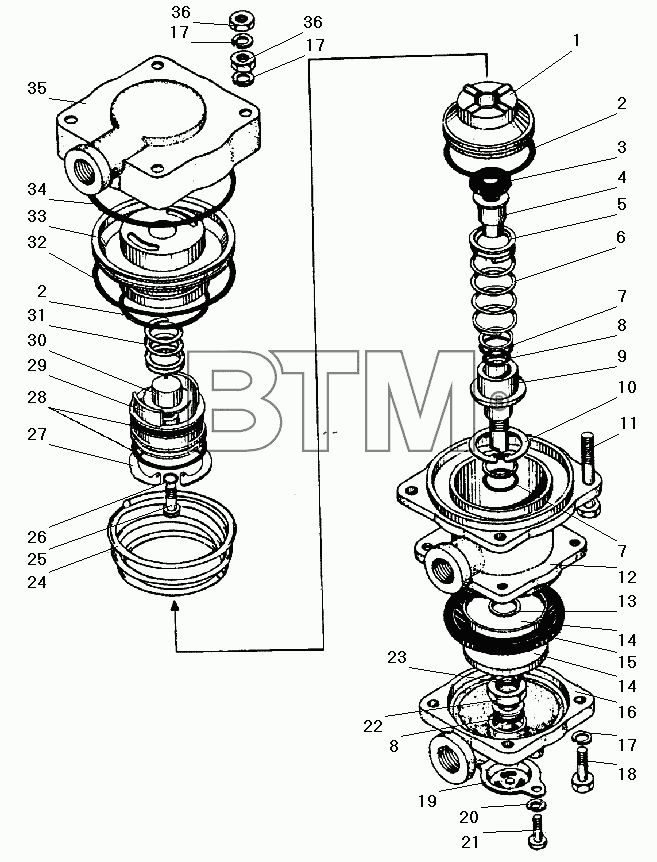

Каталог запасных частей к технике: УралАЗ УРАЛ-532301 (справочная информация). Клапан управления тормозами прицепа
/136.gif)
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100-3522035 | Поршень средний | ||
| 2 | 100-3522029 | Кольцо О-образное | 24,80 руб. | |
| 3 | 11.3522061 | Кольцо клапана | ||
| 4 | 11.3522062 | Корпус клапана | ||
| 5 | 100-3522027 | Тарелка пружины | ||
| 6 | 100-3522028 | Пружина | ||
| 7 | 100-3522063 | Кольцо О-образное | 2,00 руб. - 14,60 руб. | |
| 8 | 100-3522037 | Кольцо О-образное | 15,90 руб. | |
| 9 | 100-3522040 | Поршень нижний | ||
| 10 | 489306-П2 | Кольцо упорное 38х1,5 | ||
| 11 | 11.3522088-10 | Болт М8х60 | ||
| 12 | 100-3522030 | Корпус средний | ||
| 13 | 309791 | Кольцо уплотнительное | ||
| 14 | 100-3522066 | Шайба диафрагмы | ||
| 15 | 100-3522065 | Мембрана | 30,90 руб. - 129,70 руб. | |
| 16 | 100-3522050 | Корпус нижний | ||
| 17 | 305890-П2 | Шайба 8 пружинная | ||
| 18 | 201458-П29 | Болт М8-6gх25 | ||
| 19 | 100-3522070 | Окно выпускное с клапаном в сборе | ||
| 20 | 305887-П2 | Шайба пружинная 6 | ||
| 21 | 201416-П29 | Болт М6-6gх12 | ||
| 22 | 100-3522054 | Гайка | ||
| 23 | 100-3522069 | Кольцо О-образное | 12,60 руб. | |
| 24 | 100-3522068 | Пружина | ||
| 25 | 100-3522055 | Винт регулировочный | ||
| 26 | 100-3522026 | Кольцо О-образное | 6,90 руб. | |
| 27 | 489312-П2 | Кольцо упорное | ||
| 28 | 100-3522024 | Кольцо О-образное | 26,70 руб. | |
| 29 | 100-3522058 | Поршень верхний малый | ||
| 30 | 100-3522023 | Тарелка пружины | ||
| 31 | 100-3522022 | Пружина | ||
| 32 | 100-3522025 | Кольцо О-образное | 49,30 руб. | |
| 33 | 100-3522056 | Поршень верхний большой | ||
| 34 | 100-3522032 | Кольцо О-образное | 59,90 руб. | |
| 35 | 100-3522020 | Корпус верхний | ||
| 36 | 250510-П29 | Гайка М8-6Н |
