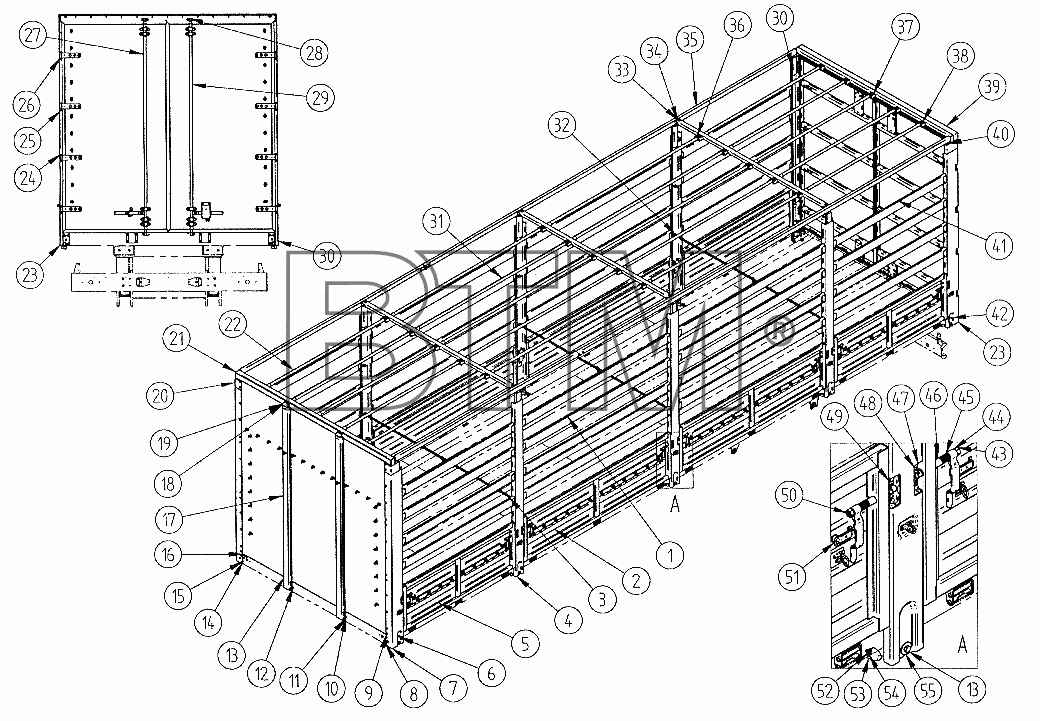

Каталог запасных частей к технике: СЗАП-9340 (2005) (справочная информация). Платформа с каркасом тента
/18.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9327.008508.225 | Доска №1 каркаса тента | ||
| 2 | 9340.008502.010 | Борт боковой | ||
| 3 | 8352-8502062 | Цепь стойки бокового борта с запором | ||
| 4 | 93282.008502.054-10 | Стойка средняя | ||
| 5 | 8357-8502010 | Борт боковой | ||
| 6 | 1/55410/21 | Болт М12х1,25х60 | ||
| 7 | 93282.008502.051-10 | Стойка передняя левая | ||
| 8 | 1/59707/21 | Болт М10х1,25х25 | ||
| 9 | 1/60436/21 | Болт М8х25 | ||
| 10 | 1/05170/70 | Шайба пружинная 12 | ||
| 11 | 1/05200/01 | Шайба плоская 12х22 | ||
| 12 | 1/61015/11 | Гайка М12х1,25 | 13,50 руб. | |
| 13 | 1/55404/21 | Болт М12х1,25х30 | ||
| 14 | 1/26386/01 | Шайба плоская 10х18 | 4,90 руб. | |
| 15 | 1/05168/70 | Шайба пружинная 10 | ||
| 16 | 1/21647/11 | Гайка М10х1,25 | ||
| 17 | 9327.008504.010-81 | Стенка передняя | ||
| 18 | 9328.008504.062 | Заглушка | ||
| 19 | 1/59707/21 | Болт М10х1,25х25 | ||
| 20 | 93282.008502.050-10 | Стойка передняя правая | ||
| 21 | 93282.008508.200-10 | Поперечина передняя | ||
| 22 | 9340.008508.404 | Распорка поперечин передняя | ||
| 23 | 93282.008502.451-10 | Стойка задняя левая | ||
| 24 | 9328.006307.010 | Палец | ||
| 25 | 1/07346/01 | Шплинт разводной 3х30 | ||
| 26 | 252006 | Шайба 10 | ||
| 27 | 9327.006300.007-70 | Створка двери левая | ||
| 28 | 93866-6305060 | Стопор кулачковый | ||
| 29 | 9327.006300.006-70 | Створка двери правая | ||
| 30 | 93282.008502.450-10 | Стойка задняя правая | ||
| 31 | 93271.008508.404 | Распорка поперечин средняя | ||
| 32 | 8350-8502076 | Цепь стойки бокового борта | ||
| 33 | 9328.008508.244 | Фиксатор дуги | ||
| 34 | 93282.008508.112-10 | Поперечина средняя | ||
| 35 | 9340.008508.116-10 | Распорка стоек правая | ||
| 36 | 9328.008508.243 | Гнездо распорки дуг | ||
| 37 | 9328.008508.243 | Гнездо распорки дуг | ||
| 38 | 93271.008508.403 | Распорка поперечин задняя | ||
| 39 | 93282.008508.111-10 | Поперечина задняя с козырьком | ||
| 40 | 9340.008508.117-10 | Распорка стоек левая | ||
| 41 | 9327.008508.227 | Доска №2 каркаса тента | ||
| 42 | 1/55408/21 | Болт М12х1,25х50 | ||
| 43 | 1/21640/11 | Гайка М14х1,5 | ||
| 44 | 8357-8505030-40 | Рукоятка | ||
| 45 | 8357-8505004-10 | Пружина | ||
| 46 | 8357-8505018 | Шайба | ||
| 47 | 1/59707/21 | Болт М10х1,25х25 | ||
| 48 | 8357-8505010-01 | Кронштейн упора | ||
| 49 | 1/05168/70 | Шайба пружинная 10 | ||
| 50 | 8357-8505020-40 | Вал рукояти запора | ||
| 51 | 9328.008505.037 | Стопор | ||
| 52 | 1/61008/11 | Гайка М8 | ||
| 53 | 5320-5001106 | Буфер ограничительный | 60,60 руб. - 127,10 руб. | |
| 54 | 1/05166/70 | Шайба пружинная 8 | ||
| 55 | 8357-8505026 | Шайба |
