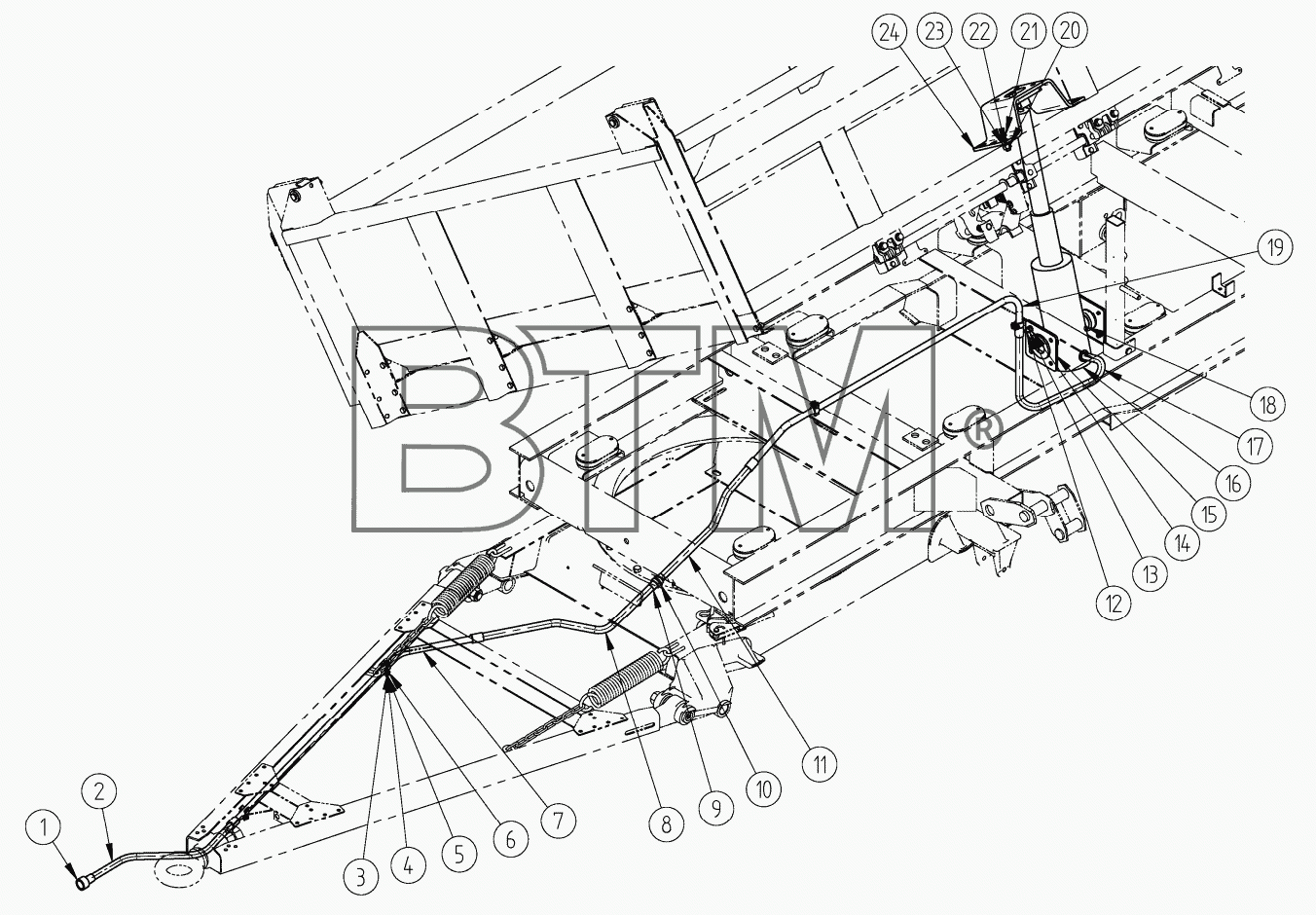

Каталог запасных частей к технике: СЗАП-8543 (справочная информация). Гидросистема 85431, 85431-01
1
2
3
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н-036.57.200 | Корпус правый в сборе | ||
| 2 | 8527-8609070 | Шланг гибкий соединительный | ||
| 3 | 1/58962/11 | Гайка М6 | 1,30 руб. | |
| 4 | 1/05164/73 | Шайба пружинная 6 | ||
| 5 | 8551-8609175 | Скоба | ||
| 6 | 1/09024/21 | Болт М6х20 | ||
| 7 | 8551-8609030 | Трубка промежуточная | ||
| 8 | 8527-8609022 | Шланг гибкий соединительный | ||
| 8 | 8527-8609022 | Шланг гибкий соединительный | ||
| 9 | 819-8609018 | Штуцер проходной | ||
| 10 | 819-8609048 | Гайка проходного штуцера | ||
| 11 | 8527-8609070 | Шланг гибкий соединительный | ||
| 12 | 1/55406/21 | Болт М12х1,25х40 | ||
| 13 | 1/61015/11 | Гайка М12х1,25 | 13,50 руб. | |
| 14 | 1/05170/73 | Шайба пружинная 12 | ||
| 15 | 85431-8600030 | Нижняя опора гидроцилиндра | ||
| 16 | 8553-8603010 | Гидроцилиндр | ||
| 17 | 8527-8609022-01 | Шланг гибкий соединительный | ||
| 17 | 8527-8609022-01 | Шланг гибкий соединительный | ||
| 18 | Масленка1,3Ц6 | Масленка 1,3Ц6 | ||
| 19 | 85431-8609160-10 | Трубка соединительная шлангов | ||
| 20 | 1/21641/11 | Гайка М16х1,5 | ||
| 21 | 1/58405/21 | Болт М16х1,5х50 | ||
| 22 | 1/05172/73 | Шайба пружинная 16 | ||
| 23 | 1/05202/01 | Шайба плоская 16х28 | 10,80 руб. | |
| 24 | 8527-8600022 | Кронштейн крепления верхней опоры гидроцилиндра |
