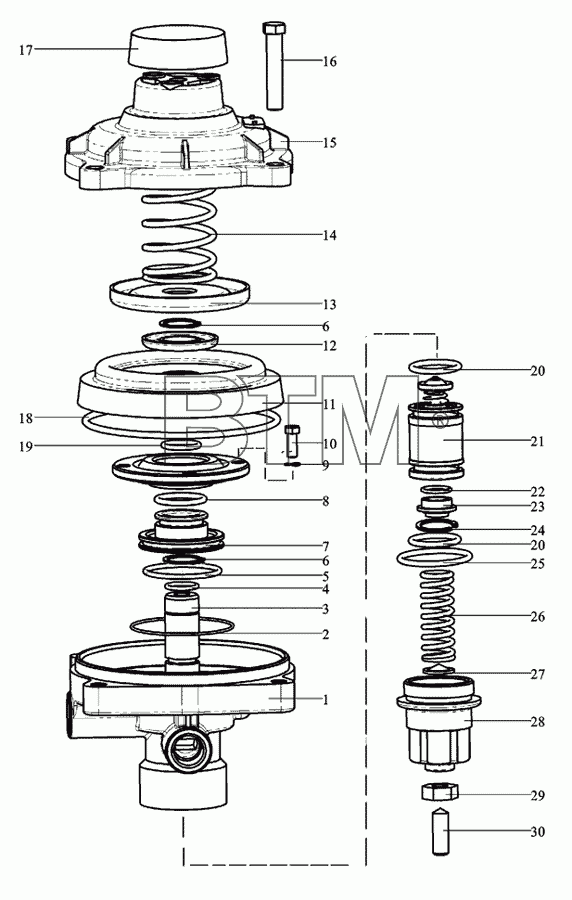

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384) (справочная информация). Клапан управления тормозами прицепа
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q340B08 | Гайка | ||
| 2 | 3522CF1-319 | Кольцо уплотнтельное | ||
| 3 | Поршеньнижний | Поршень нижний | ||
| 4 | Q43038 | Кольцо стопорное | ||
| 5 | 3522CF1339 | Кольцо уплотнительное | ||
| 6 | Пружина | Пружина | ||
| 7 | Гнездопружины | Гнездо пружины | ||
| 8 | 3522CF1345 | Кольцо уплотнительное | ||
| 9 | Поршеньсредний | Поршень средний | ||
| 10 | 3522CF1344 | Болт | ||
| 11 | Поршеньверхний | Поршень верхний | ||
| 12 | 3522CF1311 | Шайба | ||
| 13 | 3522CF1313 | Тарелка пружины | ||
| 14 | Пружина | Пружина | ||
| 15 | Верхняячастькорпуса | Верхняя часть корпуса | ||
| 16 | Q150B0865Q | Болт | ||
| 17 | Колпак | Колпак | ||
| 18 | Кольцоуплотнительное | Кольцо уплотнительное | ||
| 19 | 3522CF1320 | Диафрагма | ||
| 20 | 3522CF1-341 | Кольцо | ||
| 21 | Клапан всборе | Клапан в сборе | ||
| 22 | Кольцоуплотнительное | Кольцо уплотнительное | ||
| 23 | Сдержнклапана | Сдержн клапана | ||
| 24 | 3522CF1-334 | Кольцо уплотнительное | ||
| 25 | Кольцо | Кольцо | ||
| 26 | Пружина | Пружина | ||
| 27 | Корпус | Корпус | ||
| 28 | Q4403210 | Крышка нижняя | ||
| 29 | Q2140612 | Гайка | ||
| 30 | Ось | Ось |
